Aiwa AD-F 990

Daten[Bearbeiten]

Allgemein

  • Hersteller: Aiwa
  • Modell: AD-F 990 (Bezeichnung in Japan: AD-FF 90)
  • Typ: Einzel
  • Baujahre: 1982 – 1986
  • Hergestellt in: Japan
  • Farbe: Silber/Schwarz oder Schwarz/Schwarz
  • Fernbedienung: optional RC-R 200
  • Leistungsaufnahme:
  • Abmessungen: 420 x 110 x 280 mm (BxHxT)
  • Gewicht: 5,5 kg
  • Neupreis ca.: 1.500,- DM


Anschlüsse

  • Anzahl der Eingänge:
    • 1 × Rec-In, 2 × Mikrofon Mono (L/R), 1 × Fernbedienungsempfänger
  • Anzahl der Ausgänge:
    • 1 × Line-Out, 1 × Kopfhörer


Technische Daten

  • Tonköpfe: 3
  • Motoren: 2
  • Gleichlaufschwankungen: ±0,025 % / 0,08 % (WRMS / DIN)
  • Bandarten: Typ I, II, IV
  • Frequenzgang:
    • Typ I: 20–19.000 Hz
    • Typ II: 20–20.000 Hz
    • Typ III: 20–21.000 Hz
  • Klirrfaktor:
  • Signalrauschabstand: 80 dB (Typ IV mit Dolby C)
  • Auto-Reverse: nein
  • Titelsuchlauf: ja
  • Dolby: B und C
  • MPX-Filter: schaltbar
  • Fader: nein
  • Pitch-Kontrolle: nein
  • CD-Synchro-Aufnahme: nein


Besondere Ausstattungen

  • Amorphe Aufnahme-/Wiedergabeköpfe
  • Automatische Bandsortenumschaltung
  • HX-Pro
  • Einmesscomputer
  • Echtzeitzählwerk mit Restzeitanzeige, zählt auch beim Umspulen weiter
  • 0-Stop/Wiederholung
  • Memory-Rückspulen
  • Anspielautomatik vorwärts und rückwärts
  • ADMS-System (automatische Tonkopfentmagnetisierung bei jedem Einschalten des Geräts)
  • Cue/Review (Mithören beim schnellen Vor- und Rückspulen)
  • Kopfhörerlautstärke zwischen 2 Werten umschaltbar
  • Timergesteuerte Aufnahme und Wiedergabe
  • Schaltbare Aussteuerungsautomatik
  • Schaltbare Dolby-Automatik
  • Monitor-Automatik
  • Automatische Bandstraffung beim Einlegen der Kassette


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

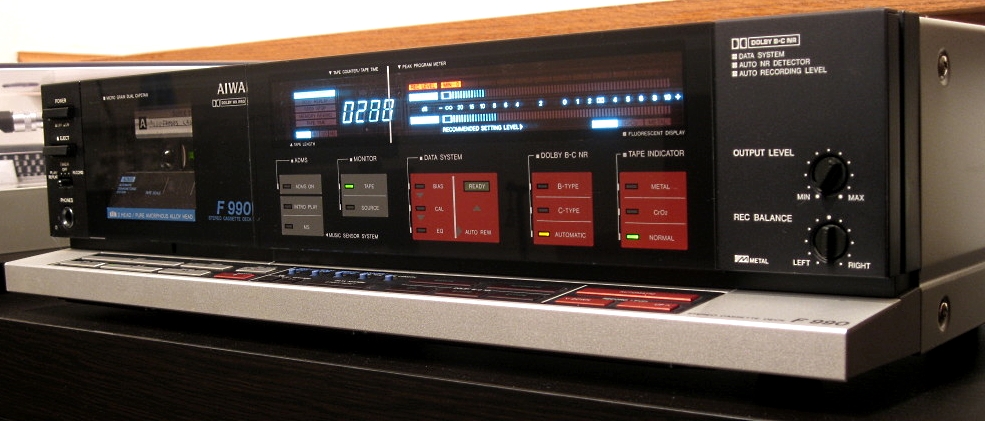

  • Bild: Aiwa AD-F 990 in Silber/Schwarz



  • Bild: Aiwa AD-F 990 in Schwarz/Schwarz

Aiwa AD-F 990-Prospekt-1.jpg


  • Bild: Aiwa AD-F 990

[1]


  • Bild: Aiwa AD-F 990 Prospektblatt

Aiwa AD-F 990 Prospektblatt 01 .jpg

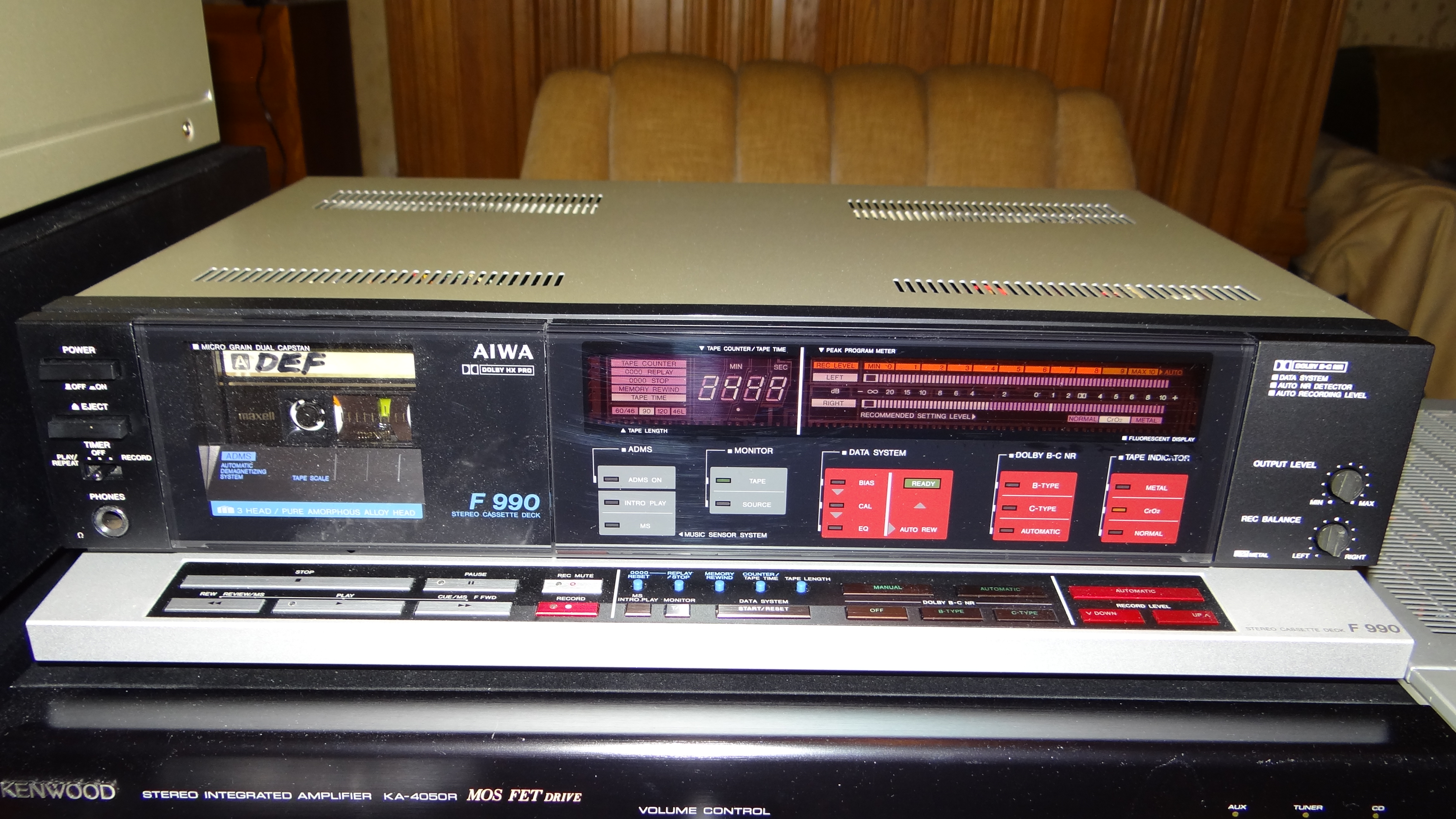

  • Bild: Aiwa AD-F 990 Bemerkung: Dies ist ein eigenes Foto von eigenem Gerät

HX100V DSC02572.JPG


  • Bild: Aiwa AD-F 990 ohne Abdeckung (Bemerkung: Die Kabelbinder sind von mir und dies ist ein eigenes Foto von eigenem Gerät)

HX9V DSC23780.JPG

Berichte[Bearbeiten]

  • Test in "Stereoplay" 9 / 1983
  • Bericht in "FonoForum" 5 / 1984
  • Nach 38 Jahren war es mal an der Zeit: Ich habe das Deck 1983 für DM 1200.- gekauft und jetzt ging nichts mehr. Die Antriebsriehmen waren zersetzt zu einer öligen Pampe und der Idler für Vor- und Rückspulen b.z.w. play war ohne Funktion. Die Kirsche auf der Torte war das der Pinch Lever (zweite Andruckrolle) auch ohne Funktion war (vermutlich durch Verharzung). Nach vielen Stunden Arbeit bewegt sich das Deck wieder und spielt Kassetten so wie vor fast 40 Jahren.

Tests[Bearbeiten]

Vergleichstest Cassettenrekorder Stereoplay 9-1983[Bearbeiten]

  • Vergleichstest Cassettenrekorder Stereoplay 9-1983

Stereoplay 9-1983 Seite 54.jpg

Stereoplay 9-1983 Seite 55.jpg

Stereoplay 9-1983 Seite 56.jpg

Stereoplay 9-1983 Seite 58.jpg

Stereoplay 9-1983 Seite 59.jpg

Stereoplay 9-1983 Seite 60.jpg

Stereoplay 9-1983 Seite 61.jpg

Stereoplay 9-1983 Seite 62.jpg

Stereoplay 9-1983 Seite 63.jpg

Stereoplay 9-1983 Seite 64.jpg

Stereoplay 9-1983 Seite 65.jpg
