Hitachi SR-504

Daten

Allgemein

• Hersteller: Hitachi
• Modell: SR-504
• Typ: Receiver
• Baujahre: 1979 - 1980
• Hergestellt in: Japan
• Farbe: Silber
• Fernbedienung: nein
• Leistungsaufnahme: 150 W max.
• Abmessungen: 435 x 144 x 350 mm (BxHxT)
• Gewicht: 7,4 kg
• Neupreis ca.: 600 DM

Anschlüsse

• Anzahl der Eingänge:
  • Phono: 3 mV / 47 kOhm, 220 mV max.
  • Aux: 150 mV / 50 kOhm
  • Tape Play 1, 2: 150 mV / 50 kOhm
  • Tape Play DIN 1, 2: 150 mV / 80 kOhm
  • Antenne UKW / MW: 75 Ohm / 300 Ohm
• Anzahl der Ausgänge:
  • Tape Rec 1, 2: 150 mV
  • Tape Rec DIN 1, 2: 50 mV
  • Kopfhörer
  • 2 Lautsprecherpaare

Technische Daten

Verstärker

• Dauerleistung (DIN)
  • 8 Ohm: 2x 27 W (RMS, 20 - 20'000 Hz)
  • 4 Ohm:
• Dynamikleistung
  • 8 Ohm:
  • 4 Ohm: 2x 40 W
• Gesamtklirrfaktor: 0,08% (bei Nennleistung)
• Dämpfungsfaktor: 20
• Frequenzgang: 10 - 30'000 Hz, ± 1,5 dB
• Signalrauschabstand: (Fremdspannung)
  • Phono: 70 dB
  • Hochpegel: 90 dB
• Klangregelung:
  • Bass: ± 10 dB bei 100 Hz
  • Höhen: ± 10 dB bei 10 kHz
• Loudness: + 9 dB bei 100 Hz, + 4 dB bei 10 kHz
• High Filter:
• Low Filter (Subsonic): - 8 dB bei 50 Hz, 12 dB / Oktave
• Mute:

Tuner

• Empfang: UKW, MW
• Frequenzen:
  • UKW: 88 - 108 MHz
  • MW: 530 - 1'605 kHz
• Frequenzgang: 30 - 15'000 Hz, + 0,5 dB, - 1 dB
• Eingangsempfindlichkeit:
  • UKW: 1,5 µV
  • MW: 20 µV
• Klirrfaktor:
  • UKW: 0,15% (Mono), 0,3% (Stereo)
  • MW: 0,2%
• Signalrauschabstand:
  • UKW: 65 dB
  • MW: 50 dB
• Kanaltrennung: 40 dB
• Trennschärfe:
  • UKW: 53 dB
  • MW: 40 dB
• Gleichwellenselektion:
  • UKW: 1 dB
• Nebenwellenselektion: 100 dB
• Spiegelfrequenzdämpfung:
  • UKW: 85 dB
  • MW: 70 dB
• ZF-Dämpfung:
  • UKW: 100 dB
  • MW: 90 dB
• AM-Unterdrückung: 55 dB

Besondere Ausstattungen

• UKW Muting

Bemerkungen

• Weitere Modelle der gleichen Serie:
• Hitachi SR-504
• Hitachi SR-604
• Hitachi SR-804
• Hitachi SR-904
• Hitachi SR-2004

Bilder

• Bild: Hitachi SR-504

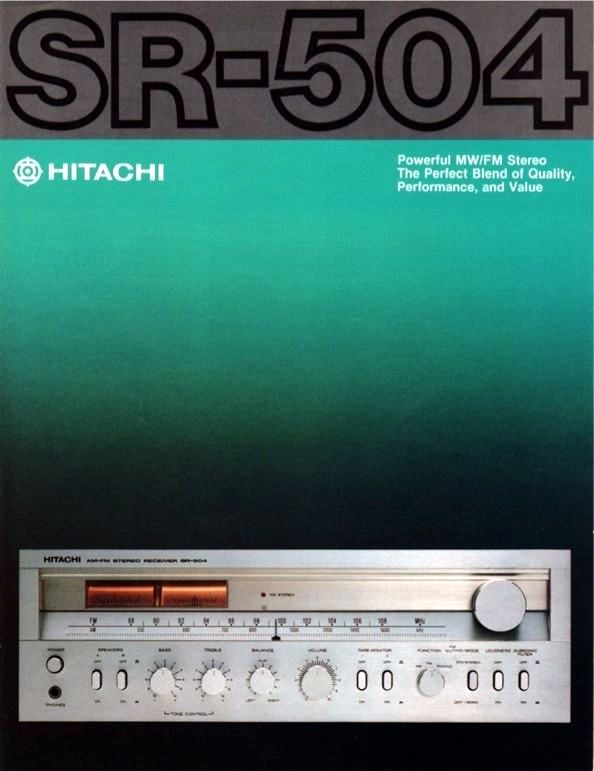

• Auszug aus Prospekt: Hitachi SR-504
