Kenwood KA-3002

Daten

Allgemein

• Hersteller: Kenwood
• Modell: KA-3002
• Baujahre: 1971 - 1973
• Hergestellt in: Japan
• Farbe: Silber, Holz Seitenteile
• Typ: Verstärker
• Leistungsaufnahme: 105 W bei Vollaussteuerung, 15 W ohne Signal
• Abmessungen (BxHxT): 408 x 134 x 280 mm
• Gewicht: 8 Kg
• Neupreis ca.: 700 DM

Anschlüsse

• Anzahl der Eingänge:
  • Eingangsempfindlichkeit:
  • Phono 1 MM: 2.5mV, umschaltbar 30 kOhm, 80 kOhm
  • Phono 2 MM: 2.5mV, 50 kOhm, umschaltbar 0,06mV, 200 Ohm
  • Mikrofon: 2.5mV, 50 kOhm
  • Tuner: 200mV, 100 kOhm
  • AUX 1,2: 200mV, 100 kOhm
  • Tape Play A, B: 200mV, 100 kOhm
  • Main In: 1 V, 50 kOhm
• Anzahl der Ausgänge:
  • Ausgänge:
  • Tape Rec A, B: 200mV
    • DIN: 40mV
    • Dubbing: 200 mV
  • Pre-Out:
  • Kopfhörer:
  • Anschlüsse für 2 Lautsprecherpaare

Technische Daten

• Dauerleistung (bei Klirrfaktor)
  • 8 Ohm: 2x20 W (RMS, 20Hz...20Khz, 0,08% THD), 2x 30W (8 Ohm, 1Khz)
  • 4 Ohm:
• Dynamikleistung
  • 8 Ohm: 80 W IHF
  • 4 Ohm: 100 W IHF
• Gesamtklirrfaktor: 0,5% THD bei Nennleistung von 20 - 20.000 Hz
• Dämpfungsfaktor: 45 an 8 Ohm
• Frequenzgang: 18 - 30.000 Hz
• Signalrauschabstand:
  • Phono 1,2: 65dB (MM)
    • Phono 2, 0,06mV: 45 dB
  • Mikrofon: 67 dB
  • Tuner: 77dB
  • AUX: 77dB
  • Tape Play: 77dB
• Klangregelung
  • Bass: ± 10 dB bei 100Hz
  • Höhen: ± 10 dB bei 10Khz
• Loudness: + 8 dB bei 100 Hz, + 3 dB bei 10 kHz
• High Filter: +12dB/Okt. bei 7kHz
• Low Filter: +12dB/Okt. bei 80Hz
• Muting: 0 dB, - 20 dB

Besondere Ausstattungen

• Vor- und Endstufe trennbar
• Mono / Stereo Umschalter
• 4-Kanal Umschalter
• Linear Schalter
• Mono Center Kanal Ausgang

Bemerkungen

• Weitere Modelle der gleichen Serie:
  • Trio KA-3002 (dieses Modell wurde gemäss aktuell verfügbarer Quellen wahrscheinlich nur unter dem Name Trio angeboten):
    • KA-3002
  • Kenwood KA-5002:
    • KA-5002
  • Kenwood KA-7002:
    • KA-7002

• Vorgängermodell:
  • Kenwood KA-2600:
    • KA-2600

• Nachfolgermodell:
  • Kenwood KA-4002 (Neue Designline parallel für Europa eingeführt?):
    • KA-4002
  • Kenwood KA-4004:
    • KA-4004

• Korrespondierende Tuner
  • Kenwood KT-3000 (gemäss aktueller Quellenlage wahrscheinlich nur in Japan angeboten worden):
    • KT-3000
  • Kenwood KT-5000
    • KT-5000
  • Kenwood KT-7000 (Vorgängermodell)
    • KT-7000
  • Kenwood KT-7001
    • KT-7001

• Kenwood empfahl dazu:
  • Denoiser Kenwood KF-6011
    • KF-6011
  • Denoiser Kenwood KF-8011
    • KF-8011
  • Oszilloskop Kenwood KC-6060 (Vorgängermodell)
    • KC-6060
  • Oszilloskop Kenwood KC-6060 A
    • KC-6060 A

Bilder

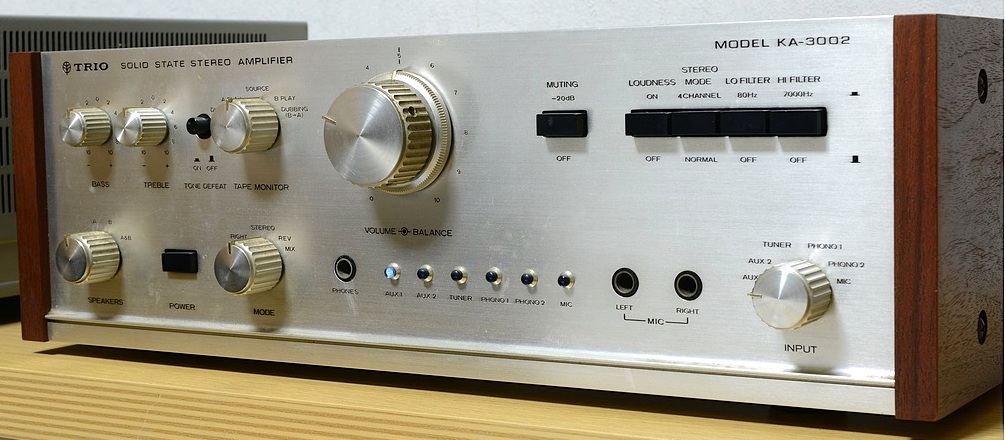

• Bild: Trio KA-3002
