Loewe SX 6773

Daten

Allgemein

• Hersteller: Loewe
• Modell: SX 6773 (TA 6000)
• Typ: Receiver
• Baujahre: 1979 - 1981
• Hergestellt in: Deutschland
• Farbe: Silber, Schwarz
• Fernbedienung: Nein
• Leistungsaufnahme: 275 W
• Abmessungen: 480 x 147 x 366 mm (BxHxT)
• Gewicht: 11,0 kg
• Neupreis ca.: 828 DM

Anschlüsse

• Anzahl der Eingänge (DIN 5 Pol):
  • 2 x Tonband 200 mV/50 kΩ
  • 2 x Phono: 2,5 mV/47 kΩ
  • FM-Antenne Ext. (300 Ω)
  • AM-Antenne
  • Aux: 200 mV/50 kΩ
• Anzahl der Ausgänge:
  • 2 x Tape Rec: 775 mV
  • Kopfhörer (6,35 mm Klinke)
  • 2 Lautsprecherpaare (DIN 41529)

Technische Daten

Verstärker

• Dauerleistung
  • 8 Ω: 2 x 40 W
  • 4 Ω: 2 x 47 W
• Übertragungsbereich: 20-20.000 Hz (+ 0,5 - 1,5 dB)
• Leistungsbandbreite: 7-50.000 Hz
• Klirrfaktor (20 Hz - 20 kHz)
  • 8 Ω: 0,06% bei 30 W
  • 4 Ω: 0,08% bei 35 W
• Intermodulation: 0,05% bei 15 W
• Fremdspannungabstand
  • phono: 65 dB
  • aux: 85 dB
• Übersprachungsdämpfung
  • bei 1 kHz: 55 dB
  • bei 10 kHz: 45 dB
• Bass-Regler (bei 100 Hz): ± 10 dB
• Hohen-Regler (bei 10 kHz): ± 12 dB
• Rauschfilter (bei 10 kHz): -6 dB/Okt.
• Rumpelfilter (bei 70 Hz): -
• Loudness (-30 dB)
  • 100 Hz: +10 dB
  • 10 kHz: +5 dB
• Dämpfungsfaktor
  • an 4 Ω: 35
  • an 8 Ω: 70
• Eingangsempfindlichkeit für Nennausgangsleistung
  • Phono: 2,5 mV/47 kΩ
  • Tape: 200 mV/50 kΩ
  • Aux: 200 mV/50 kΩ
• Lautsprecherimpedanz: 4-8 Ω
• Kopfhörerimpedanz: 8-600 Ω

Tuner

• Empfang: UKW/MW
• Frequenzen:
  • UKW: 87,5 - 108 MHz
  • MW: 540 - 1.605 kHz

• FM-Teil

• Empfindlichkeit (300 Ohm) mono 26 dB S/R:
  • 1,8 µV
• Klirrfaktor
  • mono: 0,2%
  • stereo 0,6%
• Ubertragungsbereich ± 3 dB:
  • 40 - 12500 Hz
• Gleichwellenselektion (1 mV input):
  • 1,6 dB
• Trennschärfe (100 µV input):
  • 65 dB
• S/R (1 mV, 75 kHz Hub):
  • 70 dB
• Pilottondämpfung:
  • 60 dB
• Stereo-Übersprechdämpfung (1 kHz):
  • 45 dB
• AM-Unterdrückung:
  • 50 dB
• ZF-Unterdrückung:
  • 75 dB
• Spiegelfrequenzdämpfung:
  • 60 dB
• Nachbarkanaldämpfung:
  • 70 dB
• Mutingschwelle:
  • 10 µV

• AM-Teil

• Empfindlichkeit 26 dB S/R:
  • 120 µV
• Trennschärfe:
  • 40 dB
• ZF-Unterdrückung:
  • 30 dB
• Spiegelfrequenzdämpfung:
  • 45 dB

Bemerkungen

• Weitere Modelle der gleichen Serie:
• Verstärker:
• Loewe SX 6576

• Tuner:
• Loewe SX 6674

• Receiver:
• Loewe SX 6772
• Loewe SX 6773
• Loewe SX 6776

• Tape Deck:
• Loewe EK 3537

• Plattenspieler:
• Loewe RA 1010

• Lautsprecher:
• Loewe B 35
• Loewe B 45
• Loewe B 70

Bilder

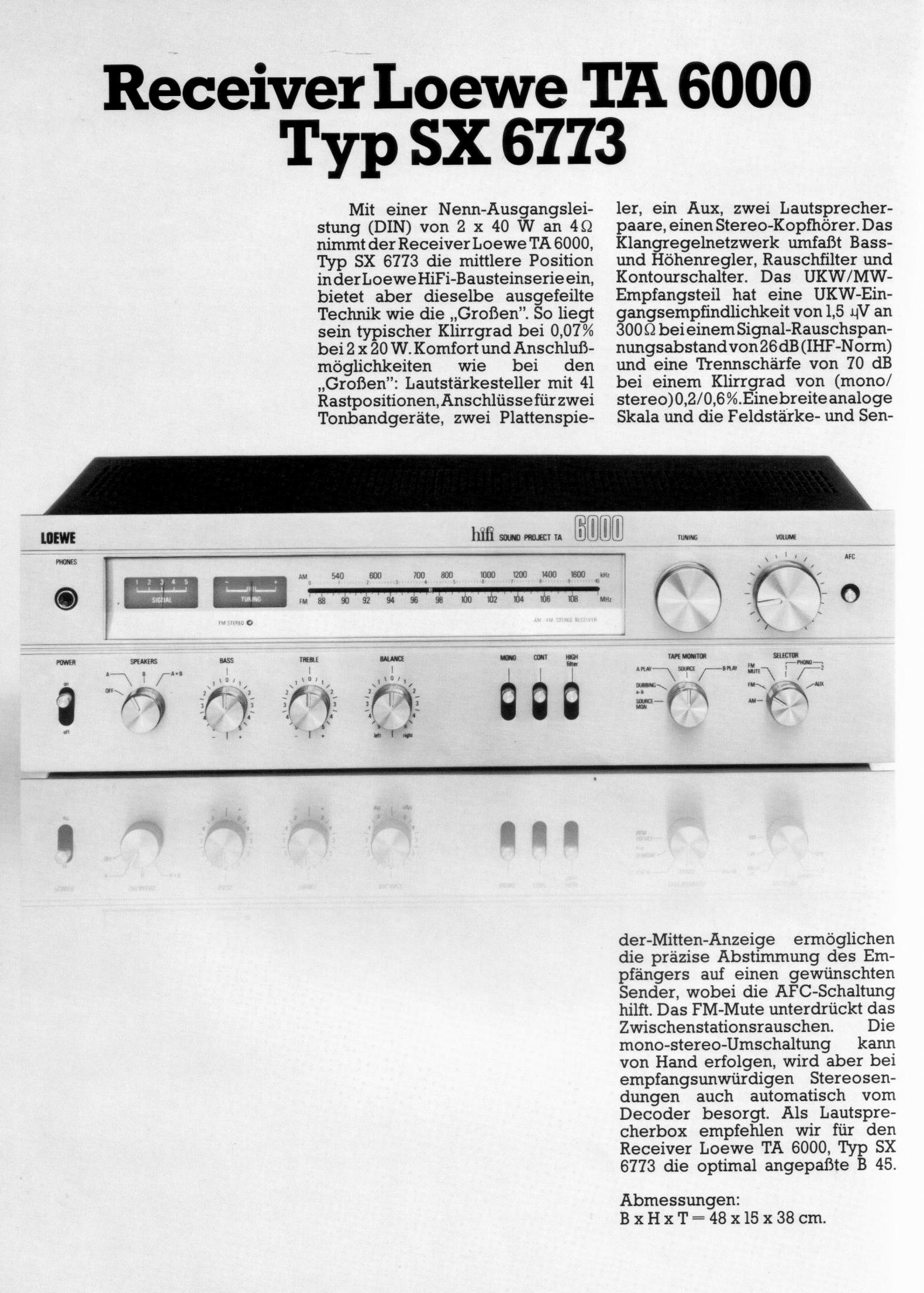

• Auszug aus Prospekt: Loewe SX 6773

Berichte

• Mit einer Nenn-Ausgangsleistung (DIN) von 2 x 47 W an 4 Ω nahm der Receiver Loewe TA 6000, Typ SX 6773 die mittlere Position in der Loewe Hifi-Bausteinserie ein, bot aber dieselbe ausgefeilte Technik wie die "Großen". So lag sein Klirrfaktor bei 0,08% bei 35 W (4 Ω). Komfort und Anschlußmöglichkeiten wie bei den "Großen": Lautstärkesteller mit 41 Rastpositionen, Anschlüsse für zwei Tonbandgeräte, zwei Plattenspieler, ein Aux, zwei Lautsprecherpaare und einen Stereo-Kopfhörer.
