Daten[Bearbeiten]

Allgemein

  • Hersteller: Philips
  • Modell: EL-3554 (andere Bezeichnung für das RK 37)
  • Typ: Volltransistorisiertes Vierspur-Stereo Tonbandgerät mit 2 Bandgeschwindigkeiten
  • Baujahre: 1965 - 1966
  • Hergestellt in: Deutschland
  • Farbe: 2-farbig grau
  • Gehäuse: Polystyrol-Koffer
  • Fernbedienung: Ja, EL-3984
  • Leistungsaufnahme: ca. 45 Watt
  • Abmessungen (BxHxT): 395 x 285 x 135 mm
  • Gewicht: ca. 7 kg
  • Neupreis ca.:


Anschlüsse

  • Anzahl der Ausgänge: 4
    • Lautsprecher: 2 eingebaut
    • Außen Lautsprecher: 2 x 5 W
    • Line-out Stereo: 2 x 1 V
    • Kopfhörer
  • Anzahl der Eingänge: 3
    • Mikrofone: 0,5 mV, 5 kOhm
    • Plattenspieler: 120 mV, 1 MOhm
    • Radio: 2 mV, 20 kOhm


Technische Daten

  • Max. Spulendurchmesser: 18 cm
  • Antrieb: 1 Asynchronmotor
  • Köpfe: 2
  • Spuren: 4
  • Bandgeschwindigkeiten: 4,75 cm/s, 9,5 cm/s
  • Schlupf:
  • Gleichlaufschwankungen: weniger als 0,3 %
  • Tonhöhenschwankungen:
  • Frequenzgang:
    • 4,75 cm/s: 60 - 10000
    • 9,5 cm/s: 60 - 15000 Hz
  • Signalrauschabstand: > 50 dB
  • Fremdspannungsabstand:
  • Klirrfaktor:
  • Entzerrung:
  • Übersprechdämpfung:
  • Löschdämpfung:
  • Vormagnetisierungs- und Löschfrequenz:
  • Ausgangsleistung 2 x 3 W (eingebaute Lautsprecher)
  • Ausgangsleistung 2 x 5 W (externe Lautsprecher)


Besondere Ausstattungen

  • Vier Bandgeschwindigkeiten
  • Stereo Aufnahme und Wiedergabe
  • Multiplay
  • Klangregler
  • Automatische Endabschaltung
  • Beleuchtetes Bandzählwerk
  • Getrennt regelbare Aufnahmepegel für Mikrofon und Radio



Bilder[Bearbeiten]

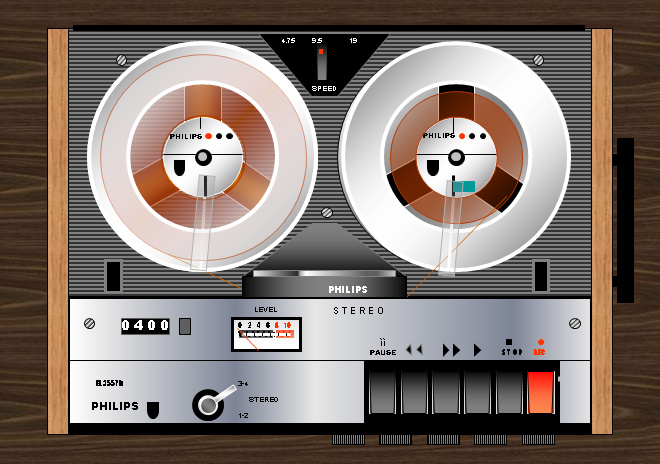

  • Bild: Philips EL-3554

Datei:Philips EL-3554-2.jpg

  • Zusatzverstärker EL-3787 für Duoplay, Multiplay und Stereo-Wiedergabe

Philips EL-3787-1.jpg
