Daten[Bearbeiten]

Allgemein

  • Hersteller: Pioneer
  • Modell: QM-800 A
  • Baujahre: 1973 - 1975
  • Hergestellt in: Japan
  • Farbe: Holz / Metall Silber
  • Typ: Quadrophonie Endverstärker (Stereo/Quadrophonie)
  • Leistungsaufnahme: 370 Watt (max.)
  • Abmessungen: 430 x 138 x 337 mm (BxHxT)
  • Gewicht: 11,5 kg.
  • Neupreis ca.: 350 US-$ (~1400 DM)


Anschlüsse

  • Anzahl der Eingänge:
    • Eingang Front 1 + 2, Eingang Hinten 1 + 2, umschaltbar:
      • Empfindlichkeit/Impedanz 500mV/50kOhm
      • Empfindlichkeit/Impedanz 1V/80kOhm
      • Empfindlichkeit/Impedanz 2V/105kOhm
      • Empfindlichkeit/Impedanz 5V/115kOhm
  • Anzahl der Ausgänge:
    • Ausgang Front: Links und Rechts
    • Ausgang Hinten: Links und Rechts

Technische Daten

  • Dauerleistung (bei 0,5% Klirrfaktor)
    • 8 Ohm: 35 + 35 + 35 + 35 Watt
    • 4 Ohm: 45 + 45 + 45 + 45 Watt
  • Dynamikleistung
    • 8 Ohm: 170 Watt
    • 4 Ohm: 240 Watt
  • Gesamtklirrfaktor: 0,5% bei Dauerleistung
  • Dämpfungsfaktor: 65 (8 Ohm, 1 kHz)
  • Frequenzgang:
    • bei Stereobetrieb 5 - 50'000Hz.
    • bei Quadrobetrieb 10 - 50'000Hz.
  • Signalrauschabstand: >90dB
  • Stereokanaltrennung:


Besondere Ausstattungen

  • Lautsprecherwahlschalter vorne/hinten separat
  • Bereich Anzeigeinstrumente umschaltbar:
    • Aus
    • 0dB
    • -10dB
    • -20dB
    • -30dB


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

  • Bilder: Quadro-Endstufe QM-800A Front

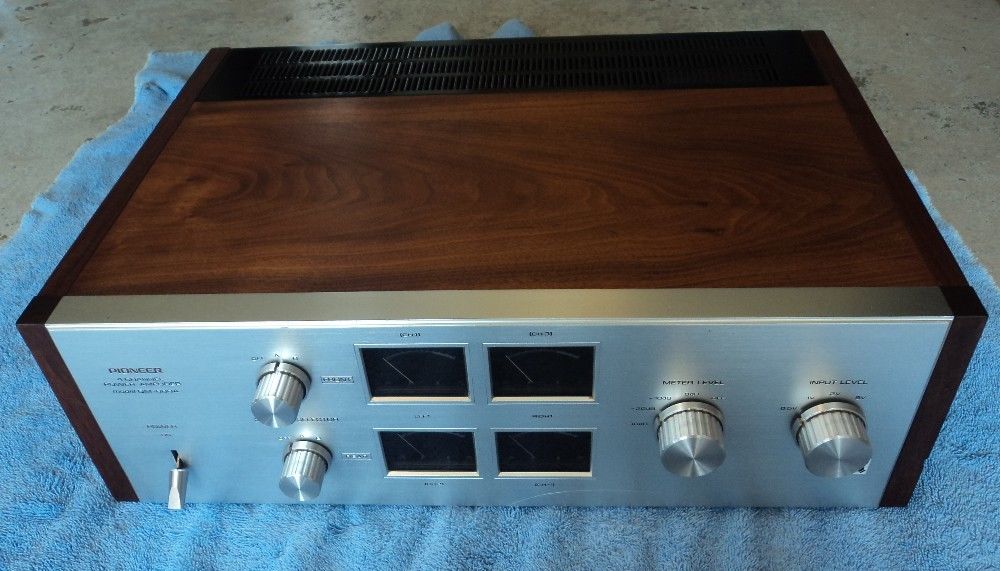

Pioneer QM-800A-6.jpg

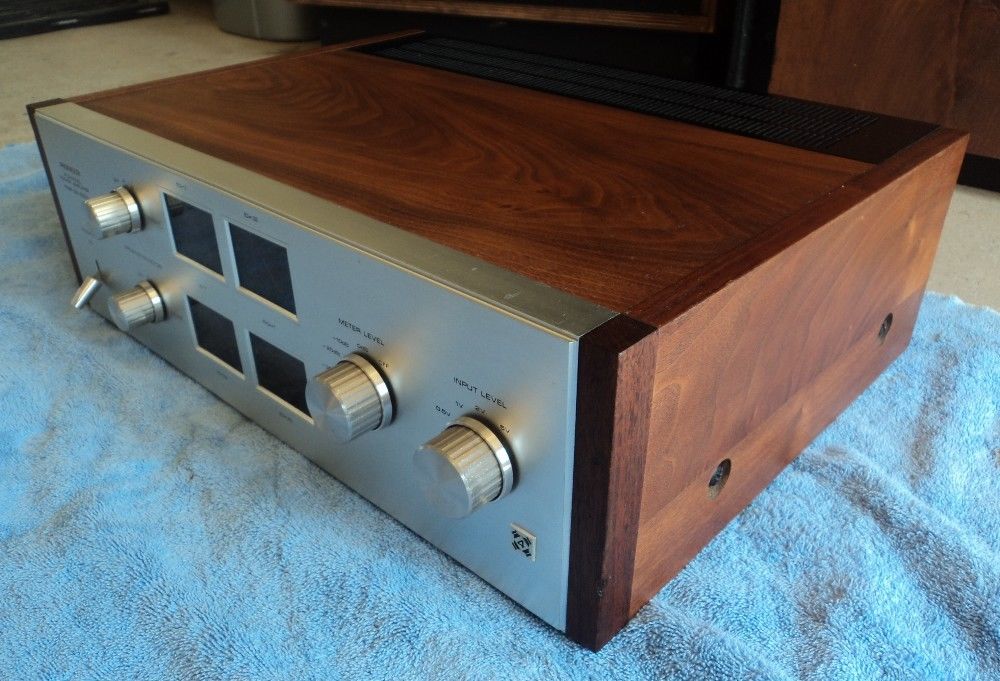

Pioneer QM-800A-10.jpg


Pioneer QM-800A-2.jpg


  • Bilder: Quadro-Endstufe QM-800A Innen

Pioneer QM-800A-3.jpg


Berichte[Bearbeiten]

Links[Bearbeiten]

  • Externer Link: Pioneer Katalog 1973: [1]
