Rotel RX-400 A
Daten[Bearbeiten]
Allgemein
- Hersteller: Rotel
- zurück zu Rotel Receiver
- Modell: RX-400A
- Typ: Receiver
- Baujahre: 1972 - 1974
- Hergestellt in: Japan
- Farbe: Silber, Holzgehäuse
- Fernbedienung: nein
- Leistungsaufnahme: 150W
- Abmessungen (BxHxT): 425 x 135 x 330 mm
- Gewicht: 7,1 kg
- Neupreis ca.: 845 DM
Anschlüsse
- Anzahl der Eingänge:
- Phono MM: 2 mV, 50 kOhm
- Aux: 150 mV, 50 kOhm, max. 15 V
- Tape Play: 150 mV, 50 kOhm, max. 15 V
- Main In: 1,5 V, 50 kOhm
- Antenne UKW (75/300 Ohm), MW (300 Ohm)
- Anzahl der Ausgänge:
- Tape Rec: 350 mV, 3,3 kOhm
- Tape Rec DIN: 120 mV, 90 kOhm
- Pre Out:
- Kopfhörer:
- 2 Lautsprecherpaare
Technische Daten
Verstärker
- Dauerleistung (bei Klirrfaktor)
- 8 Ohm: 2x 15 Watt (20 Hz - 20'000 Hz)
- 4 Ohm: 2x 20 Watt (1 kHz)
- Dynamikleistung
- 8 Ohm: 2x 20 Watt
- 4 Ohm: 2x 30 Watt
- Frequenzgang: 15 Hz - 50 kHz
- Klirrfaktor: < 0,6 %
- Dämpfungsfaktor: 30 bei 8 Ohm
- Signalrauschabstand:
- Phono MM: 70 dB
- Hochpegel: 90 dB
- Klangregelung
- Bass: ± 10 dB bei 100 Hz
- Höhen: ± 10 dB bei 10 kHz
- Loudness: + 10 dB bei 100 Hz / + 3 dB bei 10 kHz
- High Filter:
- Low Filter (Subsonic):
- Muting:
Tuner
- Empfang: UKW, MW
- Frequenzen:
- UKW: 87 - 108 MHz
- MW: 525 - 1'605 kHz
- Frequenzgang: 30 - 15'000 Hz, ± 0,5 dB
- Eingangsempfindlichkeit: 2,2 µV (IHF)
- Klirrfaktor: < 1 %
- Signalrauschabstand:
- Mono: 60 dB
- Stereo: 55 dB
- Kanaltrennung: 35 dB
- Trennschärfe: 40 dB
- Gleichwellenselektion: 1,5 dB
- Nebenwellenselektion: > 90 dB
- Spiegelfrequenzdämpfung: > 100 dB
- ZF-Dämpfung: > 100 dB (bei 98 MHz)
- AM-Unterdrückung: 60 dB
Besondere Ausstattungen
- Monitortaste
Bemerkungen[Bearbeiten]
- Weitere Receiver der gleichen Serie:
- Verstärker der gleichen Serie:
- Tuner der gleichen Serie:
- Kopfhörer der gleichen Serie:
Bilder[Bearbeiten]

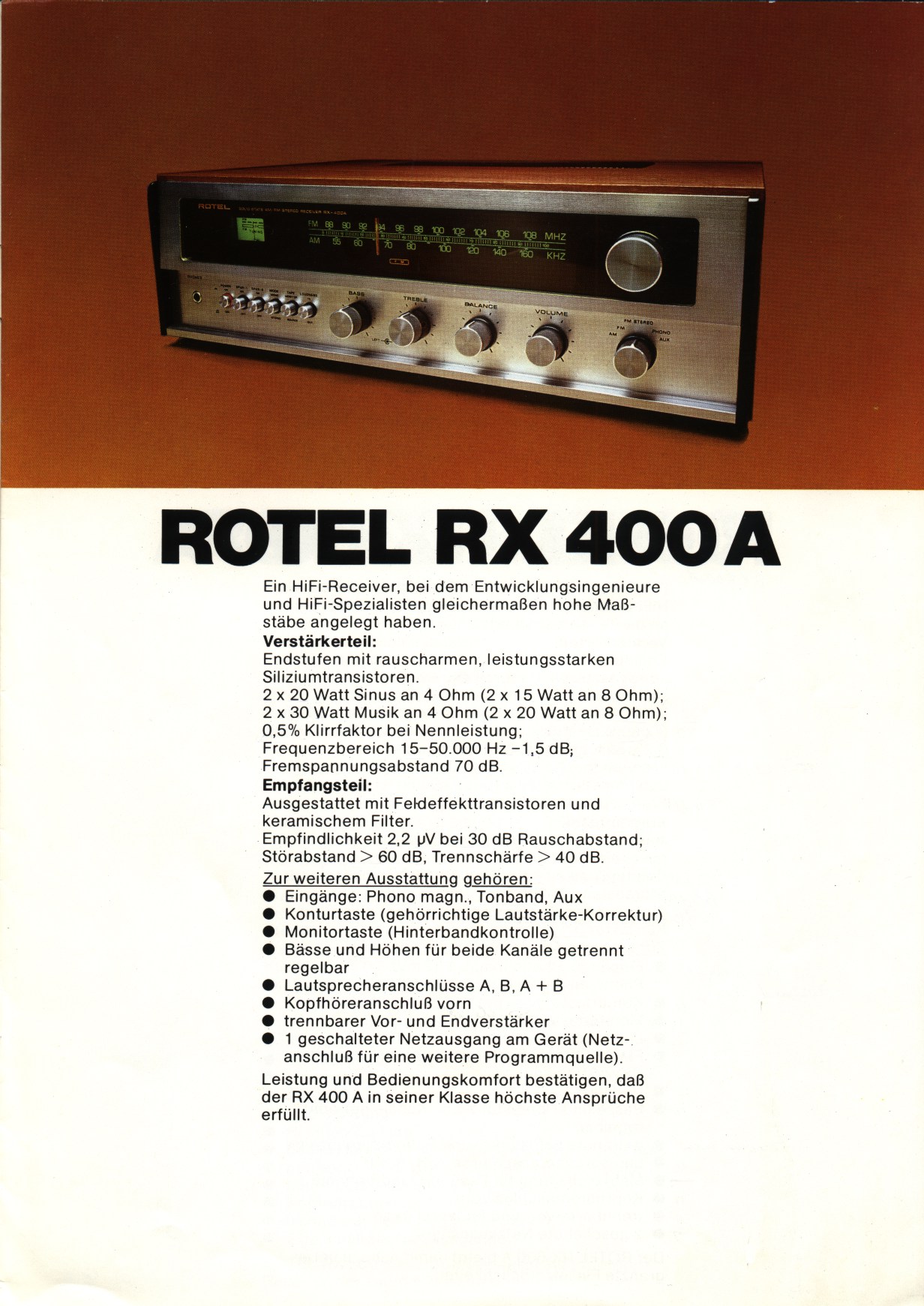

- Auszug aus Prospekt: Rotel RX-400 A
- Bild: Rotel RX-400 A
