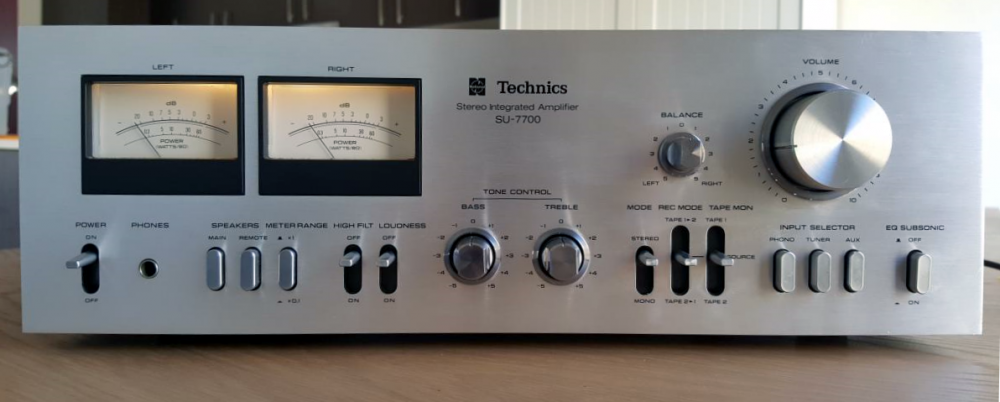

Technics SU-7700

Daten[Bearbeiten]

Allgemein

  • Hersteller: Technics
  • Modell: SU-7700
  • Typ: Vollverstärker
  • Baujahre: 1977 - 1979
  • Hergestellt in: Osaka, Japan
  • Farbe: Silber, Holzgehäuse Schwarz, als SU-7700K in Technics Braun
  • Fernbedienung:
  • Leistungsaufnahme: 450 W
  • Abmessungen: 410 x 139 x 334 mm (BxHxT)
  • Gewicht: 9,7 kg
  • Neupreis ca.: 950 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono (MM): 2,5 mV, 47 kOhm
    • Radio: 150 mV, 47 kOhm
    • Aux: 150 mV, 47 kOhm
    • 2x Band: 150 mV, 47 kOhm
  • Anzahl der Ausgänge:
    • 2x Band
    • Kopfhörer (6,3mm Klinke)
    • 2 Lautsprecherpaare (4 - 16 Ohm)


Technische Daten

  • Dauerleistung (bei Klirrfaktor)
    • 8 Ohm: 2x 53 W (1 kHz), 2x 50 W (20-20.000 Hz)
    • 4 Ohm: 2x 70 W (1 kHz), 2x 60 W (20-20.000 Hz)
  • Dynamikleistung
    • 8 Ohm:
    • 4 Ohm:
  • Gesamtklirrfaktor: 0,08% (Nennleistung, 20-20.000 Hz)
  • Dämpfungsfaktor: 80 (8 Ohm)
  • Frequenzgang:
    • 5 - 80.000 Hz (+0/-3 dB)
    • 20 - 20.000 Hz (±0,5 dB)
  • Signalrauschabstand:
    • Vollaussteuerung: 58 dB (Niederpegel), 83 dB (Hochpegel)
    • 2x 50 mW: 53 dB (Hochpegel)
  • Stereokanaltrennung:
  • Klangregelung:
    • Bass: ±12 dB (50 Hz)
    • Höhen: ±12 dB (20 kHz)
  • Loudness: ja
  • High Filter: 8 kHz (-6 dB/oct)
  • Low Filter (Subsonic): 30 Hz (-12 dB/oct)
  • Mute:


Besondere Ausstattungen

  • Elektronische Überlastschutzschaltung
  • 2 VU-Meter


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

  • Bilder: Technics SU-7700



  • Auszug aus Prospekt: Technics SU-7700 K

Technics SU-7700K-Prospekt-1.jpg
