Akai AA-8500

Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: Akai
  • Modell: AA-8500
  • Typ: Receiver
  • Baujahre: 1970 - 1972
  • Hergestellt in: Japan
  • Farbe: Silber, Gehäuse Holz, Nussbaum
  • Leistungsaufnahme: 350 W
  • Abmessungen (BxHxT): 487 x 165 x 346 mm
  • Gewicht: 16 kg
  • Neupreis ca.: 1'800 DM


Anschlüsse:

  • Anzahl der Eingänge:
    • Phono MM: 3 mV, 50 kOhm
    • AUX: 150 mV, 50 kOhm
    • Tape Play: 200 mV, 50 kOhm
    • Tape Play DIN: 200 mV, 50 kOhm
    • Main In: 770 mV, 100 kOhm
    • Antenne: 75 Ohm, 300 Ohm
  • Anzahl der Ausgänge:
    • Tape Rec: 150 mV
    • Tape Rec DIN: 25 mV
    • Pre-Out:
    • Kopfhörer: 8 - 16 Ohm
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor)
    • 8 Ohm: 2x 65 W
    • 4 Ohm: 2x 85 W
  • Dynamikleistung
    • 8 Ohm: 2x 90 W
    • 4 Ohm: 2x 120 W
  • Gesamtklirrfaktor: 0,05 % bei Nennleistung
  • Dämpfungsfaktor:
  • Frequenzgang: 20 - 50.000 Hz, - 3 dB
  • Signalrauschabstand:
    • Phono: 70 dB
    • AUX: 80 dB
  • Klangregelung:
    • Bass: ± 10 dB bei 100 Hz
    • Hochton: ± 10 dB bei 10 kHz
  • Loudness: ja, + 8 dB bei 100 Hz, + 4 dB bei 10 kHz
  • Low Filter (Subsonic): ja, - 9 dB bei 100 Hz
  • High Filter: ja, - 5 dB bei 10 kHz
  • Muting: ja


Tuner

  • Empfang: UKW/MW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 535 - 1605 KHz
  • Eingangsempfindlichkeit:
    • UKW: 2,0µV
    • MW: 50µV
  • Übertragungsbereich:
  • Klirrfaktor: 0,3% (Mono), 0,8% (Stereo)
  • Signalrauschabstand: 70 dB
  • Kanaltrennung: > 40 dB
  • Trennschärfe: 65 dB
  • Gleichwellenselektion: 1,5 dB
  • Nebenwellenselektion: 34 dB
  • Spiegelfrequenzdämpfung: > 100 dB
  • ZF-Dämpfung: > 100 dB
  • AM-Unterdrückung: 55 dB


Besondere Ausstattungen

  • Schieberegler für Balance, Bass, Hochton
  • Audio Muting
  • Abstimmhilfen: Feldstärke- und Ratio Mitten-Instrument
  • UKW Muting
  • UKW AFC
  • MPX Filter


Bemerkungen[Bearbeiten]


  • Korrespondierendes Spulentonband:
  • GX-365 D


Bilder[Bearbeiten]

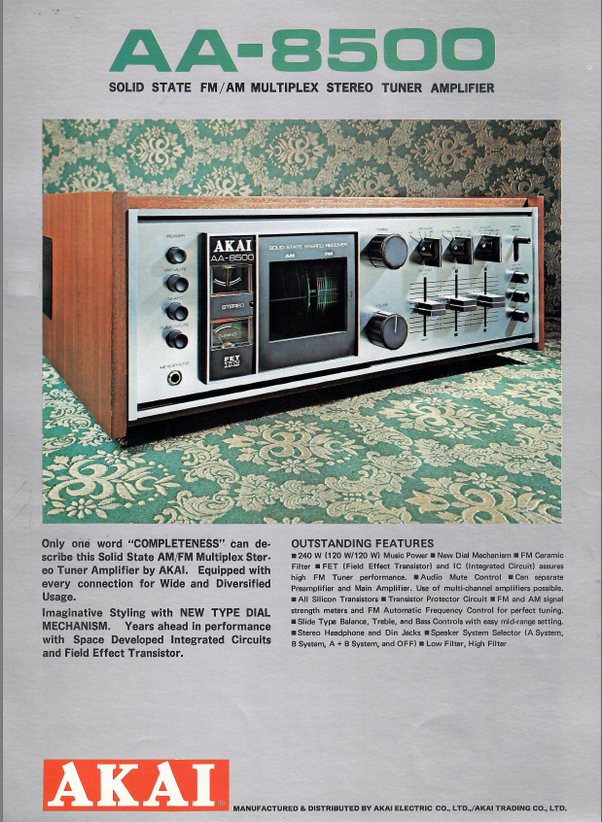

  • Auszug aus Prospekt: Akai AA-8500

Akai AA-8000-Prospekt-2.jpg
