Braun Atelier R 4

Daten[Bearbeiten]

Allgemein

  • Hersteller: Braun
  • Modell: R 4
  • Typ: Receiver
  • Baujahre: 01/1986 - 12/1990
  • Hergestellt in: Japan
  • Farben: Schwarz, Hellgrau
  • Fernbedienung: RC 1
  • Leistungsaufnahme: 450 W (max.), Standby 10 W
  • Abmessungen (BxHxT): 445 x 70 x 360 mm
  • Gewicht: 9,8 kg
  • Neupreis ca.: Schwarz 2'500 DM, Hellgrau 2'600 DM (1986)


Anschlüsse

  • Anzahl der Eingänge:
    • Phono MM: 2,3 mV/ 47 kOhm/ 220 pF (Umstellung MM/ MC Rückseitig)
    • Phono MC: 0,25 mV/ 100 Ohm
    • CD, TV, Tape 1, 2: 150 mV/ 47 kOhm/ 220 pF
    • Main-In: 800 m/ 10 kOhm
    • UKW Antenne: 75 Ohm (IEC)
    • UKW Antenne: 300 Ohm (Schraubklemmen)
    • AM Antenne: > 400 Ohm (Schraubklemmen)
    • Fernbedienung Master 1, 2: (DIN)
  • Anzahl der Ausgänge:
    • Tape Out 1, 2: 500 mV/ 220 Ohm
    • Pre Out: 2,5 V/ 220 Ohm (max. 5 V/ 50 kOhm)
    • Lautsprecher 1 + 2: 4 - 16 Ohm (Anschlussklemmen)
    • Kopfhörer: 30 - 2000 Ohm (6,3mm Klinkenstecker)
    • Fernbedienung Phono/ Tape 1, 2: (DIN)
    • Fernsteuerung Lautsprecher/ Endstufen: (DIN)
    • Sekundärsteckdosen: 4x Eurostecker (max. 1100 Watt)


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor)
    • 8 Ohm: 65 W bei 0,05 % (20 Hz - 20 kHz)
    • 4 Ohm: 65 W bei 0,07 % (20 Hz - 20 kHz)
  • Dynamikleistung
    • 4 + 8 Ohm: 2x 130 W (1 kHz)
  • Gesamtklirrfaktor:
    • Intermodulationsverzerrungen: 0,03% (8 Ohm); 0,05% (4 Ohm)
  • Dämpfungsfaktor:
    • 8 Ohm: 120
    • 4 Ohm: 60
  • Frequenzgang:
    • Phono: 30 Hz - 20 kHz (RIAA ± 0,5 dB)
    • Phono: 20 Hz - 30 kHz (± 1 dB)
    • Hochpegel (CD etc.): 5 Hz - 70 kHz (± 1,5 dB)
  • Störspannungsabstand (unbewertet):
    • Phono MM: > 74 dB
    • CD/ Tape: 90 dB
  • Stereokanaltrennung:
  • Klangregelung:
    • Bass: ± 10 dB (20 Hz)
    • Superbass: + 6 dB (20 Hz)
    • Höhen: ± 10 dB (10 kHz)
  • Loudness: Ja
  • High Filter: High Blend für UKW
  • Low Filter (Subsonic): - 12 dB/ Oktave (20 Hz)
  • Mute: Nein
  • Direct/Line-Straight: Nein


Tuner

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW: 87,5 - 108 MHz
    • MW: 522 - 1611 kHz
  • Frequenzgang: 20 Hz - 15 kHz (-1 dB)
  • Eingangsempfindlichkeit:
    • Mono 30 dB S/R: 0,9 µV (75 Ohm, 40 kHz Hub)
    • Stereo 46 dB S/R: 28 µV (75 Ohm, 40 kHz Hub)
  • Klirrfaktor:
    • Mono: 0,08% (40 kHz Hub)
    • Stereo: 0,08% (40 kHz Hub)
  • Signalrauschabstand (ungewichtet):
    • Mono: 71 dB (40 kHz Hub)
    • Stereo: 66 dB (40 kHz Hub)
  • Kanaltrennung:
    • 1 kHz: 48 dB
    • 250 Hz - 6,3 kHz: 40 dB
  • Trennschärfe:
  • DIN 45301: 60 dB (300 kHz)
  • Gleichwellenselektion: 1,5 dB
  • Nebenwellenselektion: 105 dB
  • Spiegelfrequenzdämpfung: 100
  • ZF-Dämpfung: 100 dB
  • AM-Unterdrückung: 48 dB (30 % FM, 30 % AM)
  • RDS: Nein
  • Stationsspeicher: 30


Besondere Ausstattungen

  • Universal Fernbedienung zur Steuerung des Gerätes inkl. Standby
  • Erweiterte Fernbedienbarkeit mit indirekter Steuerung geeigneter Tapedecks (C3, C4 und C2³) und Plattenspielers P4
  • 4-teiliges grünes Display mit umfangreichen Anzeigen zum Betriebszustand (Quelle, Frequenz, Sendestärke, Timer etc.)
  • Phono MM- und MC-Eingang
  • Gekapselter Ringkerntransformator
  • Quarz-Synthesizer Tuner mit 30 Stationsspeicher
  • High-Blend Filter
  • Superbass Funktion
  • Vier Kaltgerätesteckdosen
  • Uhr/Kalender mit Timer Funktionen für 5 einmalige oder tägliche Programme

Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

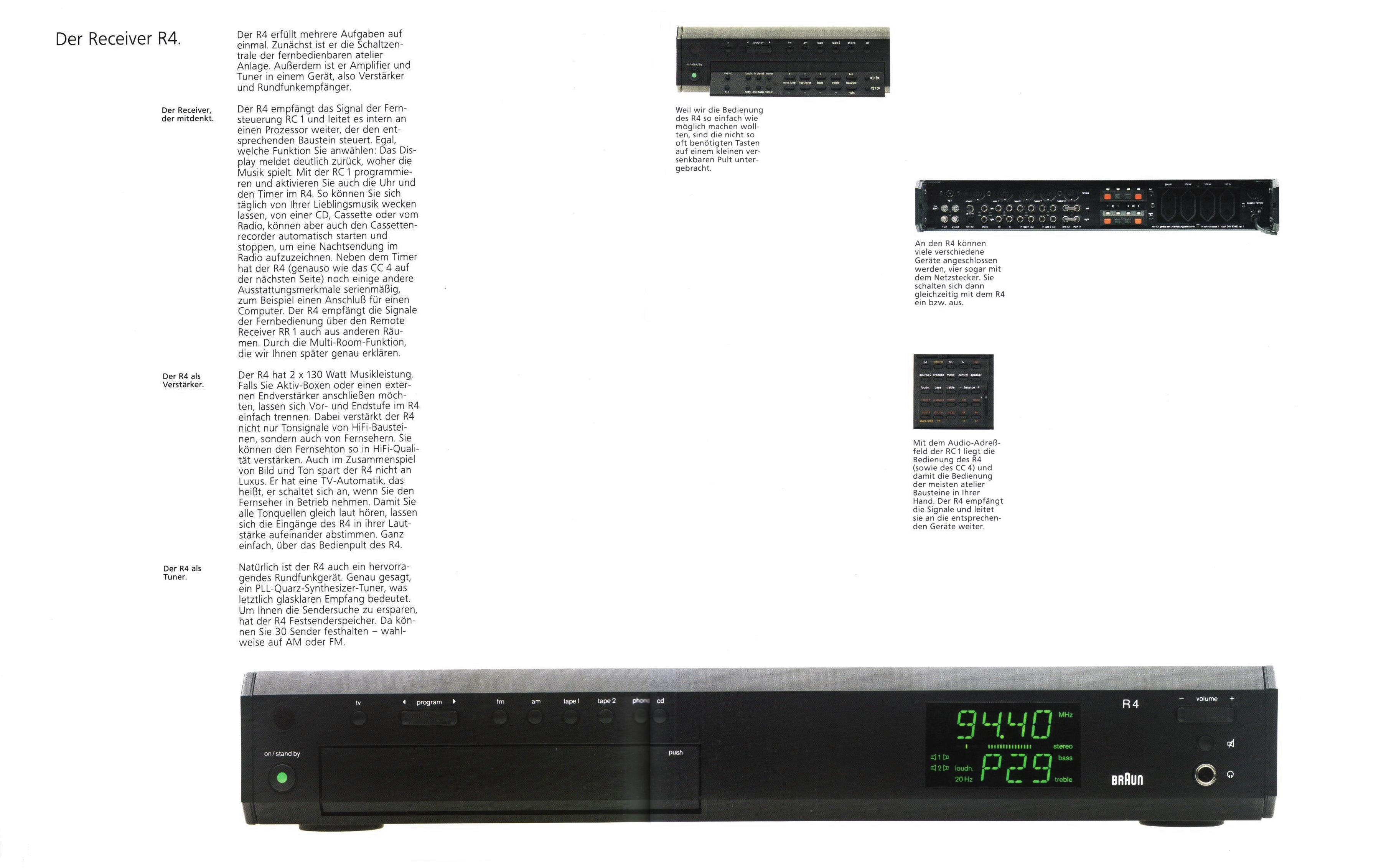

  • Bild: Auszug aus Prospekt: Braun Atelier R4

Braun R-4-Prospekt-1986.jpg

  • Auszug aus Prospekt: Ausstattung und technische Daten:

Atelier R4 technische Daten TunerAtelier R4 technische Daten Amplifier

Berichte[Bearbeiten]

  • Hinweise des Braun Forumsmitglied "gulugulu" zum R 4/2 (zur einfacharen Lesbarkeit redigiert):
    • Optisch unterscheiden sich R4 und R4/2 Geräte nur bei den Seitenteilen. Der R4 hat waagerechte Lüftungsschlitze und der R4/2 senkrechte. Aufgrund modifizierter und reparatierer Geräte im Umlauf ist die sichere Prüfung nur über die Seriennummer möglich:
    • Braun R 4/2 Geräte: Ab Seriennummer 16001 (Schwarze Ausführung) und 32001 (Hellgraue)
    • Modifiziert wurde im Bereich des Netzteils (Hitzeproblem aber nicht wirklich behoben) und in der Software (u.a. Fernsteuerung CD-Player)
    • Beliebte Fehler auch für R4 Geräte:
      • Überhitzte Komponenten "Durchgegrillt": Alle Elkos im Netzteilbereich, Endstufe und Prozessorbox sind betroffen
      • Display
      • Kontaktunterbrechung des ausklappbaren Bedienfeld "Toblerone"
      • Gold-Cap (Backup Speicher)
      • Ausgangs- und Standby Relais
      • Unterbrüche MM/ MC Umschalter
    • Ergänzender Hinweis: Die letzten drei Fehler sind bei vielen in die Jahre gekommen Geräte üblich und lassen sich in der Regel problemlos beheben
