JVC AX-Z 1010 TN

👍
Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: JVC
  • Modell: AX-Z 1010 VTN
  • Typ: Super-A Vollverstärker
  • Baujahre: 1989 - 1993
  • Hergestellt in: Japan
  • Farbe: Titan Silber
  • Fernbedienung: JVC RM-SA-1010 U
  • Leistungsverbrauch: 400 Watt
  • Abmessungen(BxHxT): 435 x 173 x 459 mm
  • Gewicht: 16,8 kg
  • Neupreis ca.: 1'899 DM


Anschlüsse:

  • Anzahl der Eingänge:
    • Phono MM: 2,5 mV, 47 kOhm
    • Phono MC: 0,25 mV, 100 Ohm
    • Line 1, 2, 3: 230 mV, 47 kOhm
    • Tape Play 1, 2: 230 mV, 47 kOhm
    • DAT Play 1, 2: 230 mV, 47 kOhm
    • CD Digital 1 Koaxial: 0,5 Vp-p bei 75 Ohm
    • CD Digital 2 Optical: - 23 bis - 14 dBm
    • DAT Digital: 0,5 Vp-p bei 75 Ohm
  • Anzahl der Ausgänge:
    • Tape Rec 1, 2: 230 mV
    • DAT Rec 1, 2: 230 mV
    • DAT Digital: 0,5 Vp-p bei 75 Ohm
    • Kopfhörer: 8 - 16 Ohm
    • 2 Lautsprecherpaare


Technische Daten

  • Dauerleistung:
    • 8 Ohm: 2 x 100 W (0,002 % Klirrfaktor 1 kHz)
    • 4 Ohm: 2 x 160 W (0,7 % Klirrfaktor 1 kHz)
  • Dynamikleistung
    • 8 Ohm:
    • 4 Ohm:
    • 2 Ohm: 2 x 320 W
  • Gesamtklirrfaktor: 0,004 % (20- 20 kHz, 8 Ohm, 90 Watt)
  • Dämpfungsfaktor: 200 (1 kHz, 8 Ohm)
  • Frequenzgang: 5 Hz - 100 KHz ( +0 dB, -3 dB, 8 Ohm)
  • Signalrauschabstand:
    • Phono (MM): 89 dB/ 73 dB
    • Phono (MC): 71 dB
    • High Level: 112 dB/ 73 dB
  • Klangregelung:
    • Bass: ± 5 dB bei 50 Hz
    • Hochton: ± 5 dB bei 10 kHz
  • Loudness: ja
  • High Filter: ja
  • Low Filter (Subsonic): ja
  • Muting: ja


Besondere Ausstattungen

  • Compu-Link
  • Digitaler Akustikprozessor JVC XP-A 1010 TN separat erhältlich
  • Dynamic Super-A Schaltung mit GM-Treiber, siehe auch:


Bemerkungen[Bearbeiten]







Bilder[Bearbeiten]

  • Bild: JVC AX-Z 1010 TN Front

JVC AX Z 1010 TN.jpg

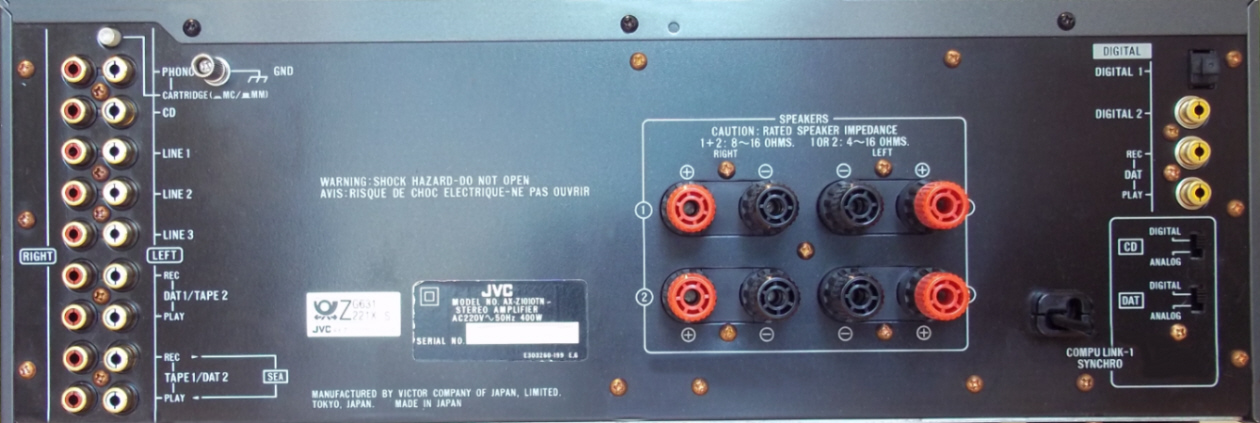

  • Bild: JVC AX-Z 1010 TN Rückseite

JVC AX Z 1010 Rücks.jpg


  • Auszug aus Prospekt: JVC AX-Z 1010 TN

JVC AX-Z 1010-Prospekt-1.jpg
