Aktuelle Version vom 15. Juni 2025, 16:25 Uhr
Daten[Bearbeiten]
Allgemein
- Hersteller: NAD
- Modell: 3140
- Baujahre: 1980 - 1983
- Hergestellt in: Taiwan
- Farbe: anthrazit, silber
- Fernbedienung: nein
- Leistungsaufnahme:
- Abmessungen:
- Gewicht:
- Neupreis ca.: 798,- DM
Anschlüsse
- Anzahl der Eingänge:
- Phono 1
- Phono 2
- Tuner
- Aux
- Tape 1
- Tape 2
- "Normal In" (Endstufeneingang)
- "Lab In" (Endstufeneingang)
- Anzahl der Ausgänge:
- 2 Lautsprecherpaare
- Kopfhörer
- Tape 1
- Tape 2
- Vorverstärkerausgang
Technische Daten
- Dauerleistung (bei Klirrfaktor)
- 8 Ohm: 2x 60 W
- 4 Ohm:
- Dynamikleistung
- 8 Ohm:
- 4 Ohm: 2x 90 W
- Gesamtklirrfaktor: 0,03%
- Dämpfungsfaktor: 100
- Frequenzgang: 20 Hz - 20 kHz (± 0,5 dB)
- Signalrauschabstand:
- Stereokanaltrennung:
- Klangregelung:
- Bass: ja
- Höhen: ja
- Loudness: ja
- High Filter:
- Low Filter (Subsonic): ja
- Mute: ja
- Direct/Line-Straight: nein
Besondere Ausstattungen
- "Soft Clipping" (abschaltbar)
- Mono Schalter
- "Speaker Lead Compensator"
- Kapazitätswahlschalter (100 pF / 200 pF / 320 pF) für Phonoeingang
- Bass Equalizerschalter
Bemerkungen[Bearbeiten]
- Weitere Modelle der gleichen Serie:
- Vorverstärker:
- NAD 1020
- Endverstärker:
- NAD 2140
- Tuner:
- NAD 4020
- NAD 4020 A
- Receiver:
- NAD 7020
- Tape Deck:
- NAD 6040 A
- NAD 6050 C
- NAD 6150 C
- Plattenspieler:
- NAD 5025
Bilder[Bearbeiten]

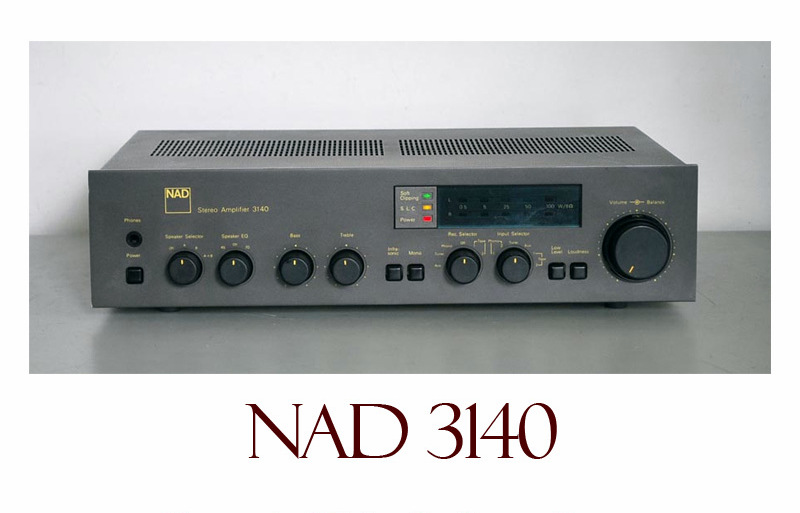

- Bild: NAD 3140
