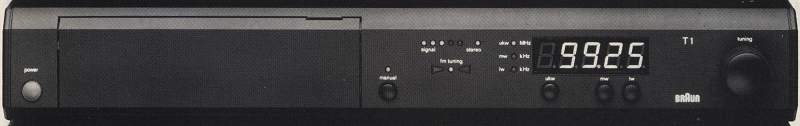

Braun Atelier T 1

Daten[Bearbeiten]

Allgemein

Anschlüsse:

Anzahl der Eingänge: 2
- UKW Antenne: 75 Ohm (IEC)
- UKW Antenne: 300 Ohm (Schraubklemmen)
- AM Antenne: 600 - 1500 Ohm (Hochohm) für ext. MW, LW Antenne (Schraubklemmen)
Anzahl der Ausgänge: 1
- Audio: 600 mV/ 4,7 kOhm (Cinch)

Technische Daten

Empfang: UKW/ MW/ LW
Frequenzen:
- UKW: 87.50 - 108 MHz
- MW: 515 - 1630 kHz
- LW: 145 - 350 kHz
Eingangsempfindlichkeit:
- UKW Nutzbare (- 3 dB): 0,8 µV, 9,2 dBf W
- UKW Mono 26 dB S/R: 0,85 µV, 9,7 dBf W (40 kHz/ 75 Ohm)
- UKW Mono 30 dB S/R: 1 µV, 11,2 dBf W (40 kHz/ 75 Ohm)
- UKW Stereo 46 dB S/R: 35 µV, 42 dBf W (40 kHz/ 75 Ohm)
- AM: 8 µV (5 µV über 75 Ohm Anschluss)
Frequenzgang:
- - 3 dB: 10 - 15'000 Hz
- - 1 dB: 20 - 14'000 Hz
Klirrfaktor:
- Hub 75 kHz Mono: 0,25 %
- Hub 40 kHz Mono: 0,15 %
- Hub 40 kHz Stereo L od. R: 0,3 %
- Hub 40 kHz Stereo L + R: 0,2 %
Signalrauschabstand:
Fremdspannungsabstand (40 kHz Hub):
- Mono: 64 dB
- Stereo: 64 dB
Geräuschspannungsabstand (gewichtet):
- Mono:
- Stereo:
Kanaltrennung:
- 1000 Hz: 40 dB
- 250 - 6300 Hz: 35 dB
- 6300 - 12'500 Hz:
Trennschärfe:
- DIN 45301: 55 dB (300 kHz)
- IHF: (400 kHz)
Gleichwellenselektion: 1,5 dB
Nebenwellenselektion: 90 dB
Spiegelfrequenzdämpfung: 80 dB
ZF-Dämpfung (150 kHz): 100 dB
AM-Unterdrückung: 45 dB (30% FM, 30% AM)
RDS: -
Senderspeicher: 9 für UKW
