Braun TG-1000

Daten[Bearbeiten]

Allgemein

  • Hersteller: Braun
  • Modell: TG 1000, TG 1000/4
  • Typ: Spulentonband
  • Baujahre: 1970 - 1979
  • Hergestellt in: Frankfurt (Braun), München (Uher)
  • Farbe: schwarz, Front silber oder schwarz
  • Fernbedienung: Anschluss für Kabelfernbedienung
  • Leistungsaufnahme:
  • Abmessungen: 430 x 160 x 350 mm (BxHxT)
  • Gewicht: 20 kg
  • Neupreis: 1.818 DM in Zweispurtechnik, 1.848 DM in Vierspurtechnik (1972)


Anschlüsse

  • Anzahl der Ausgänge:
    • Kopfhörer (DIN Würfel-5)
    • Radio (DIN): 1 V / 470 Ohm
  • Anzahl der Eingänge:
    • Radio (DIN): 1 mV/kOhm / 4,7 kOhm
    • Phono (DIN): 100 mV / 1 MOhm
    • 2x Mikrofon
    • Dia-Steuerung
    • Projektor


Technische Daten

  • Max. Spulendurchmesser: 22 cm
  • Antrieb: 3 Motoren
  • Köpfe: 3 + 1 Zusatzkopf
  • Spuren: 2 oder 4
  • Bandgeschwindigkeiten: 19 / 9,5 / 4,75 cm/s
  • Gleichlaufschwankungen:
  • Tonhöhenschwankungen:
  • Gesamtfrequenzgang:
    • 4,75 cm/s: 20 - 8.000 Hz
    • 9,5 cm/s: 20 - 15.000 Hz
    • 19 cm/s: 20 - 25.000 Hz
  • Signalrauschabstand:
  • Fremdspannungsabstand:
    • 4,75 cm/s: 52 dB
    • 9,5 cm/s: 55 dB
    • 19 cm/s: 55 dB
  • Klirrfaktor:
    • 9,5 cm/s: 0,7 %
    • 19 cm/s: 0,5 %
  • Entzerrung:
  • Übersprechdämpfung: 50 dB (Stereo, 1 kHz)
  • Löschdämpfung: > 70 dB (9,5 cm/s)
  • Vormagnetisierungs- und Löschfrequenz:


Besondere Ausstattungen - Zubehör

  • Tonband TB 1022
    • 1.000 m Bandlänge
    • 49,50 DM (1972)
  • Shure Mikrophon 515 SB Unidyne B
    • 172 DM (1972)
  • Shure Mikrophon 565 Unisphere
    • 415 DM (1972)
  • Fernbedienung TGF 3
    • 140 DM (1972)
  • HiFi-Stereokopfhöhrer KH 1000
    • 172 DM (1972)
  • Einbausatz für Diavertonung
    • 340 DM (1972)
  • Tonbandgerät-Programmsteuereinheit TPS 1000
    • 170 DM (1972)

Bemerkungen[Bearbeiten]









Bilder[Bearbeiten]

  • Bild: Braun TG-1000

Braun TG-1000.jpg

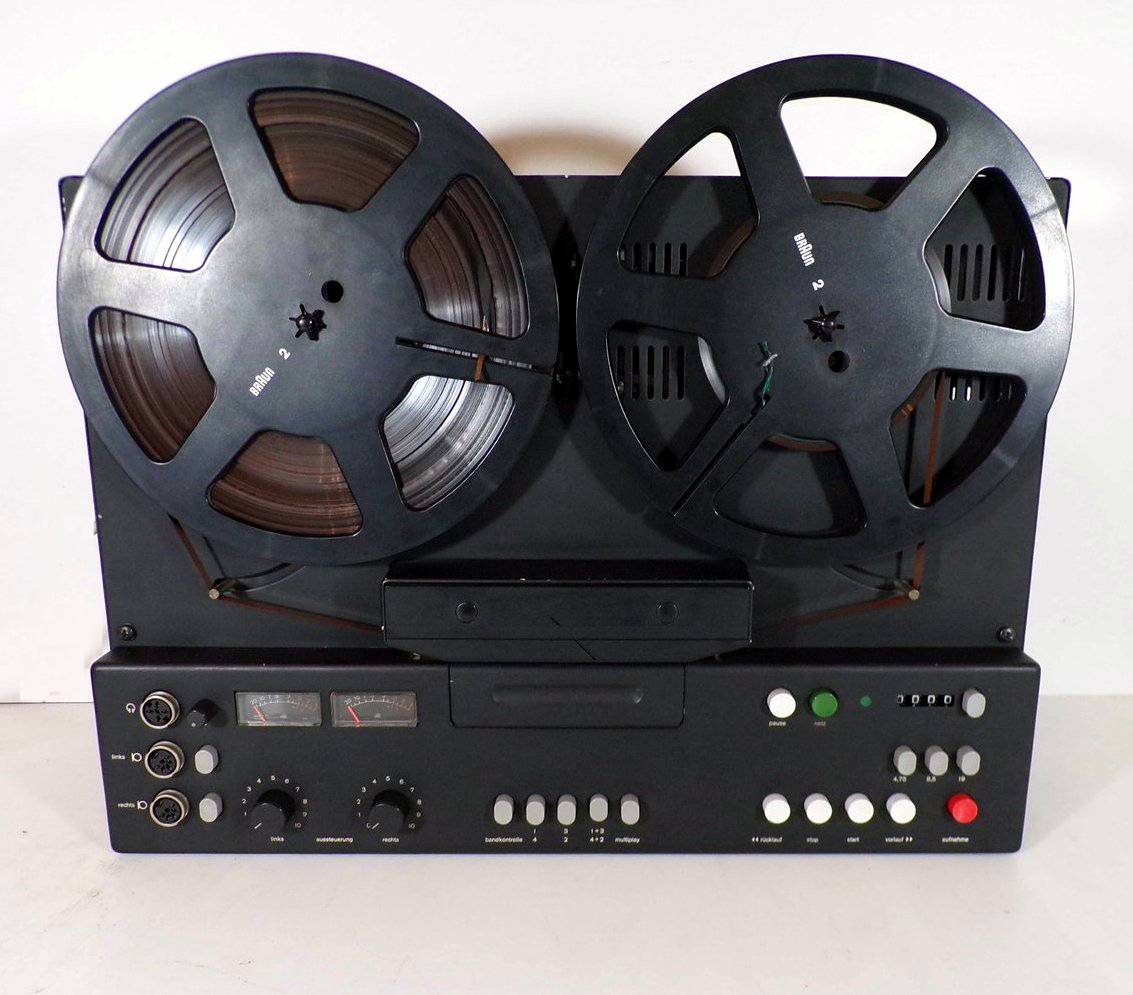

  • Bild: Braun TG-1000

Braun TG-1000-4-1.jpg


  • Auszug aus Prospekt: Braun TG-1000

Braun TG-1000-Prospekt-1.jpg


Berichte[Bearbeiten]

  • Bericht von Tonbandmuseum: [[1]]
