Hitachi SR-703

Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: Hitachi
  • Modell: SR-703
  • Typ: Receiver
  • Baujahre: 1977 - 1978
  • Hergestellt in: Japan
  • Farbe: Silber, Schwarz
  • Fernbedienung: nein
  • Leistungsaufnahme: 320 W
  • Abmessungen: 490 x 144 x 400 mm (BxHxT)
  • Gewicht: 11,5 kg
  • Neupreis ca.: 898 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono: 2,5 mV / 47 kOhm, 220 mV max.
    • Aux: 150 mV / 50 kOhm
    • Tape Play 1, 2: 150 mV / 50 kOhm
    • Tape Play DIN 1, 2: 450 mV / 70 kOhm
    • Antenne UKW / MW: 75 Ohm / 300 Ohm
  • Anzahl der Ausgänge:
    • Tape Rec 1, 2: 150 mV
    • Tape Rec DIN 1, 2: 40 mV
    • Kopfhörer
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (DIN)
    • 8 Ohm: 2x 40 W (RMS, 20 - 20'000 Hz)
    • 4 Ohm: 2x 60 W
  • Dynamikleistung
    • 8 Ohm: 2x 65 W
    • 4 Ohm: 2x 75 W
  • Gesamtklirrfaktor: 0,2 % (bei Nennleistung)
  • Dämpfungsfaktor: 30
  • Frequenzgang: 10 - 30'000 Hz, ± 1 dB
  • Signalrauschabstand:
    • Phono: 70 dB
    • Hochpegel: 80 dB
  • Klangregelung:
    • Bass: ± 10 dB bei 100 Hz
    • Höhen: ± 10 dB bei 10 kHz
  • Loudness: + 9 dB bei 100 Hz, + 4 dB bei 10 kHz
  • High Filter: - 5 dB bei 10 kHz, 12 dB / Oktave
  • Low Filter (Subsonic):
  • Mute:


Tuner

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 530 - 1'605 kHz
  • Frequenzgang: 30 - 15'000 Hz
  • Eingangsempfindlichkeit:
    • UKW: 1,6 µV
    • MW: 20 µV
  • Klirrfaktor:
    • UKW: 0,2% (Mono), 0,25% (Stereo)
    • MW: 0,3%
  • Signalrauschabstand:
    • UKW: 74 dB
    • MW: 68 dB
  • Kanaltrennung: 40 dB
  • Trennschärfe:
    • UKW: 60 dB
    • MW: 40 dB
  • Gleichwellenselektion:
    • UKW: 1 dB
  • Nebenwellenselektion: 80 dB
  • Spiegelfrequenzdämpfung:
    • UKW: 56 dB
    • MW: 70 dB
  • ZF-Dämpfung:
    • UKW: 90 dB
    • MW: 90 dB
  • AM-Unterdrückung: 55 dB


Besondere Ausstattungen

  • UKW Muting


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

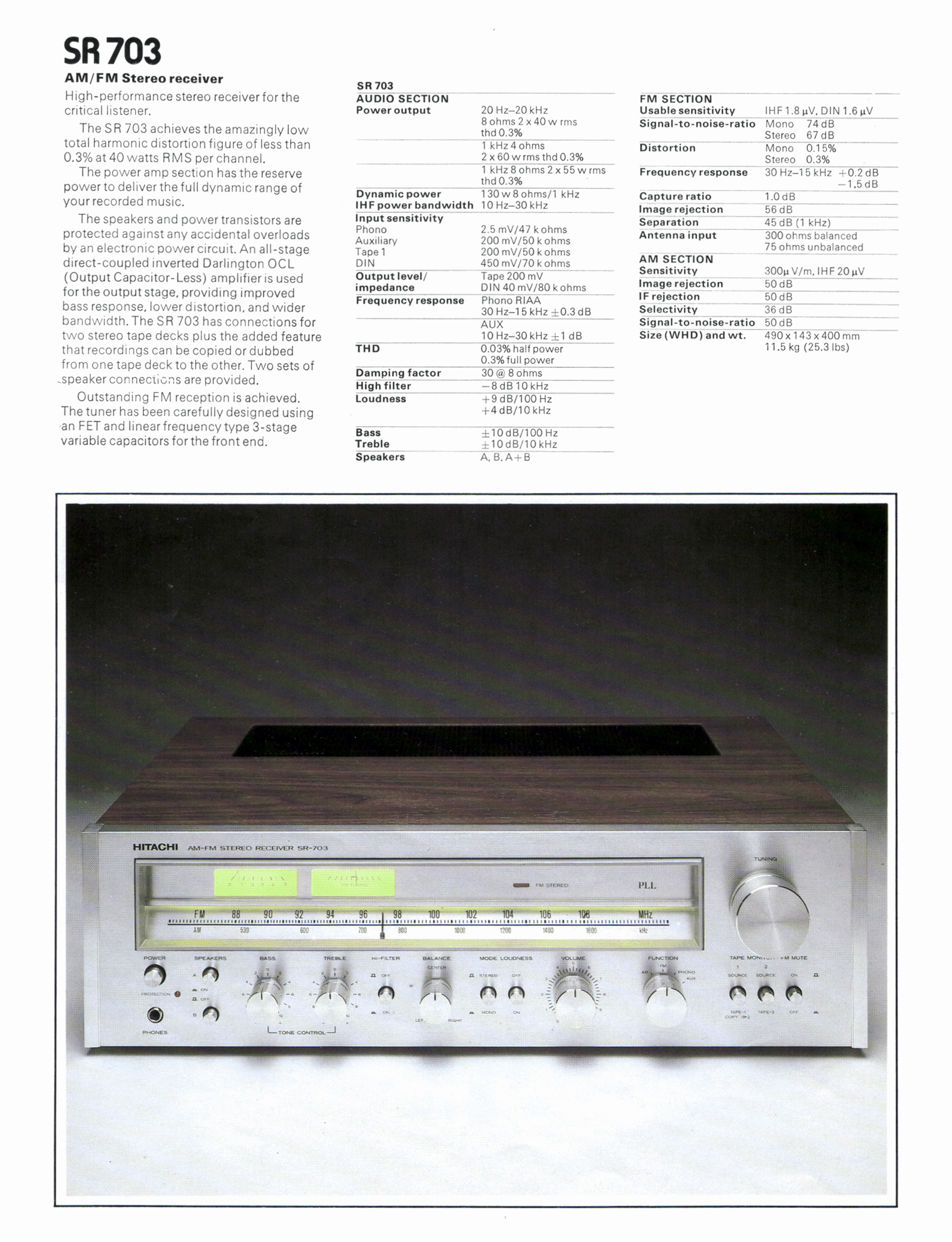

  • Auszug aus Prospekt: Hitachi SR-503 L, SR-603, SR-703, SR-803, SR-903

Hitachi SR-503 L-603-703-803-903-Prospekt-1.jpg
