Hitachi SR-804

Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: Hitachi
  • Modell: SR-804
  • Typ: Receiver
  • Baujahre: 1979 - 1980
  • Hergestellt in: Japan
  • Farbe: Silber
  • Fernbedienung: nein
  • Leistungsaufnahme: 195 W
  • Abmessungen: 460 x 145 x 360 mm (BxHxT)
  • Gewicht: 10,6 kg
  • Neupreis ca.: 1'000 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono: 2,5 mV / 47 kOhm, 220 mV max.
    • Aux: 150 mV / 50 kOhm
    • Tape Play 1, 2: 150 mV / 50 kOhm
    • Tape Play DIN 1, 2: 150 mV / 80 kOhm
    • Antenne UKW / MW: 75 Ohm / 300 Ohm
  • Anzahl der Ausgänge:
    • Tape Rec 1, 2: 150 mV
    • Tape Rec DIN 1, 2: 50 mV
    • Kopfhörer
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (DIN)
    • 8 Ohm: 2x 50 W (RMS, 20 - 20'000 Hz)
    • 4 Ohm: 2x 65 W
  • Dynamikleistung
    • 8 Ohm: 2x 100 W
    • 4 Ohm:
  • Gesamtklirrfaktor: 0,09% (bei Nennleistung)
  • Dämpfungsfaktor: 40
  • Frequenzgang: 10 - 40'000 Hz, ± 1,5 dB
  • Signalrauschabstand: (Fremdspannung)
    • Phono: 75 dB
    • Hochpegel: 90 dB
  • Klangregelung:
    • Bass: ± 10 dB bei 100 Hz
    • Höhen: ± 10 dB bei 10 kHz
  • Loudness: + 9 dB bei 100 Hz, + 4 dB bei 10 kHz
  • High Filter: - 8 dB bei 10 kHz, 12 dB / Oktave
  • Low Filter (Subsonic): - 8 dB bei 50 Hz, 12 dB / Oktave
  • Mute:


Tuner

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 530 - 1'605 kHz
  • Frequenzgang: 30 - 15'000 Hz, + 0,5 dB, - 1 dB
  • Eingangsempfindlichkeit:
    • UKW: 1,6 µV
    • MW: 20 µV
  • Klirrfaktor:
    • UKW: 0,15% (Mono), 0,25% (Stereo)
    • MW: 0,2%
  • Signalrauschabstand:
    • UKW: 65 dB
    • MW: 50 dB
  • Kanaltrennung: 45 dB
  • Trennschärfe:
    • UKW: 53 dB
    • MW: 40 dB
  • Gleichwellenselektion:
    • UKW: 1 dB
  • Nebenwellenselektion: 100 dB
  • Spiegelfrequenzdämpfung:
    • UKW: 85 dB
    • MW: 70 dB
  • ZF-Dämpfung:
    • UKW: 100 dB
    • MW: 90 dB
  • AM-Unterdrückung: 55 dB


Besondere Ausstattungen

  • 2 VU-Meter
  • UKW Muting


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

  • Bild: Hitachi SR-804

Hitachi SR-804-2.jpg

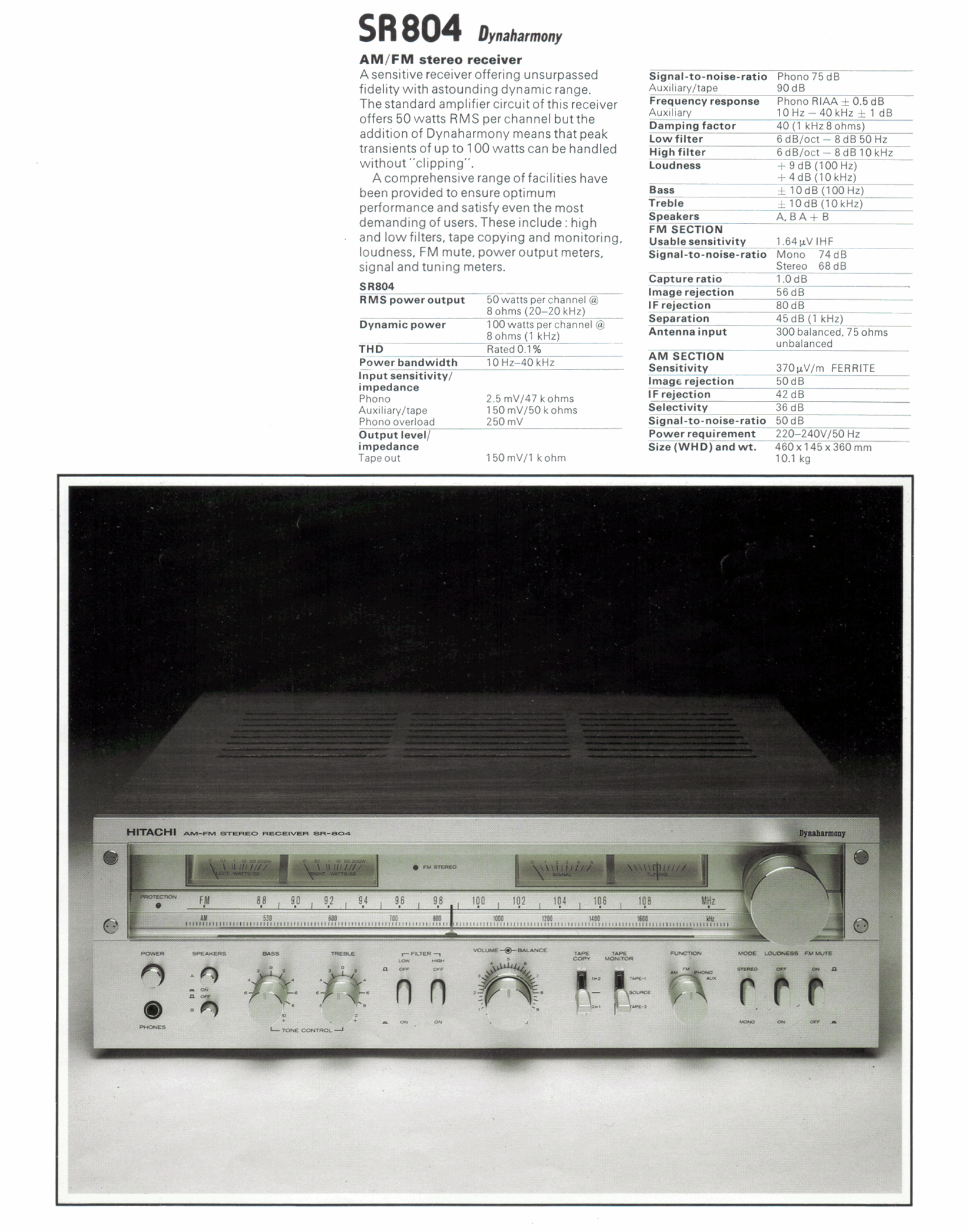

  • Auszug aus Prospekt: Hitachi SR-804



Berichte[Bearbeiten]

Links[Bearbeiten]
