Kenwood KR-5200

👍
Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: Kenwood
  • Gerätetyp: Receiver
  • Modell: KR-5200
  • Baujahre: 1972 - 1974
  • Hergestellt in: Japan
  • Farbe: Silber / Schwarz, Nussbaum Holzgehäuse
  • Leistungsaufnahme: 260 W max.
  • Abmessungen: 435 x 146 x 355 mm
  • Gewicht: 11,3 Kg
  • Neupreis ca.: 1'500 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono MM: 2,5 mV, 50 kOhm
    • Mikrofon: 2 mV, 30 kOhm, 6,3 mm Klinkenstecker auf Frontplatte
    • AUX 1: 150 mV, 30 kOhm
    • AUX 2: 150 mV, 30 kOhm
    • Tape 1 Play:
      • Cinch: 150 mV, 30 kOhm
      • DIN: 30 mV, 80 kOhm
    • Tape 2 Play:
      • Cinch: 150 mV, 30 kOhm
    • Antenne FM (75 Ohm Unbalanced / 300 Ohm Balanced), AM
  • Anzahl der Ausgänge:
    • Tape 1 Rec:
      • Cinch: 150 mV, 100 Ohm
      • DIN: 30 mV, 80 kOhm
    • Tape 2 Rec:
      • Cinch: 150 mV, 100 Ohm
    • Kopfhörer: 6,3 mm Klinkenstecker
    • 3 Lautsprecherpaare


Technische Daten Tuner-Teil

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW: 87,5 - 108 MHz
    • MW: 525 - 1605 kHz
  • Frequenzgang: 20 - 15.000 Hz (+ 0,5, - 2 dB, UKW)
  • Eingangsempfindlichkeit:
    • UKW: 1,8 µV (IHF)
    • MW: 15 µV
  • Klirrfaktor:
    • UKW: 0,5 % (Mono), 0,7 % (Stereo)
    • MW: 0,5 %
  • Signalrauschabstand:
    • UKW: 70 dB (Mono), 65 dB (Stereo)
    • MW: 45 dB
  • Kanaltrennung:
    • UKW: 40 dB (bei 1 kHz)
  • Trennschärfe: (IHF)
    • UKW: 60 dB
    • MW: 30 dB
  • Gleichwellenselektion:
    • UKW: 1,3 dB
  • Nebenwellenselektion:
    • UKW: 60 dB
  • Spiegelfrequenzdämpfung:
    • UKW: 70 dB
    • MW: 45 dB
  • ZF-Dämpfung:
    • UKW: 100 dB
  • AM-Unterdrückung: 70 dB


Technische Daten Verstärker-Teil

  • Dauerleistung:
    • 8 Ohm: 2 x 30 W (20 - 20.000 Hz)
    • 4 Ohm: 2 x 40 W (1 kHz)
  • Dynamikleistung
    • 8 Ohm:
    • 4 Ohm: 140 W (1 kHz)
  • Gesamtklirrfaktor: 0,5% (bei Nennleistung)
  • Dämpfungsfaktor: 50 (8 Ohm)
  • Frequenzgang:
    • Vorverstärker: 20 - 40.000 Hz ± 1 dB)
    • Leistungsbandbreite: 17 - 40.000 Hz
  • Signalrauschabstand:
    • Phono: 65 dB
    • Mikrofon: 60 dB
    • AUX, Tape: 75 dB
  • Klangregelung:
    • Bass: ± 10 dB bei 100 Hz
    • Höhen: ± 10 dB bei 10 kHz
  • Loudness: + 8 / + 5 dB (100 Hz / 10 kHz)
  • Low Filter (Subsonic): - 8 dB bei 100 Hz
  • High Filter: - 10 dB bei 10 kHz
  • Mute: FM Muting


Besondere Ausstattungen

  • Pre-Out Ausgang
  • Tape 2: Klinkenstecker Rec / Play auf der Frontplatte


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

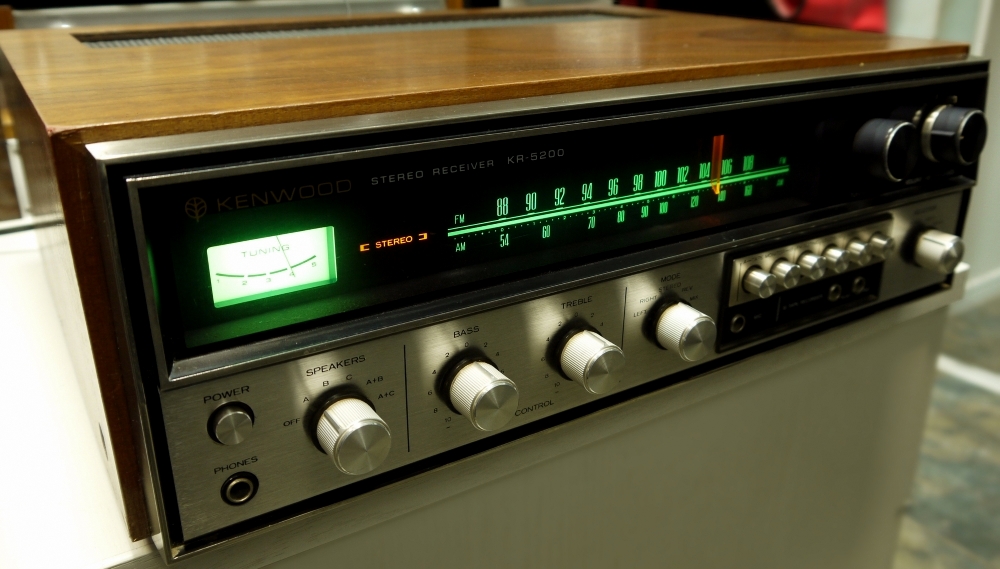

  • Bild: Kenwood KR-5200 Front
