Lafayette LR-500
Daten[Bearbeiten]
Allgemein
- Hersteller: Lafayette
- Modell: LR-500 T
- Baujahre: 1969 - 1971
- Hergestellt in: USA
- Farbe: Champagner, Gehäuse Nussbaumfolie
- Typ: Receiver
- Leistungsaufnahme:
- Abmessungen: 380 x 127 x 305 mm
- Gewicht:
- Neupreis ca.: 900 DM
Anschlüsse
- Anzahl der Eingänge:
- Eingangsempfindlichkeit:
- Phono MM: 2.2mV
- Phono Kristall: 80mV
- AUX: 270mV
- Tape Play: 270mV
- Antenne FM (75 Ohm Unbalanced / 300 Ohm Balanced), AM
- Anzahl der Ausgänge:
- Tape Rec :
- Tape Rec Front: 6,3mm Klinkenstecker
- Kopfhörer: 6,3mm Klinkenstecker
- 2 Lautsprecherpaare
Technische Daten Tuner-Teil
- Empfang: (UKW/MW)
- Frequenzen:
- UKW: 87,5 - 106 MHz
- MW: 535 - 1610 KHz
- Frequenzgang:
- Eingangsempfindlichkeit(Mono/Stereo): 1,8µV
- Klirrfaktor: 0,2 %
- Signalrauschabstand: 69 dB
- Kanaltrennung: 40 dB
- Trennschärfe: 50 dB
- Gleichwellenselektion: 1,25 dB
- Nebenwellenselektion: 90 dB
- Spiegelfrequenzdämpfung: 85 dB
- ZF-Dämpfung: 90 dB
- AM-Unterdrückung: 65 dB
- Muting
Technische Daten Verstärker-Teil
- Dauerleistung (bei Klirrfaktor)
- 8 Ohm:
- 4 Ohm:
- Dynamikleistung:
- 8 Ohm:
- 4 Ohm: 2x 30 W
- Klirrfaktor: 0.3 % bei 1 W
- Dämpfungsfaktor:
- Frequenzgang: 20 - 20'000 Hz ± 1,25 dB
- Leistungsbandbreite:
- Signalrauschabstand:
- Phono MM: 57 dB
- Phono Kristall: 75 dB
- Tuner: 75 dB
- AUX: 75 dB
- Tape: 75 dB
- Klangregelung:
- Bass: ± 10dB
- Höhen: ± 10dB
- Loudness: ja
- High Filter: ja
- Low Filter(Subsonic): ja
Besondere Ausstattungen
- Acritune für genaue Sendereinstellung
- Computor-Matic Überlastschutz
- MPX Filter
- Muting
- Mono-Stereo Umschalter
- Tape Rec-Ausgang Front: 6,3mm Klinkenstecker
- Center-Kanal Ausgang
Bemerkungen[Bearbeiten]
- Weitere Modelle der gleichen Serie:
Bilder[Bearbeiten]

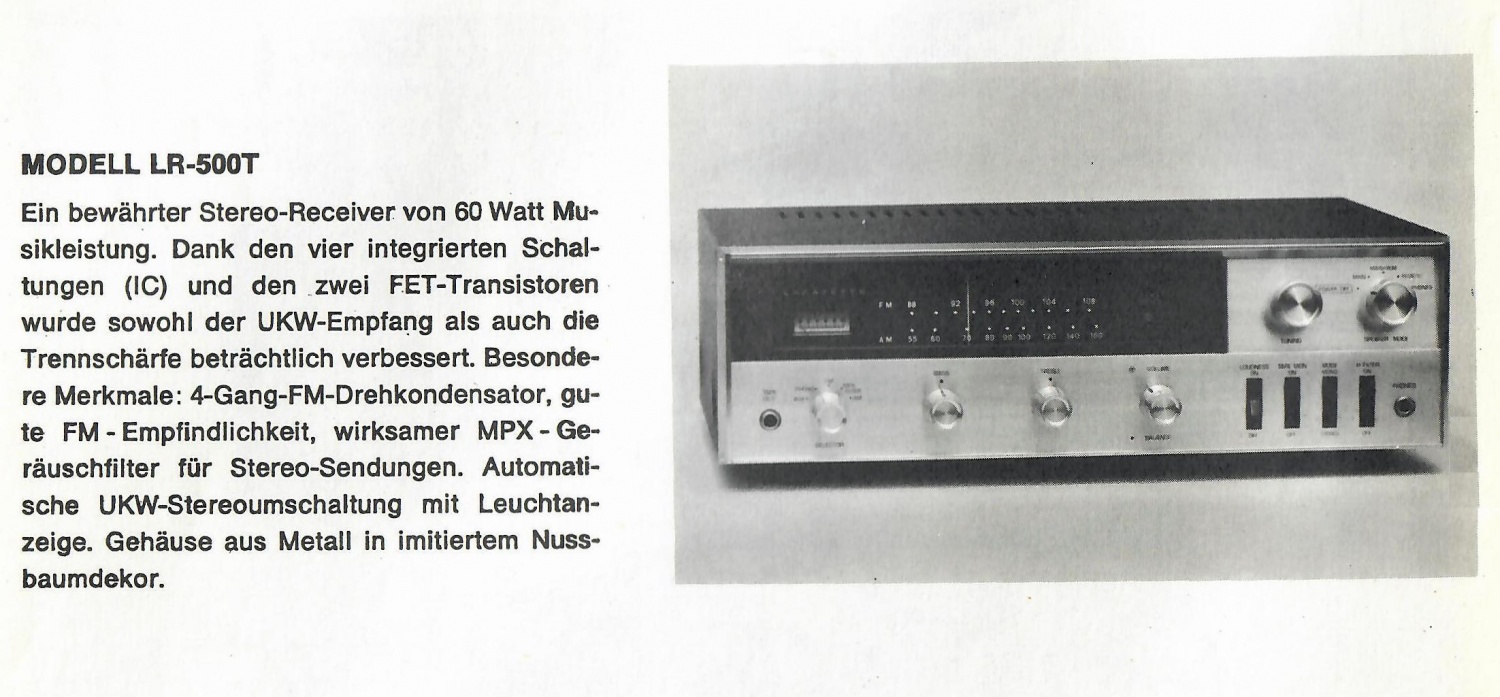

- Bild: Lafayette LR-500 T
