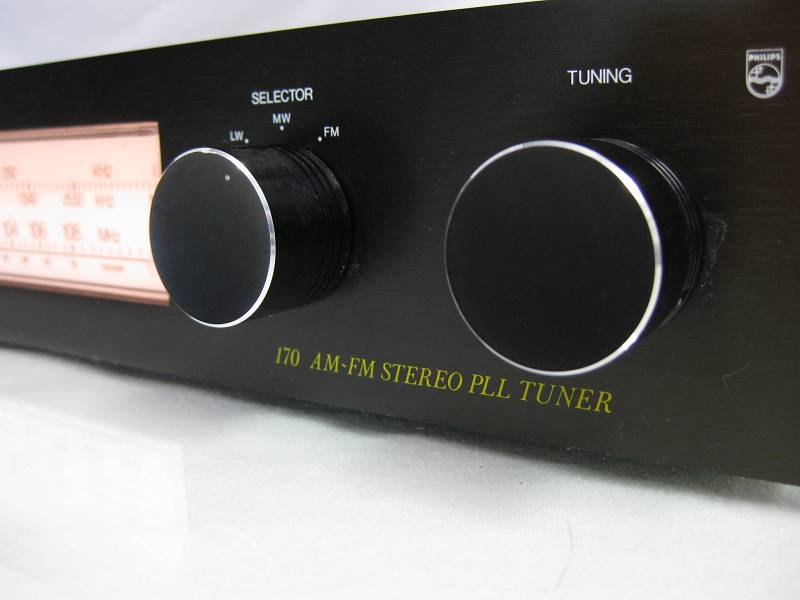

Philips 22 AH 170

AM/FM PLL

Daten

Allgemein

• Hersteller: Philips
• Modell: 22 AH 170
• Typ: Tuner mit Drehkondensator
• Baujahre: 1979 - 81
• Hergestellt in: Holland und Belgien
• Farbe: Schwarz
• Fernbedienung: Nein
• Leistungsaufnahme: 7 W
• Abmessungen (BxHxT): 482 x 75 x 280 mm
• Gewicht:
• Neupreis ca.:

Anschlüsse

• Anzahl der Eingänge:
  • UKW Antenne: 300 Ohm (DIN)
  • MW /LW Antenne: Hochohmig (DIN)
• Anzahl der Ausgänge:
  • Line: 370 mV (500 mV max.)/ > 5 kOhm (40 kHz)

Technische Daten

• Empfang: UKW/ MW/ LW
• Frequenzen:
  • UKW: 87,5 - 108 MHz
  • MW: 520 - 1605 kHz
  • LW: 150 - 255 kHz
• Frequenzgang: 25 - 14,000 Hz (+/- 3 dB)
• Eingangsempfindlichkeit:
  • Mono: 1,7 µV (26 dB S/R, 40 kHz)
  • Stereo: 46 µV (26 dB S/R, 40 kHz)
• Klirrfaktor: < 1% (Mono)
• Signalrauschabstand: 45 dB
• Kanaltrennung: 30 dB (1 kHz)
• Trennschärfe: 44 dB (± 300 kHz)
• Gleichwellenselektion: 2,6 dB
• Nebenwellenselektion:
• Spiegelfrequenzdämpfung: 24 dB
• ZF-Dämpfung:
• AM-Unterdrückung: 25 dB
• RDS: --
• Stationsspeicher: Nein

Besondere Ausstattungen

• 19" Gehäuse für Rackeinbau
• Signalstärkeanzeige
• Linie: Hifi Rack 007. Optisch wie "Black Tulip" Serie

Bemerkungen

Weitere Modelle der gleichen Serie:

Bilder

Berichte

• Dieser einfache Tuner wurde gemäss Hans Hilberink Luxman Vintage - Philips 170 in zwei Versionen gebaut. Die zweite öfter anzutreffende Variante könnte, gemäss seinen Informationen, in Details verbessert sein.
• Meine kurze Gebrauchtmarktanlyse hat ergeben, dass es bedeutend mehr in Belgien gebaute Geräte im Umlauf gibt. Daher meine Hypothese, dass der Tuner zuerst und für eine kurze Zeit in Holland gebaut wurde (1. Generation) und dann die Produktion nach Belgien verlegt wurde (2. Generation). Instagramm HiFi Museum
