Pioneer LX-434

Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: Pioneer
  • Modell: LX-434
  • Typ: Receiver
  • Baujahre: 1974 - 1976
  • Hergestellt in: Japan
  • Farbe: Front Silber, Holzgehäuse
  • Fernbedienung: nein
  • Leistungsaufnahme: 110 W max.
  • Abmessungen: 430 x 140 x 347 mm (BxHxT)
  • Gewicht: 8,1 kg
  • Neupreis ca.: 950 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono MM: 2,5 mV, 50 kOhm, 100 mV max.
    • Mikrofon (6,3mm Klinke): 10 mV, 90 kOhm
    • Aux: 150 mV, 50 kOhm
    • Tape 1, 2 Play: 150 mV, 80 kOhm
    • Tape Play (DIN): 150 mV, 80 kOhm
    • Antenne (UKW: 75, 300 Ohm, MW: 300 Ohm)
  • Anzahl der Ausgänge:
    • Tape Rec 1, 2: 150 mV
    • Tape (DIN): 30 mV, 80 kOhm
    • Kopfhörer (6,3mm Klinke)
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor):
    • 8 Ohm: 2x 12 W (RMS, 20 - 20'OOO Hz)
    • 4 Ohm: 2x 15 W
  • Dynamikleistung:
    • 8 Ohm:
    • 4 Ohm:
  • Gesamtklirrfaktor: < 0,5 %
  • Dämpfungsfaktor: 40 (8 Ohm, 1 kHz)
  • Frequenzgang:
    • Phono, RIAA: 30 - 15'000 Hz, ± 1 dB
    • Hochpegel: 30 - 25'000 Hz, ± 1 dB
  • Signalrauschabstand:
    • Phono: 70 dB
    • Mikrofon: 65 dB
    • Hochpegel: 95 dB
  • Klangregelung:
    • Bass: + 9 dB, - 8 dB bei 100 Hz
    • Höhen: + 5 dB, - 7 dB bei 10 kHz
  • Loudness: + 10 dB bei 100 Hz, + 5 dB bei 10 kHz
  • Subsonic:
  • High Filter:
  • Mute:


Tuner

  • Empfang: UKW, MW, LW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 535 - 1605 KHz
    • LW: 150 - 350 KHz
  • Eingangsempfindlichkeit:
    • UKW: 2,0µV
    • MW: 10µV
    • LW: 25µV
  • Frequenzgang:
  • Klirrfaktor:
  • Signalrauschabstand:
    • UKW: 55 dB
  • Kanaltrennung: 35 dB
  • Trennschärfe:
    • UKW: 30 dB
  • Gleichwellenselektion:
  • Nebenwellenselektion:
  • Spiegelfrequenzdämpfung:
  • ZF-Dämpfung:
  • AM-Unterdrückung:


Besondere Ausstattungen

  • 3-Wellen Tuner mit Langwelle


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

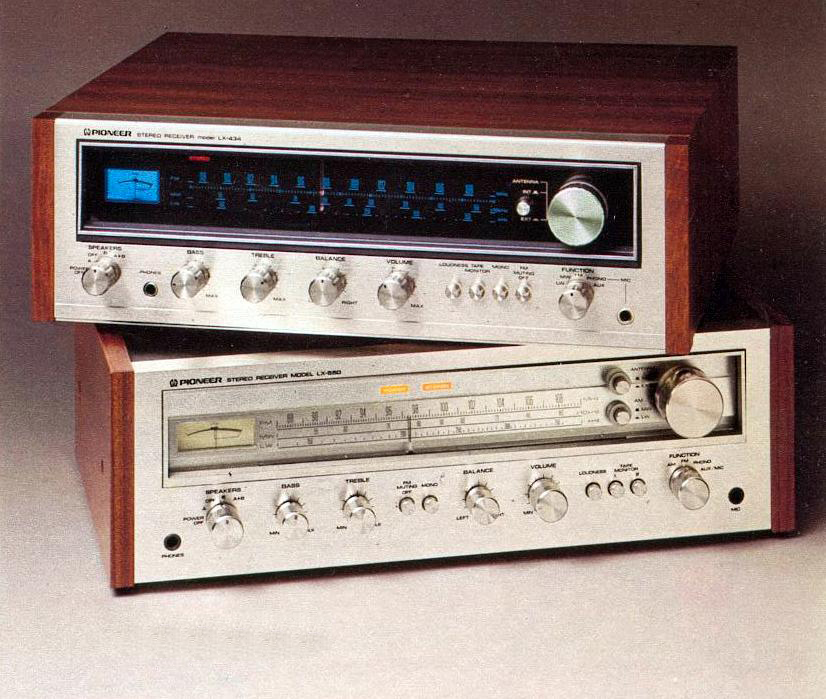

  • Auszug aus Prospekt: Pioneer LX-434, LX-550

Pioneer LX-434-550-Prospekt-1.jpg
