Pioneer SX-424

Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: Pioneer
  • Modell: SX-424
  • Typ: Receiver
  • Baujahre: 1972 - 1974
  • Hergestellt in: Japan
  • Farbe: Front Silber, Holzgehäuse
  • Fernbedienung: nein
  • Leistungsaufnahme: 90 W max.
  • Abmessungen: 431 x 146 x 347 mm (BxHxT)
  • Gewicht: 7,5 kg
  • Neupreis ca.: 752 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono MM: 3 mV / 50 kOhm
    • Mikrofon (6,3mm Klinke): 6,5 mV / 50 kOhm
    • Aux: 180 mV, 100 kOhm
    • Tape Play: 180 mV / 100 kOhm
    • Tape Play (DIN): 180 mV / 100 kOhm
    • Antenne (UKW: 75, 300 Ohm, MW: 300 Ohm)
  • Anzahl der Ausgänge:
    • Tape Rec: 180 mV
    • Tape (DIN): 36 mV
    • Kopfhörer (6,3mm Klinke)
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor):
    • 8 Ohm: 2x 12 W
    • 4 Ohm: 2x 13 W
  • Dynamikleistung:
    • 8 Ohm: 37 W
    • 4 Ohm: 50 W
  • Gesamtklirrfaktor: < 1 %
  • Dämpfungsfaktor: 40 (8 Ohm, 1 kHz)
  • Frequenzgang:
    • Phono, RIAA: 20 - 20'000 Hz
    • Hochpegel: 20 - 70'000 Hz, ± 1 dB
  • Signalrauschabstand:
    • Phono, RIAA: 75 dB
    • Hochpegel: 85 dB
  • Klangregelung:
    • Bass: ± 9 dB bei 100 Hz
    • Höhen: + 6 dB, - 9 dB bei 10 kHz
  • Loudness: + 9,5 dB bei 100 Hz, + 5,5 dB bei 10 kHz
  • Subsonic:
  • High Filter:
  • Mute:


Tuner

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 525 - 1605 kHz
  • Eingangsempfindlichkeit:
    • UKW: 2,3 µV
    • MW: 15µV
  • Alle weiteren Angaben für UKW
  • Frequenzgang: 20 - 15'000 Hz, + 0 dB, - 1 dB
  • Klirrfaktor:
    • FM: < 0,6 % (Mono), < 0,8 % (Stereo)
  • Signalrauschabstand:
    • FM: 65 dB
    • AM: > 50 dB
  • Kanaltrennung: > 40 dB (1 kHz)
  • Trennschärfe: > 45 dB
  • Gleichwellenselektion: 3,5 dB
  • Nebenwellendämpfung: > 70 dB (98 MHz)
  • Spiegelfrequenzdämpfung:
    • FM: > 50 dB (98 MHz)
    • AM: > 45 dB (1000 kHz)
  • ZF-Dämpfung:
    • FM: > 80 dB (90 MHz)
    • AM: > 35 dB
  • AM-Unterdrückung: 45 dB


Besondere Ausstattungen

  • Mikrofon Front 6,3mm Klinke


Bemerkungen[Bearbeiten]







Bilder[Bearbeiten]

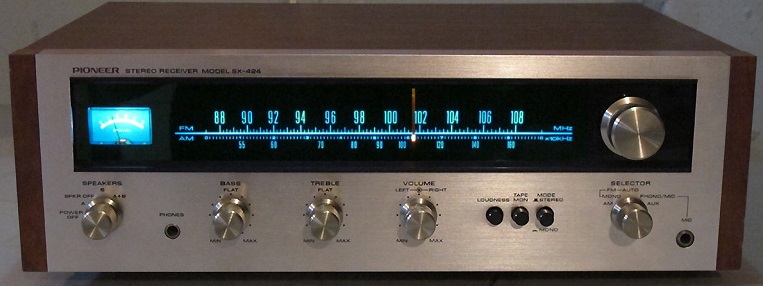

  • Bild: Pioneer SX-424



  • Auszug aus Prospekt: Pioneer SX-424

Pioneer SX-424-Prospekt-1.jpg
