Daten[Bearbeiten]

Allgemein

  • Hersteller: Pioneer
  • Modell: SX-440
  • Baujahre: 1969 - 1972
  • Hergestellt in: Japan
  • Farbe: Schwarz / Silber
  • Fernbedienung: nein
  • Leistungsaufnahme: 80 W max.
  • Abmessungen: 405 x 139 x 358 mm (BxHxT)
  • Gewicht: 8 kg
  • Neupreis ca.: 887 DM (1970)


Anschlüsse

  • Anzahl der Eingänge:
    • Phono (MM): 3 mV / 47 kOhm
    • Tape, Aux: 130 mV / 100 kOhm
    • Antenne (UKW: 75, 300 Ohm, AM)
  • Anzahl der Ausgänge:
    • Tape Rec: 230 mV
    • Kopfhörer (6,3mm Klinke)
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor):
    • 8 Ohm: 2x 12 W
    • 4 Ohm: 2x 15 W
  • Dynamikleistung:
    • 8 Ohm: 33 W
    • 4 Ohm: 40 W
  • Gesamtklirrfaktor: < 1,0 % bei 1 kHz, Nennleistung
  • Dämpfungsfaktor: 25 bei 8 Ohm
  • Frequenzgang: 20 - 70.000 Hz, ± 3 dB
  • Signalrauschabstand:
    • Phono: > 75 dB
    • High Level: > 85 dB
  • Stereokanaltrennung:
    • Phono: > 60 dB
    • High Level: > 50 dB
  • Klangregelung:
    • Bass: + 13 dB, - 11 dB bei 50 Hz
    • Höhen: + 9,5 dB, - 10 dB bei 10 kHz
  • Loudness: + 12 dB 50 Hz, + 6 dB bei 10 kHz
  • High Filter:
  • Low Filter (Subsonic):


Tuner

  • Empfang: UKW/MW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 535 - 1605 KHz
  • Eingangsempfindlichkeit:
    • UKW: 2,5µV
    • MW: 8µV
  • Frequenzgang: 24 - 20'000 Hz, + 0,5 dB, - 3 dB
  • Klirrfaktor: 0,4 %
  • Signalrauschabstand: 50 dB
  • Kanaltrennung: 35 dB bei 1 kHz
  • Trennschärfe: 40 dB bei 400 kHz
  • Gleichwellenselektion:
  • Nebenwellenselektion: 96 dB
  • Spiegelfrequenzdämpfung: 55 dB
  • ZF-Dämpfung:
  • AM-Unterdrückung:


Besondere Ausstattungen

  • Front Panel in "Midnight Black"


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

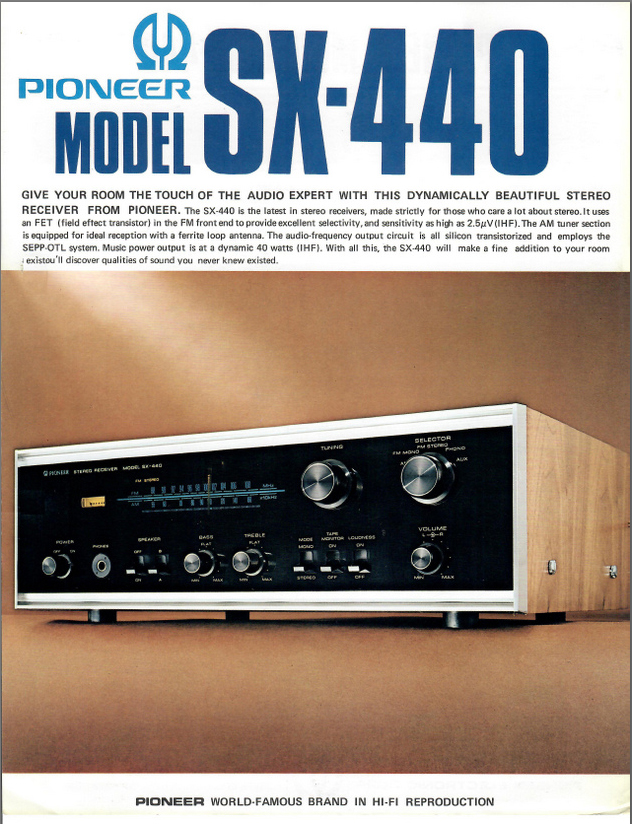

  • Auszug aus Prospekt: Pioneer SX-440

Pioneer SX-440-Prospekt-2.jpg

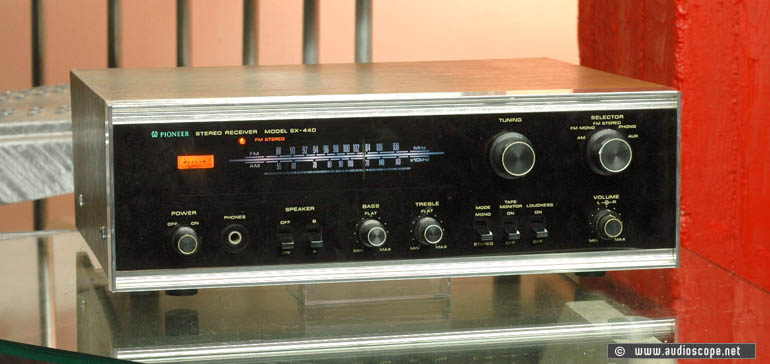

  • Bild: Pioneer SX-440 Front

Pioneer SX-440 Front.jpg


  • Bild: Pioneer SX-440 Rückseite Typenschild

Pioneer SX-440 2.jpg


  • Bild: Pioneer SX-440 Rückseite Lautsprecher Ausgänge

Pioneer SX-440 3.jpg

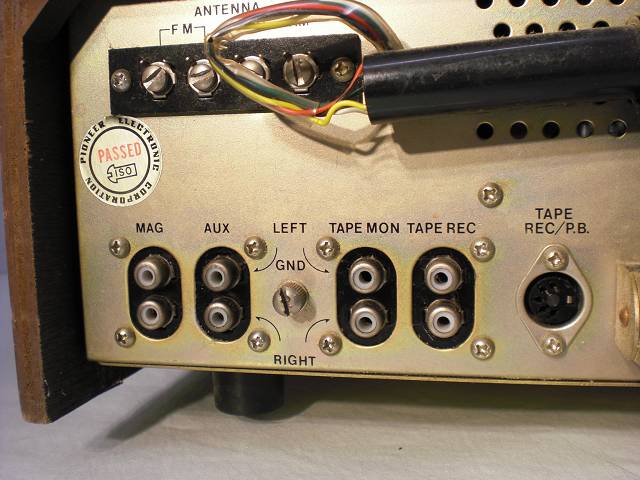

  • Bild: Pioneer SX-440 Rückseite Anschlussseite

Pioneer SX-440 4.jpg
