Pioneer SX-9000

Daten

Allgemein

• Hersteller: Pioneer
• Modell: model SX-9000
• Baujahre: 1971-1973
• Hergestellt in: Japan
• Farbe: Front silber mit Holzgehäuse
• Fernbedienung: -
• Leistungsaufnahme: 310 W max.
• Abmessungen: 522 x 344 x 194mm
• Gewicht: 15,7 kg
• Neupreis ca.: 500 US-$, entspricht etwa 2'000 DM (wurde in Deutschland nicht angeboten)

Anschlüsse

• Anzahl der Eingänge:
  • Phono Mag (1,2) 2,5mV/50kOhm
  • AUX (1,2) 160mV/50kO
  • Tape Monitor (A,B) 160/50
  • Microphone (A,B) 1,6/65
  • Main Input 500mV/180kO
• Anzahl der Ausgänge:
  • Speakers (A,B,C) 4 - 16 ohm
  • Stereo Kopfhörer (A,B)
  • Tape Rec (A,B)
  • Tape Rec/P.B. DIN-Anschluss
  • Pre Output 500mV/13kO

Technische Daten

Verstärker

• Dauerleistung (bei Klirrfaktor)
  • 8 Ohm: 2 x 50 Watt
  • 4 Ohm: 2 x 60 Watt
• Dynamikleistung
  • 8 Ohm: 150 W total
  • 4 Ohm: 240 W total
• Gesamtklirrfaktor: < 0,5% / 1 kHz
• Dämpfungsfaktor: 30 bei 8 Ohm, 1kHz
• Frequenzgang: 10...35000 +/- 1 dB
• Signalrauschabstand: > 100 dB
• Klangregelung:
  • Bass: +12,5 dB, - 14dB (bei 50Hz)
  • Höhen: + 9 dB, -11dB (bei 10 kHz)
• Loudness: schaltbar +12dB/50 Hz +7dB/10kHz
• High Filter: 12 dB bei 10 kHz
• Low Filter (Subsonic): 6 dB bei 50 Hz

Tuner

• Empfang: FM/AM
• Frequenzen:
  • UKW: 87,5 - 108
  • AM: 525 - 1605
• Frequenzgang:
• Eingangsempfindlichkeit:
  • UKW: 1,6µV
  • MW: 9,5µV
• Klirrfaktor: 0,8 dB
• Signalrauschabstand: > 65 dB
• Kanaltrennung: 40 dB
• Trennschärfe: 40 dB
• Gleichwellenselektion: 1,0 dB
• Nebenwellenselektion:
• Spiegelfrequenzdämpfung: 90 dB
• ZF-Dämpfung: 100 dB
• AM-Unterdrückung: 65 dB

Besondere Ausstattungen

• Reverbation: Hall auf Basis einer Hallspirale. Mit optischem Effekt: Wellen überlagern sich je nach Aussteuerung des Halls.
• TONE COLOR Schalter: 4 Positionen für "VIVID", "BASS", "FLAT" und "SOFT". Diese Equalizer-Presets werden als stilisierte Frequenzkurve im Diplay angezeigt.
• MICrophone Mixing: Stereo durch beide Kanäle "A" und "B"; Monophon durch Kanal "A" oder "B".
• Loudness ist schaltbar und wirkt über den Bereich von 0 bis - 40 dB

Bemerkungen

Weitere Modelle der gleichen Serie:

• SX-3000
• SX-6000
• SX-9000

Bilder

• Bild: Pioneer SX-9000 Frontklappe geschlossen

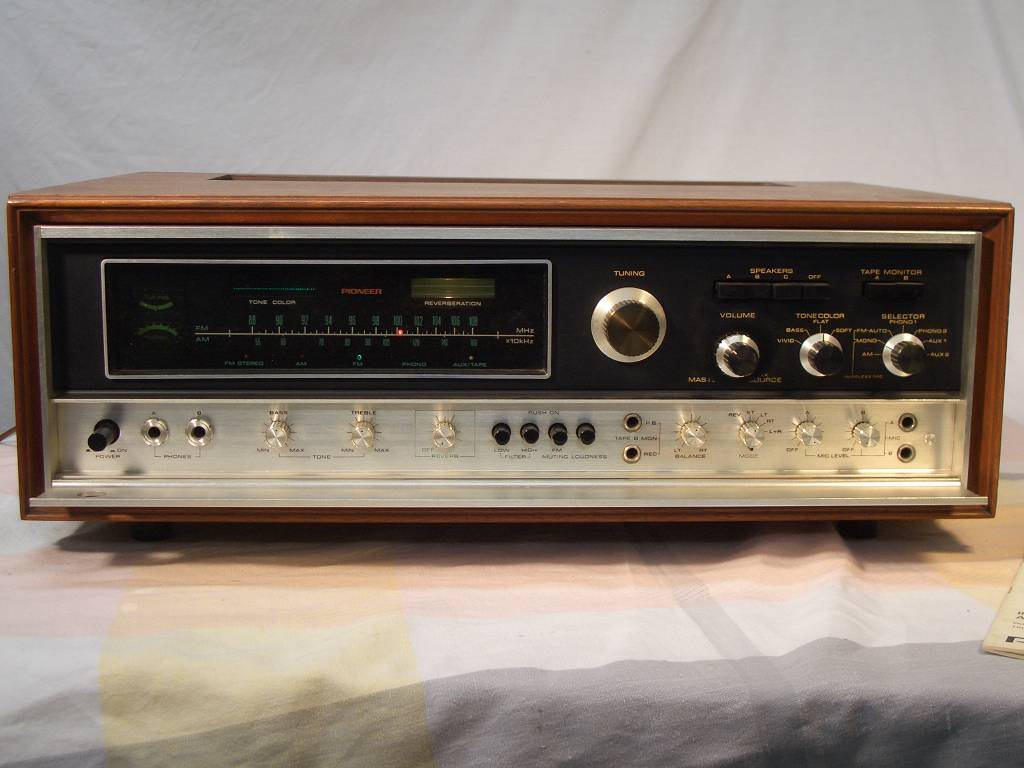

• Bild: Pioneer SX-9000 Frontklappe offen

• Bild: Pioneer SX-9000 Tone Color Anzeige

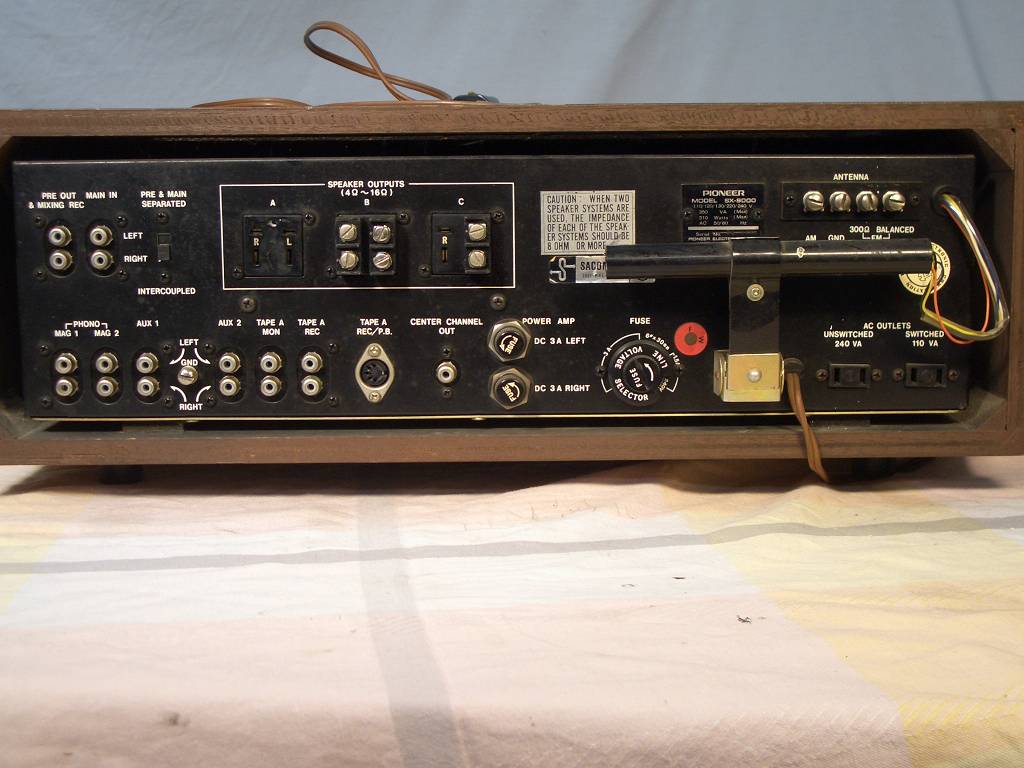

• Bild: Pioneer SX-9000 Rückseite

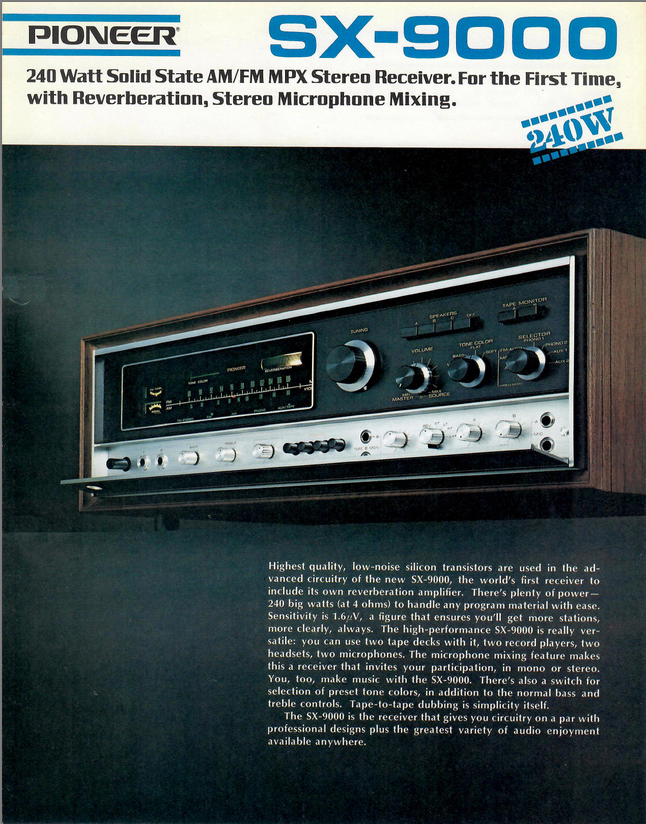

• Auszug aus Prospekt: Pioneer SX-9000
