Rotel RX-603
Daten[Bearbeiten]
Allgemein
- Hersteller: Rotel
- zurück zu Rotel Receiver
- Modell: RX-603
- Baujahre: 1978
- Hergestellt in: Japan
- Ausführung: Alufront silber mit Holzdeckel oder Stahlblech
- Leistungsaufnahme: 360 W
- Abmessungen (BxHxT): 490 x 140 x 340 mm
- Gewicht: 11,5 kg
- Neupreis ca.: 440 US-$, entspricht etwa 1.300,- DM
Anschlüsse
- Anzahl der Eingänge:
- Phono MM: 2 mV, 50 kOhm
- Aux: 150 mV, 50 kOhm, max. 15 V
- Tape Play 1, 2: 150 mV, 50 kOhm, max. 15 V
- Main In: 1,5 V, 50 kOhm
- Antenne UKW (75/300 Ohm), MW (300 Ohm)
- Anzahl der Ausgänge:
- Tape Rec 1, 2: 350 mV, 3,3 kOhm
- Tape Rec DIN: 120 mV, 90 kOhm
- Pre Out:
- Kopfhörer:
- 2 Lautsprecherpaare
Technische Daten
Verstärker
- Dauerleistung (bei Klirrfaktor)
- 8 Ohm: 2x 45 Watt (20 Hz - 20.000 Hz)
- 4 Ohm: 2x 70 Watt (1 kHz)
- Dynamikleistung
- 8 Ohm:
- 4 Ohm:
- Frequenzgang: 10 Hz - 50 kHz, ± 3 dB
- Klirrfaktor: < 0,1 %
- Dämpfungsfaktor: 35 bei 8 Ohm
- Signalrauschabstand:
- Phono MM: 75 dB
- Hochpegel: 90 dB
- Klangregelung
- Bass: ± 10 dB bei 100 Hz
- Höhen: ± 10 dB bei 10 kHz
- Loudness: + 10 dB bei 100 Hz / + 3 dB bei 10 kHz
- High Filter: - 12 dB / Oktave bei 8 kHz
Tuner
- Empfang: UKW, MW
- Frequenzen:
- UKW: 87 - 108 MHz
- MW: 525 - 1.605 kHz
- Frequenzgang: 30 - 15.000 Hz, ± 0,5 dB
- Eingangsempfindlichkeit: 1,6 µV (IHF)
- Klirrfaktor: 0,3 % (Mono), 0,5 % (Stereo)
- Signalrauschabstand:
- Mono: 70 dB
- Stereo: 65 dB
- Kanaltrennung: 47 dB
- Trennschärfe: 75 dB
- Gleichwellenselektion: 1,5 dB
- Nebenwellenselektion: > 90 dB
- Spiegelfrequenzdämpfung: > 115 dB
- ZF-Dämpfung: > 115 dB (bei 98 MHz)
- AM-Unterdrückung: 65 dB
Besondere Ausstattungen
- Tape Dubbing
- Muting
- UKW De-Emphasis Umschalter
Bemerkungen[Bearbeiten]
Weitere Modelle der gleichen Serie:
Bilder[Bearbeiten]

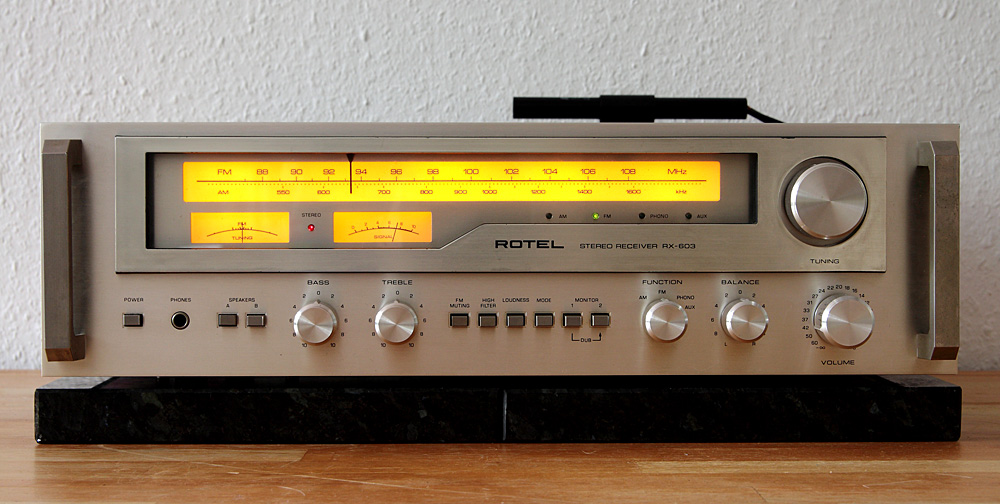

- Bild: Rotel RX-603
- Bild: Rotel RX-603
- Bild: Rotel RX-603 Rückseite
- Auszug aus Prospekt: Rotel RX-603
