Scott 350 R

Daten[Bearbeiten]

Allgemein

  • Hersteller: Scott
  • Modell: 350 R, Ausführung RL mit Langwelle
  • Typ: Receiver
  • Baujahre: 1978 - 1981
  • Hergestellt in: Japan
  • Farbe: Front Silber, Holz Seitenteile
  • Leistungsaufnahme: 170 W
  • Abmessungen: 454 x 140 x 300 mm (BxHxT)
  • Gewicht: 11,1 kg
  • Neupreis ca.: 1'250 DM, Ausführung RL mit Langwelle + 100 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono MM: 2,5 mV, 47 kOhm, max. 200 mV
    • Aux: 150 mV, 47 kOhm, max. 500 mV
    • Tape Play 1, 2: 150 mV, 47 kOhm, max. 500 mV
    • Tape Play DIN: 150 mV, 47 kOhm, max. 500 mV
    • Antenne UKW / MW: 75, 300 Ohm / 300 Ohm
  • Anzahl der Ausgänge:
    • Tape Rec 1, 2: 150 mV, 2,2 kOhm
    • Tape Rec DIN: 30 mV, 80 kOhm
    • Kopfhörer (6,3mm Klinke)
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor):
    • 8 Ohm: 2x 40 W (RMS, 20 - 20'000 Hz, 0,06 %)
    • 4 Ohm: 2x 60 W
  • Dynamikleistung:
    • 8 Ohm:
    • 4 Ohm:
  • Gesamtklirrfaktor: < 0,06 %
  • Dämpfungsfaktor: > 60 (bei 8 Ohm)
  • Frequenzgang: 20 - 20'000 Hz, ± 0,5 dB
  • Signalrauschabstand:
    • Phono: 85 dB
    • Hochpegel: 90 dB
  • Kanaltrennung:
    • Phono: 60 dB
    • Hochpegel: 60 dB
  • Klangregelung:
    • Bass bei 70 Hz: ± 10 dB
    • Höhen bei 10 kHz: ± 10 dB
  • Loudness: ja, + 7 dB bei 70 Hz, + 3,5 dB bei 10 kHz
  • Low Filter:
  • High Filter: ja, - 6 dB, schaltbar 8 kHz
  • Mute:


Tuner

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW: 88 - 109 MHz
    • MW: 515 - 1620 KHz
  • Eingangsempfindlichkeit:
    • UKW: 1,8µV
    • MW: 250µV
  • Frequenzgang: 30 - 15'000 Hz, ± 2 dB
  • Klirrfaktor UKW (1 kHz):
    • Mono: < 0,125 %
    • Stereo: < 0,25 %
  • Signalrauschabstand:
    • UKW Mono: 75 dB
    • UKW Stereo: 70 dB
    • MW: 45 dB
  • Kanaltrennung: 45 dB (1 kHz)
  • Trennschärfe:
    • UKW: 75 dB
    • MW: 30 dB
  • Gleichwellenselektion: 1,5 dB
  • Nebenwellenselektion: 60 dB
  • Spiegelfrequenzdämpfung:
    • UKW: 65 dB
    • MW: 30 dB
  • ZF-Dämpfung:
    • UKW: 85 dB
    • MW: 49 dB
  • AM-Unterdrückung: 50 dB


Besondere Ausstattungen

  • Leistungsanzeige L + R separat
  • UKW MPX-Filter
  • Abstimmanzeiger für Signalstärke und Ratio-Mittenanzeige
  • Logarithmische Tonhöhenregelung über 41 punktgerasterte Positionen


Bemerkungen[Bearbeiten]








Bilder[Bearbeiten]

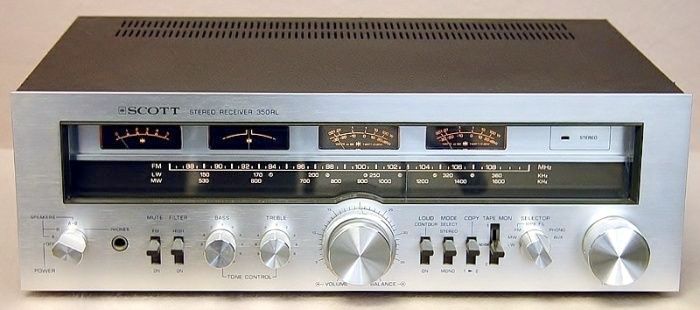

  • Bild: Scott 350 RL

Scott 350 R-1979.jpg


  • Auszug aus Prospekt: Scott 350 R, 370 R, 380 R

Scott 350-370-380 R-Prospekt-1979.jpg
