Technics SA-5200

Daten

Allgemein

• Hersteller: Technics (Panasonic)
• Modell: SA-5200
• Typ: Receiver
• Baujahre: 1973 - 1975
• Hergestellt in: Japan
• Farbe: Silber, Gehäuse furniert oder Schwarz
• Fernbedienung: nein
• Leistungsaufnahme:
• Abmessungen: 410 x 135 x 358 mm (BxHxT)
• Gewicht: 8 kg
• Neupreis ca.: 748 DM

Anschlüsse

• Anzahl der Eingänge:
  • Phono: 3 mV / 47 kOhm
  • Mikrofon: 3 mV / 47 kOhm
  • Aux: 200 mV / 30 kOhm
  • Tape Play: 200 mV / 30 kOhm
  • Tape Play DIN: 200 mV / 30 kOhm
  • Antenne (75/300 Ohm)
• Anzahl der Ausgänge:
  • Tape Rec: 200 mV
  • Tape Rec DIN: 60 mV, 70 kOhm
  • Kopfhörer (6,3mm Klinke)
  • 2 Lautsprecherpaare

Technische Daten

Verstärker

• Dauerleistung
  • 8 Ohm: 2x 14 W
  • 4 Ohm: 2x 16 W
• Dynamikleistung
  • 8 Ohm: 37 W
  • 4 Ohm: 46 W
• Gesamtklirrfaktor: 0,8 %
• Dämpfungsfaktor: 30
• Frequenzgang: 7 - 30'000 Hz, + 1 dB, - 3 dB
• Signalrauschabstand:
• Fremdspannungsabstand: (bei Nennleistung)
  • Phono: 70 dB
  • Aux: 90 dB
• Stereokanaltrennung:
• Klangregelung:
  • Bass: 50 Hz, + 10 dB, - 12 dB
  • Höhen: 10 kHz, ± 10 dB
• Loudness: ja, + 12 dB bei 50 Hz, + 5 dB bei 10 kHz
• High Filter: ja, 7 kHz, - 6 dB / Oktave
• Low Filter (Subsonic):
• Mute:

Tuner

• Empfang: UKW/MW
• Frequenzen:
  • UKW: 88 - 108 MHz
  • MW: 530 - 1605 KHz
• Eingangsempfindlichkeit:
  • UKW: 1,9 µV
  • MW: 20 µV
• Frequenzgang:
  • UKW: 20 - 15.000 Hz
• Klirrfaktor:
  • UKW:
    • Mono: 0,4 %
    • Stereo: 0,6 %
• Signalrauschabstand: 60 dB
• Fremdspannungsabstand:
  • UKW:
    • Mono: 65 dB
    • Stereo: 63 dB
• Kanaltrennung: 35 dB
• Trennschärfe:
  • UKW: 80 dB
  • MW: 22 dB
• Gleichwellenselektion:
  • UKW: 2,0 dB
• Nebenwellenselektion: 40 dB
• Spiegelfrequenzdämpfung:
  • UKW: 80 dB
• ZF-Dämpfung:
  • UKW: 85 dB
• AM-Unterdrückung: 45 dB

Besondere Ausstattungen

• UKW Muting

Bemerkungen

• Weitere Modelle der gleichen Serie:
• Technics SA-4400
• Technics SA-5200
• Technics SA-5500
• Technics SA-5800
• Technics SA-6200
• Technics SA-6500

Bilder

• Auszug aus Prospekt: Technics SA-5200

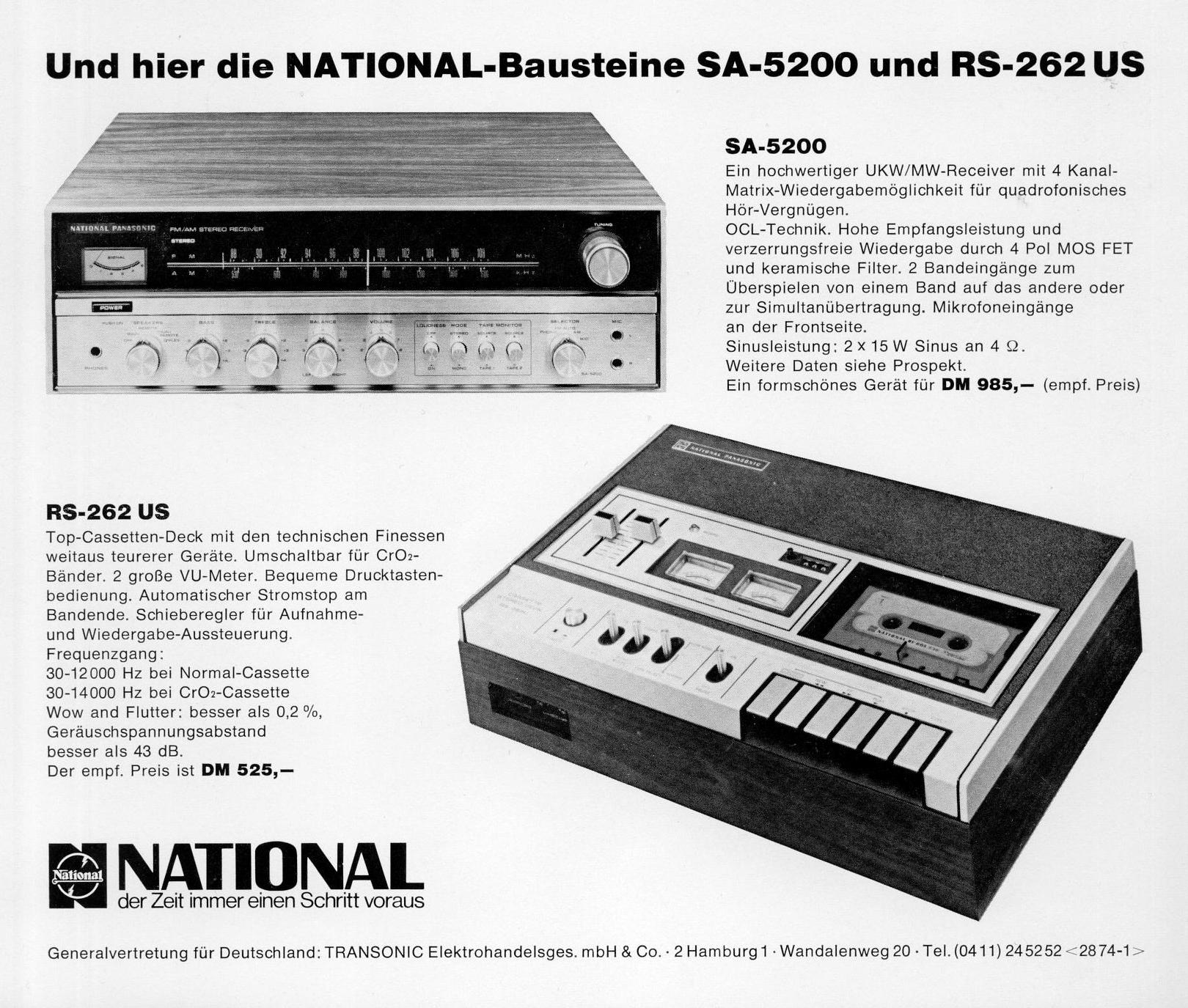

• Auszug aus Prospekt: National Panasonic, Technics RS-262 US, SA-5200

• Auszug aus US-Werbung: Technics SA-5200, SA-5500, SA-5800, SA-6200, SA-6500
