Toshiba SA-735

Aus HifiWiki
Wechseln zu: Navigation, Suche

Daten[Bearbeiten]

Allgemein

  • Hersteller: Toshiba
  • Modell: SA-735
  • Baujahre: 1978 - 1980
  • Hergestellt in: Japan
  • Farbe: Silber
  • Fernbedienung: nein
  • Leistungsaufnahme: 270 W
  • Abmessungen: 450 x 145 x 400 mm (BxHxT)
  • Gewicht: 11,5 kg
  • Neupreis ca.: 300 US-$, 800 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono MM: 2,5 mV, 47 kOhm, max. 200 mV
    • Aux: 150 mV, 47 kOhm
    • Tape Play 1, 2: 150 mV, 47 kOhm
    • Tape Play DIN: 150 mV, 47 kOhm
    • Antenne UKW / MW: 75, 300 Ohm / 300 Ohm
  • Anzahl der Ausgänge:
    • Tape Rec 1, 2: 150 mV
    • Tape Rec DIN: 30 mV
    • Kopfhörer (6,3mm Klinke)
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor):
    • 8 Ohm: 2x 35 W (RMS, 20 - 20'000 Hz, 0,08 %)
    • 4 Ohm:
  • Dynamikleistung:
    • 8 Ohm:
    • 4 Ohm:
  • Gesamtklirrfaktor: < 0,08 %
  • Dämpfungsfaktor: 50 (bei 8 Ohm)
  • Frequenzgang:
    • Phono: 30 - 15'000 Hz, ± 0,2 dB
    • Hochpegel: 10 - 40'000 Hz (+0,5 dB, -1 dB)
  • Signalrauschabstand:
    • Phono: 72 dB
    • Hochpegel: 95 dB
  • Klangregelung:
    • Bass: ± 10 dB bei 100 Hz
    • Höhen: ± 10 dB bei 10 kHz
  • Loudness: + 8 dB bei 100 Hz, + 4 dB bei 10 kHz
  • Low Filter:
  • High Filter: - 6 dB / Oktave bei 7 kHz
  • Mute:


Tuner

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 525 - 1605 KHz
  • Eingangsempfindlichkeit:
    • UKW: 1,9µV
    • MW: 300µV
  • Frequenzgang: 20 - 15'000 Hz, ± 0,5 dB
  • Klirrfaktor UKW (1 kHz):
    • Mono: < 0,08 %
    • Stereo: < 0,1 %
  • Signalrauschabstand:
    • UKW Mono: 75 dB
    • UKW Stereo: 68 dB
    • MW: 30 dB
  • Kanaltrennung: 50 dB (1 kHz)
  • Trennschärfe: 60 dB
  • Gleichwellenselektion: 1,0 dB
  • Nebenwellenselektion: 80 dB
  • Spiegelfrequenzdämpfung:
    • UKW: 85 dB
    • MW: 50 dB
  • ZF-Dämpfung:
    • UKW: 100 dB
    • MW: 40 dB
  • AM-Unterdrückung: 55 dB


Besondere Ausstattungen

  • Tape Dubbing
  • UKW Muting


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

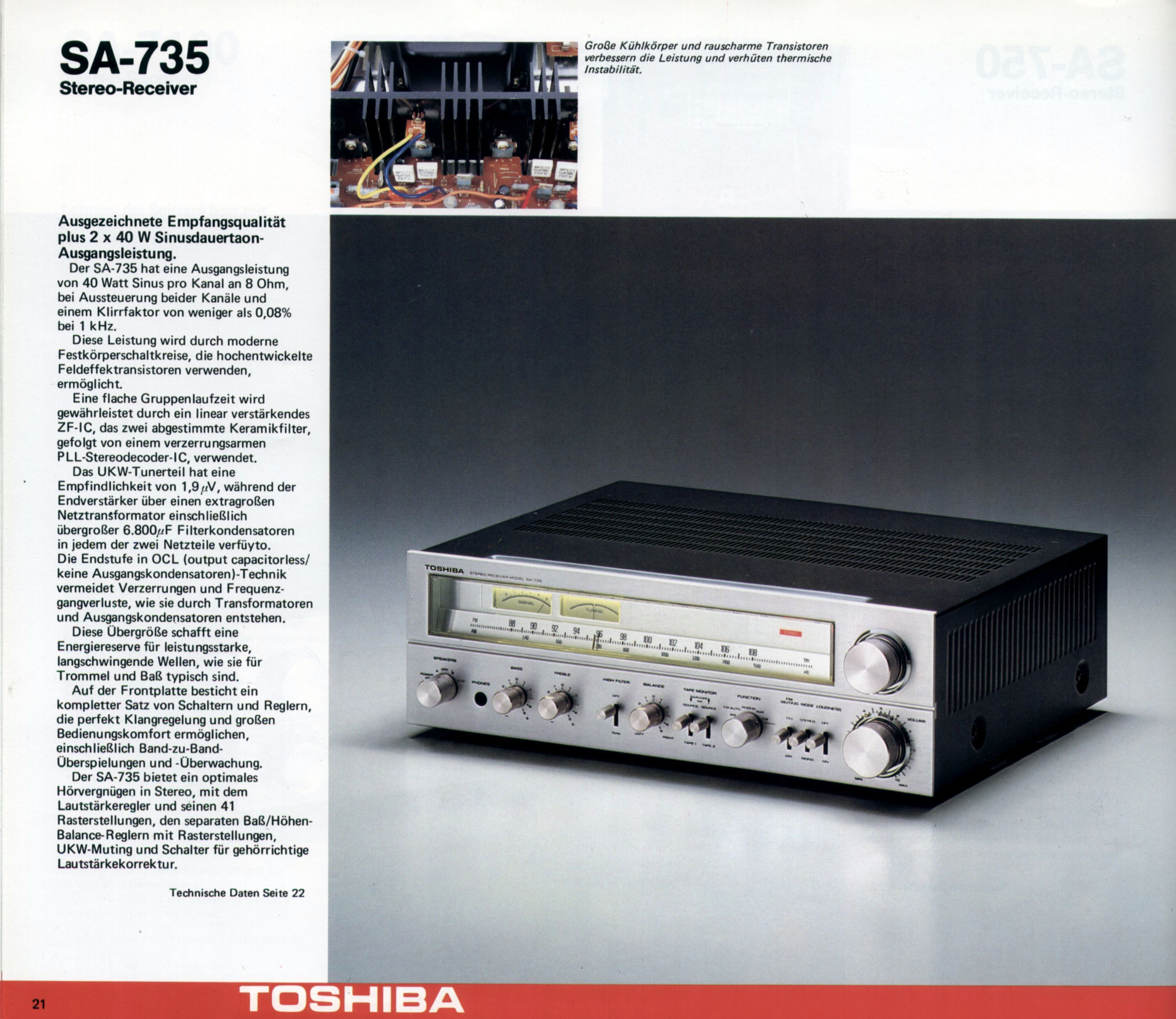

  • Auszug aus Prospekt: Toshiba SA-735

Toshiba SA-735-Prospekt-1.jpg
