Akai AT-2200

Daten[Bearbeiten]

Allgemein

  • Hersteller: Akai
  • Modell: AT-2200
  • Baujahre: 1977 - 1979
  • Hergestellt in: Japan
  • Farbe: Schwarz, Silber
  • Fernbedienung: nein
  • Leistungsaufnahme:
  • Abmessungen: 380 x 125 x 263 mm
  • Gewicht: 4,2 kg
  • Neupreis ca.: 448 DM


Anschlüsse

  • Anzahl der Ausgänge: 2
    • Line Fix: 0,75 V, 1 kOhm
  • Anzahl der Eingänge:
    • Antenne Impedanz UKW:
      • 75 Ohm Koaxial, Unbalanced
      • 300 Ohm Balanced


Technische Daten

  • Empfang: UKW/MW
  • Frequenzen:
    • UKW: 88-108 MHz
    • MW: 520-1605 kHz
  • Frequenzgang:
  • Eingangsempfindlichkeit:
    • UKW: 1,2 μV
    • MW: 180 μV/7 μV (ext.)
  • Klirrfaktor:
    • Mono: <0,3%
    • Stereo: <0,5%
  • Signalrauschabstand:
    • UKW: >70 dB
    • MW: >45 dB
  • Kanaltrennung: >40 dB bei 1 kHz
  • Trennschärfe:
  • Gleichwellenselektion: 1,3 dB
  • Nebenwellenselektion: >85 dB bei 98 MHz
  • Spiegelfrequenzdämpfung:
    • UKW: >55 dB bei 98 MHz
    • MW: >55 dB bei 1000 kHz
  • ZF-Dämpfung:
    • UKW: >85 dB bei 98 MHz
    • MW: > 45 dB
  • AM-Unterdrückung: >50 dB
  • Ausgangsspannung:
    • UKW: 0-1000 mV
    • MW: 0-350 mV


Besondere Ausstattungen

  • Ausgangspegel regelbar
  • Geräusch Filter


Bemerkungen[Bearbeiten]



Bilder[Bearbeiten]

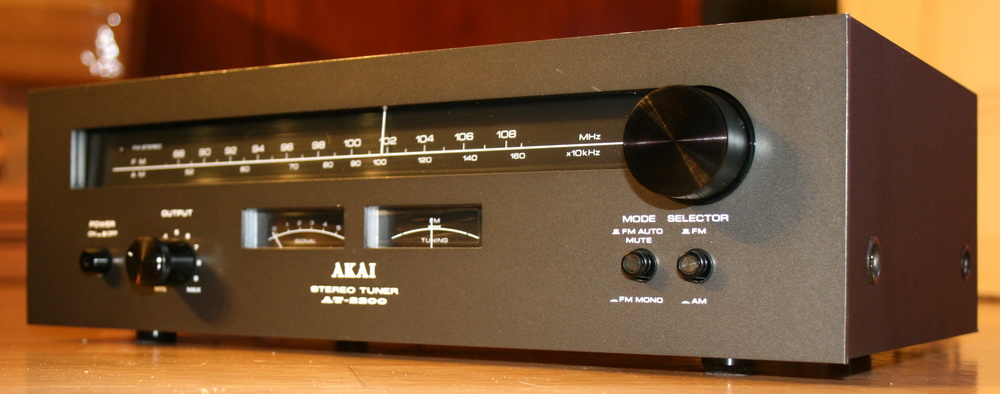

  • Bild: Akai AT-2200

Тортик, AKAI AT2200, AM2200 008.jpg

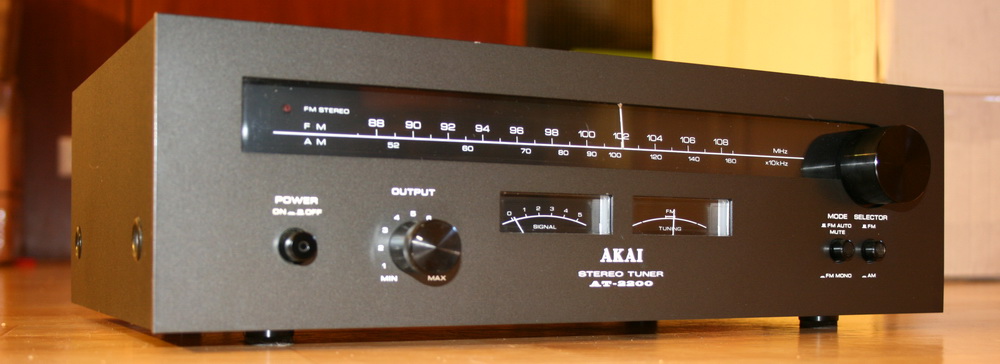

  • Bild: Akai AT-2200

AKAI AT2200 009.JPG


  • Bild: Akai AT-2200

AKAI AT2200 010.JPG


Berichte[Bearbeiten]

Akai AM-AT-2200-Prospekt-1977.jpg


Akai AM-AT-2200-Prospekt-19771.jpg
