JVC JA-X 9

Daten

Allgemein

• Hersteller: JVC
• Modell: JA-X 9
• Typ: Quadro-Verstärker mit eingebautem CD-4
• Baujahre: 1975 - 1976
• Hergestellt in: Japan
• Farbe: Front Champagner, Gehäuse Blech grau
• Fernbedienung:
• Leistungsaufnahme: 380 W
• Abmessungen: 420 x 138 x 362 mm
• Gewicht: 12 kg
• Neupreis ca.:

Anschlüsse:

• Anzahl der Eingänge:
  • Phono 1, 2: 1,5 mV, 100 kOhm
  • AUX 1, 2, 3: 200 mV, 50 kOhm
  • Tape Play 1, 2: 200 mV, 50 kOhm
• Anzahl der Ausgänge:
  • Tape Rec 1, 2: 100 mV
  • Tape Rec DIN: 30 mV
  • 2 Lautsprecherpaare: 1 x Vorne, 1 x Hinten
    • 4-Kanal: 4 - 16 Ohm
    • 2-Kanal BTL: 8 - 16 Ohm
  • 2 x Kopfhörerausgang Vorne + Hinten: je 6,3 mm Klinke

Technische Daten:

Verstärker:

• Dauerleistung: Quadrophonie, 20-20 kHz
  • 8 Ohm: 4 x 25 Watt
  • 4 Ohm: 4 x 31 Watt
• Musikleistung: Quadrophonie, 20-20 kHz
  • 8 Ohm:
  • 4 Ohm:
• Dauerleistung: BTL Stereo, 20- 20 kHz
  • 8 Ohm: 2 x 56 Watt
  • 4 Ohm:
• Musikleistung: BTL Stereo, 1 kHz
  • 8 Ohm:
  • 4 Ohm:
• Gesamtklirrfaktor: 0,5 % bei Nennleistung
• Dämpfungsfaktor: 50 bei 8 Ohm, 1 kHz
• Frequenzgang: 25 - 40'000 Hz, ± 0,5 dB
• Leistungsbandbreite: 5 - 200'000 Hz, - 3 dB
• Fremdspannungsabstand: 90 dB
• Kanaltrennung: 55 dB (1 kHz)
• Signalrauschabstand:
  • Phono: 61 dB
  • High Level: 75 dB
• Klangregelung:
  • Bass: ± 10 dB bei 100 Hz
  • Hochton: ± 10 dB bei 10 kHz
• Loudness: ja, + 12 dB bei 50 Hz, + 6 dB bei 10 kHz
• Low Filter (Subsonic): ja
• High Filter: ja
• Muting: - 20 dB

CD-4 Demodulator-Teil:

• Eingangsempfindlichkeit: 2,5 mV
• Eingangsimpedanz: 100 kOhm
• Klirrfaktor: 0,07 %
• Signalrauschabstand: > 70 dB
• Kanaltrennung bei 1 kHz:
  • Links zu Rechts: 50 dB
  • Vorne zu Hinten: 30 dB
• Frequenzumfang: 20 - 15'000 Hz

Besondere Ausstattungen

• Bestückt mit allen Quadrophonie-Systemen (auf der Frontplatte einstellbar):
  • CD-4
  • Discrete
  • Matrix 1, 2
• 4 VU-Meter, Bereich umschaltbar
• Tape Dubbing

Bemerkungen

• Vorgängermodelle JVC Quadro Verstärker:
  • JVC 4VN-550
  • JVC 4VN-770
  • JVC 4VN-880
  • JVC 4VN-990

• Korrespondierender Tuner:
  • JVC VT-700

• Korrespondierender Equalizer:
  • JVC SEA-V 7 E

Bilder

• Auszug aus Prospekt: JVC JA-X 9

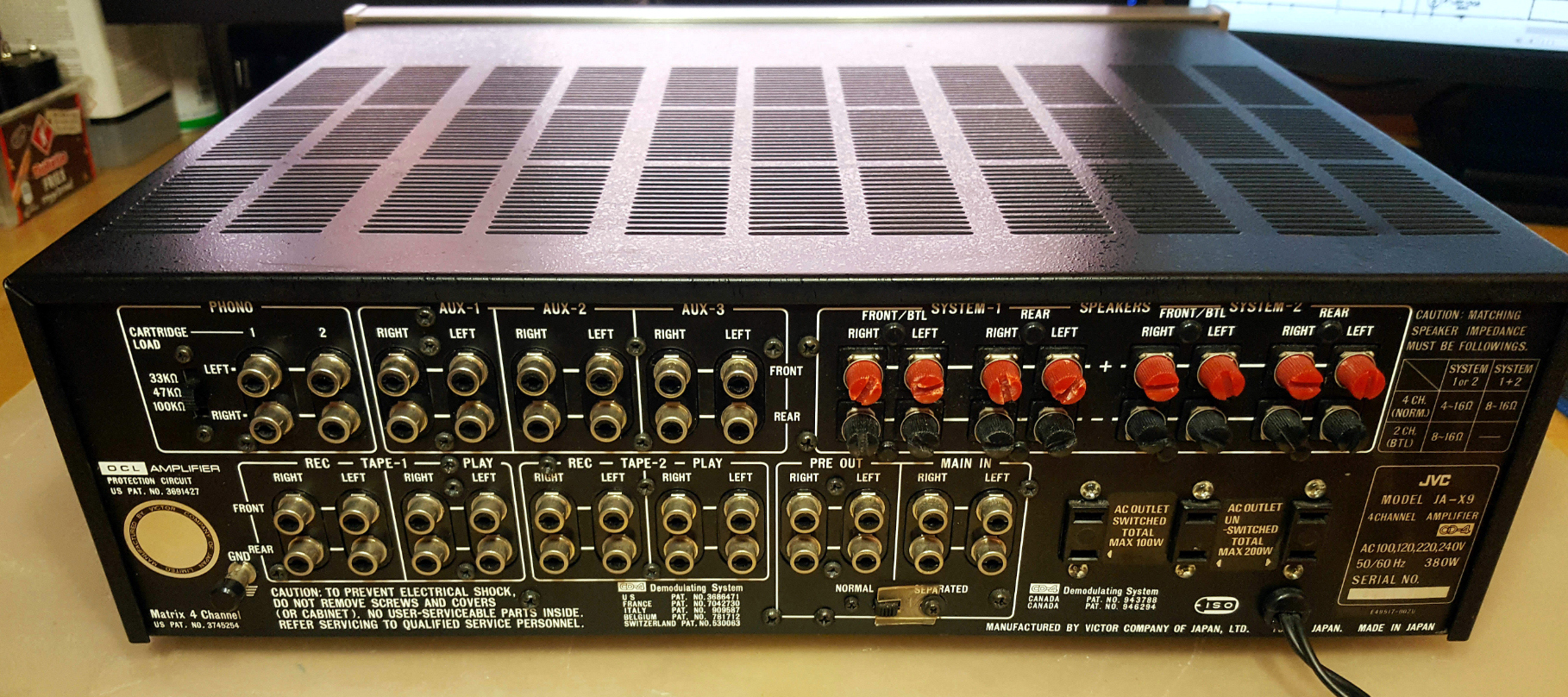

• Bild: JVC JA-X 9 Rückseite

• Einführung in die JVC 4-Kanal Wiedergabetechnik
