Daten[Bearbeiten]

Allgemein

  • Hersteller: JVC
  • Modell: P-L 10
  • Baujahre: 1981 - 1990
  • Hergestellt in: Japan
  • Farbe: Holz / Metall Silber
  • Typ: Stereo-Vorverstärker
  • Fernbedienung: nein
  • Leistungsaufnahme: 65 Watt
  • Abmessungen: 460 x 144 x 420 mm (BxHxT)
  • Gewicht: 12 kg.
  • Neupreis ca.: 250'000 Yen (1981) / 1'500 US-$ (1983) / UVP 3'998 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono 1 MM: 2,5mV / 47kOhm; umschaltbar: 100 Ohm / 47kOhm ; 470pF / 220pF / 47pF
    • Phono 1 MC: 200µV / 47kOhm; umschaltbar: 100 Ohm / 47kOhm ; 470pF / 220pF / 47pF
    • Phono 2 MC: 70µV / 47kOhm; umschaltbar: 100 Ohm / 47 Ohm / 10 Ohm
    • Tuner/Aux/Tape 1&2: 150mV / 47kOhm
  • Anzahl der Ausgänge:
    • Pre out, Direct mode: 2V / 220 Ohm
    • Rec out: 150mV / 220 Ohm


Technische Daten

  • Frequenzgang: 20 Hz...20 kHz, ± 0,2dB
  • Klirrfaktor:
    • 0,002% (20 Hz...20 kHz bei 15V Rec out)
    • 0,002% (20 Hz...20 kHz bei 10V Pre out)
  • Signalrauschabstand:
    • Phono 1 MM: 85 / 84 / 92dB (IHF A / IHF-A202 / DIN)
    • Phono 1 MC: 68 / 77 / 82dB (IHF A / IHF-A202 / DIN)
    • Phono 2 MC: 68 / 76 / 76dB (IHF A / IHF-A202 / DIN)
    • Lines: 105 / 100 / 110dB (IHF A / IHF-A202 / DIN)
  • Stereokanaltrennung:
  • Klangregelung:
    • Bass: ± 8dB @ 100 Hz
    • Höhen: ± 8dB @ 10 kHz
  • Loudness: nein
  • High Filter:
  • Low Filter (Subsonic): 6dB/Oktave unter 18 Hz
  • Mute: ja

Besondere Ausstattungen

  • Einstellregler unter Frontklappe

Bemerkungen[Bearbeiten]

  • Weitere Modelle der gleichen Serie:
  • Vorverstärker:
  • JVC P-L 10



Bilder[Bearbeiten]

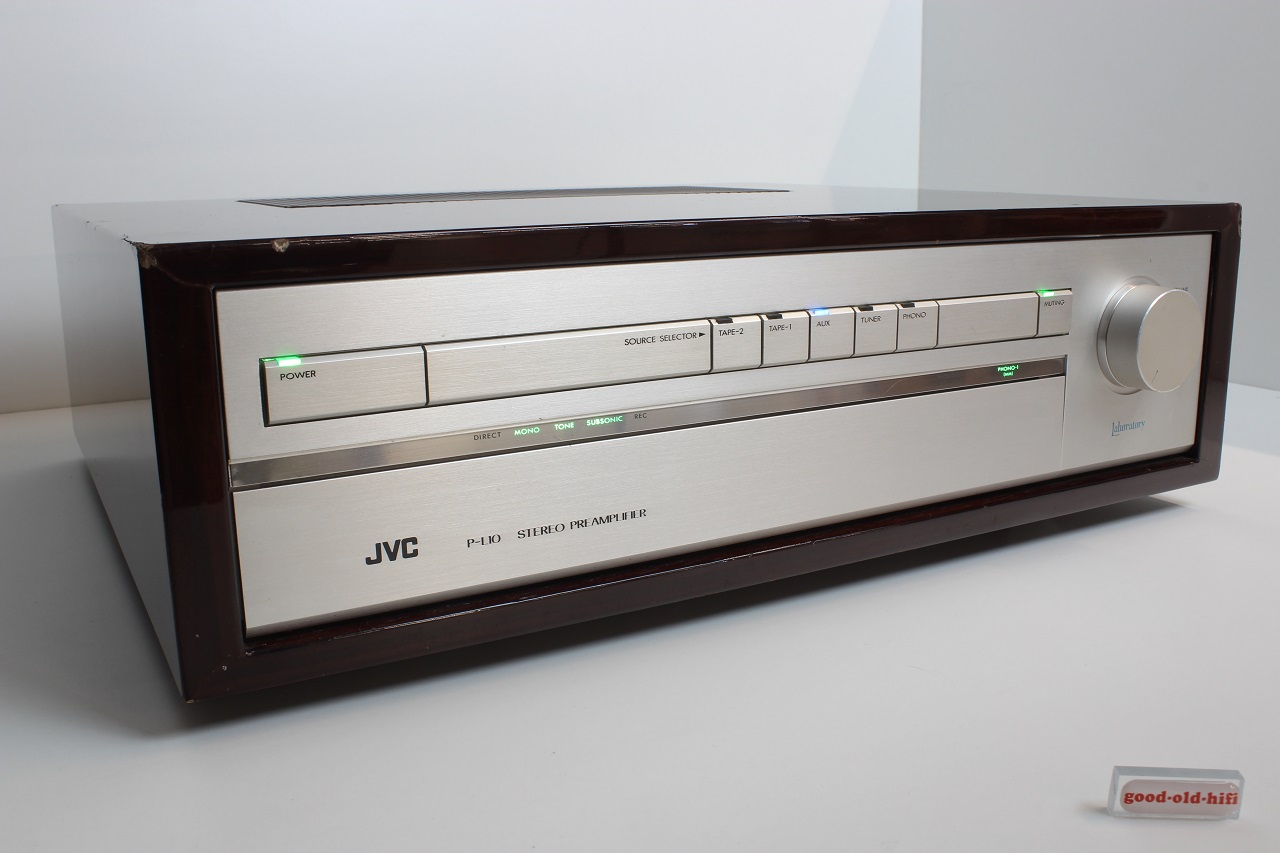

  • Bild: JVC P-L 10 Vorverstärker

JVC PL-10-4.jpg


  • Bild: JVC P-L 10 Vorverstärker Einstellregler unter Frontklappe

JVC ML-PL-10-3.jpg


Berichte[Bearbeiten]

  • Testbericht: Fono Forum 9/1982
