Daten[Bearbeiten]

Allgemein

  • Hersteller: JVC
  • Modell: RX-1050 VPTN
  • Typ: Surround 2- / 4-Kanal Receiver
  • Baujahre: 1992 - 1995
  • Hergestellt in: Japan
  • Farbe: Titan Silber
  • Fernbedienung: JVC RM-SR-1050
  • Leistungsaufnahme: 630 W
  • Abmessungen(BxHxT): 452 x 156 x 393mm
  • Gewicht: 12,5 kg
  • Neupreis ca.: 2'700 DM


Anschlüsse:

  • Anzahl der Eingänge:
    • Phono MM: 2,5 mV, 47 kOhm
    • Phono MC: 0,25 mV, 100 Ohm
    • CD, Video: 230 mV, 47 kOhm
    • DAT Play: 230 mV, 47 kOhm
    • Tape Play 1, 2: 230 mV, 47 kOhm
    • VDP Play: 230 mV, 47 kOhm
    • VCR Play 1, 2: 230 mV, 47 kOhm
    • Digital DAT Play: 0,5 Vp-p bei 75 Ohm
    • Digital VCR 1, 2 In: 0,5 Vp-p bei 75 Ohm
    • CD Optical: - 23 bis - 14 dBm
    • VDP Optical: - 23 bis - 14 dBm
    • Antenne: 75 Ohm, 300 Ohm
  • Anzahl der Ausgänge:
    • DAT: 230 mV
    • Tape Rec 1, 2: 230 mV
    • VCR Rec 1, 2: 230 mV
    • Pre-Out: umschaltbar Front / Rear
    • Center Out:
    • Mono Out:
    • Digital DAT Rec: 0,5 Vp-p bei 75 Ohm
    • Digital Monitor Out: 0,5 Vp-p bei 75 Ohm
    • Digital VDP Out: 0,5 Vp-p bei 75 Ohm
    • Digital VCR 1, 2 Out: 0,5 Vp-p bei 75 Ohm
    • Kopfhörer: 8 - 16 Ohm
    • 3 Lautsprecherpaare (2x Vorne, 1x Hinten)
    • 1 Lautsprecher (Center


Technische Daten

Verstärker

  • Dauerleistung (bei Klirrfaktor)
    • 8 Ohm 2-Kanal: 2x 120 W RMS, 20 - 20.000 Hz, < 0,007%
    • 8 Ohm Surround:
      • Lautsprecher Vorne: 2x 120 W RMS
      • Lautsprecher Center: 1x 70 W RMS
      • Lautsprecher Hinten: 2x 30 W RMS
  • Dynamikleistung
    • 8 Ohm:
    • 4 Ohm:
    • 2 Ohm: 2x 360 W
  • Gesamtklirrfaktor: 0,003% bei 120 W
  • Dämpfungsfaktor: 45 bei 8 Ohm
  • Frequenzgang:
    • Phono: 20 - 20'000 Hz, ± 0,5 dB
    • High Level: 5 - 70.000 Hz, + 0 dB, - 1 dB
  • Signalrauschabstand:
    • Phono: 80 dB
    • High Level: 100 dB
  • Klangregelung Equalizer:
    • Equalizer 7 Mittenfrequenzen: 63 Hz, 160 Hz, 400 Hz, 1 kHz, 2,5 kHz, 6,3 kHz, 16 kHz
  • Regelbereich: ± 10 dB
  • Loudness: ja
  • High Filter: ja
  • Low Filter (Subsonic): ja
  • Muting: ja
  • Abtastfrequenzen Digital zu Analog Konverter: 32 kHz, 44,1 kHz, 48 kHz


Tuner

  • Empfang: UKW/MW
  • Frequenzen:
    • UKW: 88 - 108 MHz
    • MW: 535 - 1605 KHz
  • Eingangsempfindlichkeit:
    • UKW: 1,8µV
    • MW: 30µV
  • Übertragungsbereich: 30 - 15.000 Hz (+ 0,5 dB, - 3 dB)
  • Klirrfaktor: 0,15% (Mono), 0,2% (Stereo)
  • Signalrauschabstand: 81 dB (Mono), 73 dB (Stereo)
  • Kanaltrennung: 40 dB bei 1 kHz
  • Trennschärfe: 80 dB bei 400 kHz
  • Gleichwellenselektion: 1,5 dB
  • Nebenwellenselektion: 65 dB
  • Spiegelfrequenzdämpfung: 80 dB
  • ZF-Dämpfung: 85 dB
  • AM-Unterdrückung: 55 dB


Video

  • Format: PAL
  • Eingangsempfindlichkeit:
    • Video (Komposit): 1 Vp-p bei 75 Ohm
    • S-Video Y (Luminanz): 1 Vp-p bei 75 Ohm
    • C (Chrominanz): 0,286 Vp-p bei 75 Ohm
  • Aufnahme:
    • Video (Komposit): 1 Vp-p bei 75 Ohm
    • S-Video Y (Luminanz): 1 Vp-p bei 75 Ohm
    • C (Chrominanz): 0,286 Vp-p bei 75 Ohm
  • Signalrauschabstand: 45 dB
  • Übersprechdämpfung: 45 dB
  • Synchronisation: Negativ


Besondere Ausstattungen

  • Digital Akustik Prozessor mit 6 voreingestellten Klangfeldern
  • Dolby Pro-Logic Surround
  • 3 Videoeingänge mit S-Video Anschlüssen und Klangwahl
  • 40 Speicherplätzen für frei wählbare Einstellungen für UKW / MW
    • Auto-Memory möglich
  • 5-stellige Sendernamenanzeige
  • Equalizer mit 5 Speicherplätzen für frei wählbare Einstellungen
  • Pre-Out Front & Rear
  • FM-Muting
  • Compu-Link Anschlüsse für AV und TV
  • Videoeingänge SVHS
  • Programmierfähige Fernbedienung mit Hintergrundbeleuchtung und Berührungsdisplay
  • Schlummerschaltung
  • Dynamic Super-A Schaltung mit GM-Treiber, siehe auch:


Bemerkungen[Bearbeiten]

  • Letzter großer Receiver von JVC






Bilder[Bearbeiten]

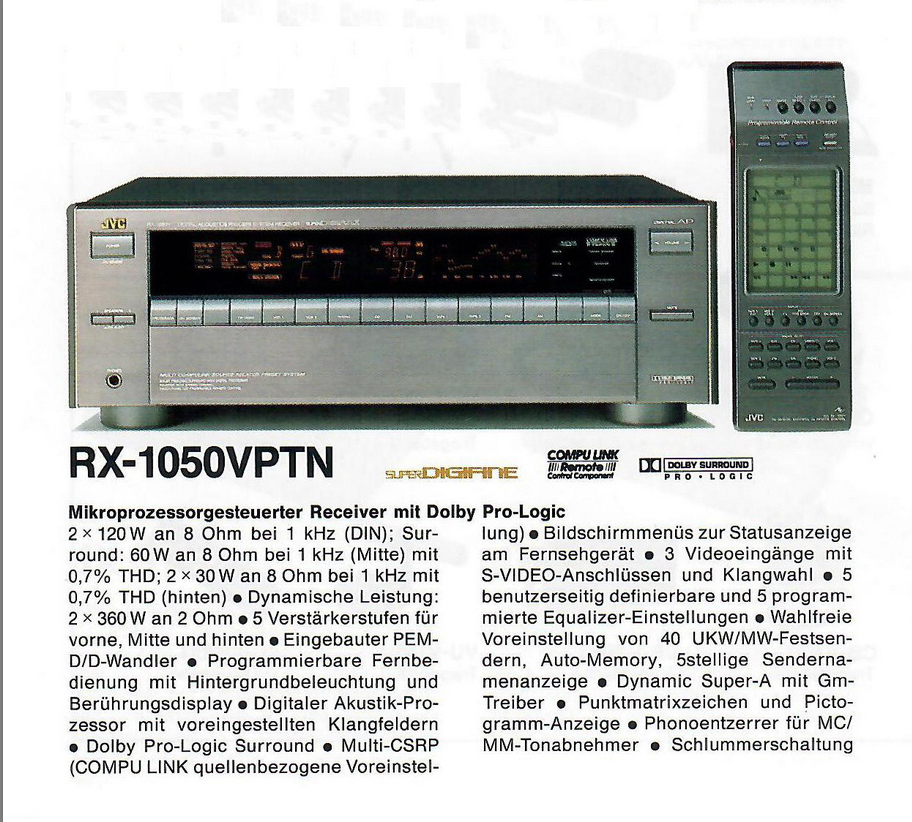

  • Auszug aus Prospekt: JVC RX-1050 VPTN

JVC RX-1050-Prospekt-2.jpg
