Nakamichi SR-3 E

Daten

Allgemein

• Hersteller: Nakamichi
• Modell: SR-3E
• Baujahre: 1987 - 1990
• Hergestellt in: Japan
• Farbe: Schwarz
• Fernbedienung: nein
• Leistungsaufnahme: max. 300 W
• Abmessungen (BxHxT): 430 x 100 x 370 mm
• Gewicht: 8,5 kg
• Neupreis ca.: 1.500,- DM

Anschlüsse

• Anzahl der Eingänge:
  • 1x Video/Aux (200 mV, 20 kOhm)
  • 1x Video/Tape
  • 1x Tape In (200 mV, 20 kOhm)
  • 1x CD In (200 mV, 20 kOhm)
  • Phono (MM 140 mV; 47kOhm / MC 3/8 mV; 100 Ohm )
  • FM-Antenne (75/300 Ohm)
  • AM-Antenne
• Anzahl der Ausgänge:
  • 1x Tape Out
  • 1x Video/Taope Out
  • 1x Monitor Out
  • Kopfhörer (6,3mm Klinke)
  • 2 Lautsprecherpaare

Technische Daten

Verstärker

• Sinus Dauerleistung
  • 8 Ohm: 2x 55 W (DIN),

• Impulsleistung
  • 8 Ohm: 2 x 64 W
  • 4 Ohm: 2 x 90 W
• Gesamtklirrfaktor: 0,1% (bei Nennleistung)
• Dämpfungsfaktor: 77 (8 Ohm)
• Frequenzgang: 20 - 20.000 Hz (+0; -1 dB, Deutschlandmodell)
• Frequenzgang: 20 - 20.000 Hz (+0; -0,5 dB, alle anderen
• Frequenzgang: 5 - 45.000 Hz (+0; -3 dB, Deutschlandmodell)
• Frequenzgang: 5 - 75.000 Hz (+0; -3 dB, alle anderen)
• Signalrauschabstand:
  • Phono: besser 78 dB MM; 71 dB MC
  • Endstufe: besser 105 dB
• Klangregelung:
  • Bass: ja
  • Mitten: nein
  • Höhen: ja
• Loudness: ja
• Subsonic: ja
• Mute:
• Direct/Line-Straight:
• Stereokanaltrennung:

Tuner

• Empfang: UKW, MW
• Frequenzen:
  • UKW: 87,4 - 108 MHz
  • MW: 515 - 1.611 kHz
• Frequenzgang: 20 - 15.000 Hz
• Eingangsmpfindlichkeit:
  • UKW Mono: 23 dBf / 7.7 µV
  • UKW Stereo: 43 dBf / 77.4 µV
  • MW: 53 dB µV/m
• Klirrfaktor UKW: kleiner 0,2%
• Klirrfaktor MW: kleiner 0,3%
• Signalrauschabstand: 74 dB (Mono), 69 dB (Stereo)
• Fremdspannungsabstand:
• Kanaltrennung: besser 43 dB (1kHz)
• Trennschärfe UKW: 70 dB (+/-300kHz)
• Trennschärfe MW : 20 dB (+/-9kHz)
• Gleichwellenselektion: 2.0 dB
• Nebenwellenunterdrückung: besser 90 dB
• Spiegelfrequenzdämpfung: besser 75 dB
• ZF-Dämpfung: besser 80dB
• AM-Unterdrückung: besser 60 dB
• Ausgangspegel:
• RDS: nein
• Stationsspeicher: 10

Besondere Ausstattungen

• hier, wenn vorhanden

Bemerkungen

• Weitere Modelle der gleichen Serie: SR2-E; SR4-E
• Nachfolgeserie: TA2-E ..TA4-E

• STASIS - Schaltung in Lizenz Threshold Co.

Bilder

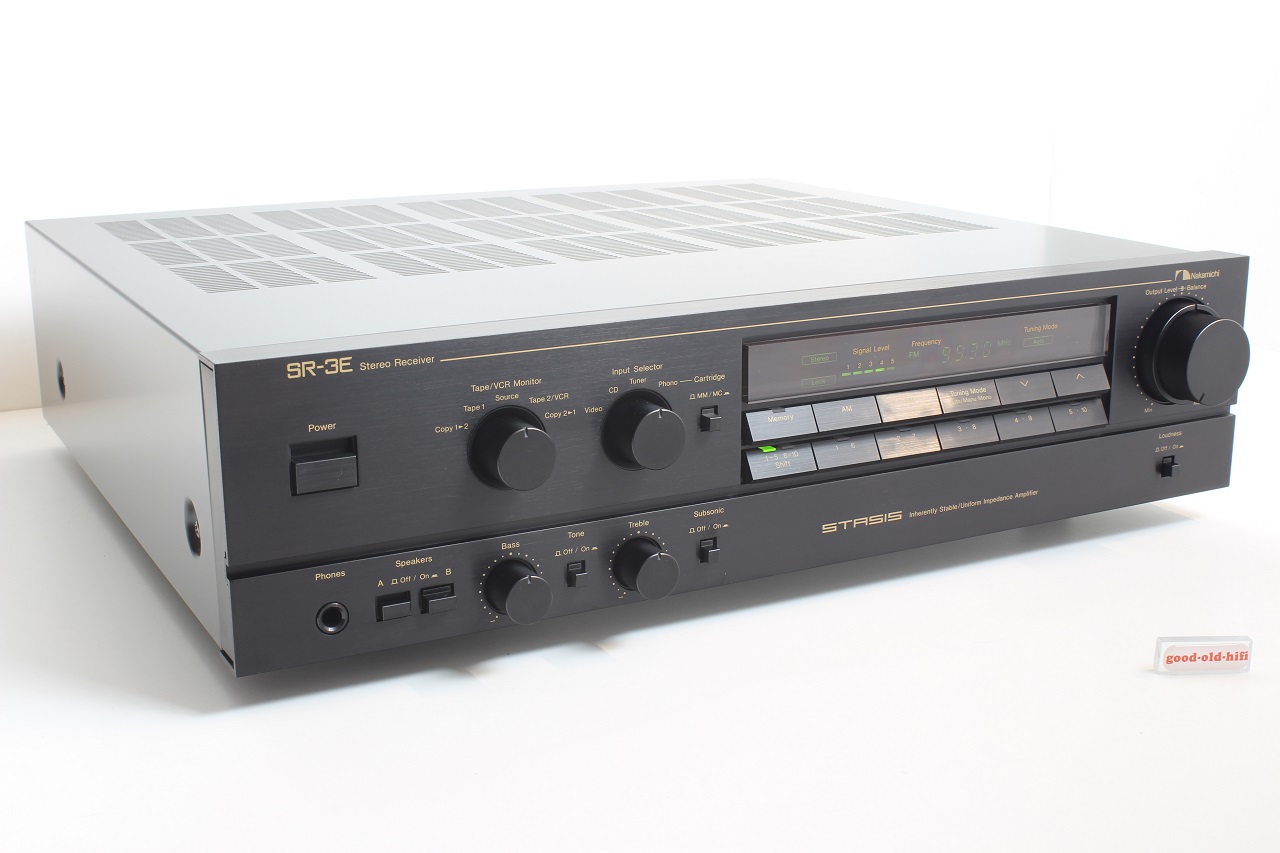

• Bild Nakamichi SR-3E

Berichte

• Reiner Kruse bei hifi-classic-reparatur.de (2. April 2014), siehe auch Link unten:

"Die von Threshold entwickelte Stasis-Schaltung, Garant für laststabile Stromversorgung im niedrigohmigen Leistungsbereich, werkelte in den bekannten Endstufen, und in den flachen Receivern!

Die SR-2,3 und 4 Receiver, SR-4 sogar fernbedienbar, hatten eine gute Phonosektion (der 2er leider nur MM) und natürlich einen hervorragenden Tuner eingebaut. Dabei sehen die Teile noch schick aus und sind gut stellbar, halt keine Trümmer.
Wenn man heute, nach über 20 Jahren, ein halberlei gepflegtes Gerät in die Finger bekommt, laufen sie einwandfrei. Eine Fertigungsqualität, der die Europäer und Amis hinterherliefen!"
