Onkyo A-8690

Daten[Bearbeiten]

Allgemein

  • Hersteller: Onkyo
  • Modell: A-8690 - Integra Serie
  • Typ: Vollverstärker
  • Baujahre: 1989 - 1990
  • Hergestellt in: Japan
  • Farbe: Schwarz
  • Fernbedienung: nein
  • Abmessungen: 435 x 164 x 392 mm (BxHxT)
  • Gewicht: 14,5 kg
  • Neupreis ca.: 1.500,- DM


Technische Daten

  • Leistung:
    • 100 Watt an 8 Ohm, beide Kanäle ausgesteuert, 20 Hz bis 20 kHz, 0,008% Klirrfaktor
  • Ausgangsleistung:
    • 310 Watt an 2 Ohm
    • 220 Watt an 4 Ohm
  • Gesamtklirrfaktor:
    • 0,008% bei Nennleistung
    • 0,008% bei 1 Watt
  • Frequenzgang: CD, Tuner - 2Hz bis 50kHz
  • Harmonische Gesamtverzerrung: 0,008%
  • Eingangsempfindlichkeit: 0,16 mV (MC), 2,5 mV (MM), 150 mV (Leitung)
  • Signal-Rausch-Verhältnis: 75 dB (MC), 94 dB (MM), 107 dB (Leitung)
  • Ausgang: 150 mV (Leitung), 1 V (Pre out)
  • Lautsprecherlastimpedanz: 4Ω (Minimum)
  • Digitale Eingänge: koaxial, optisch
  • CD - Direct: ja


Besonderheiten

  • Spitzenmodel Vollverstärker der Integra-Serie von Onkyo
  • echter 18-Bit-Linearkonverter mit 8-fach-Oversampling-Technik
  • Opto-Drive-System
  • D/A Wandler mit automatischer Erkennung und Umschaltung der Sampling-Frequenzdes Eingangssignals(32,0/44,1/48,0 KHz)
  • Modulare Konstruktion mit getrennten Schaltungsblocken
  • Eingänge=CD,Dat ,Tuner, Phono,Tape
  • Drei Videoeingänge: VDP, VCR und CDV
  • Phono MM/MC schaltbar
  • Digital 3:optical
  • Digital 1/2 :coaxial
  • Rec Selector zum Bestimmen des Aufzunehmenden Programms beim gleichzeitigen hören einer anderen Signalquelle
  • Video Mode
  • Bass, Kontrabass, Höhen und Balance
  • Speaker A/B getrennt schaltbar(4 Lautsprecher anschliessbar)
  • Direct-Funktion
  • Muting-Funktion
  • Vergoldeter Kopfhöreranschluss

Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

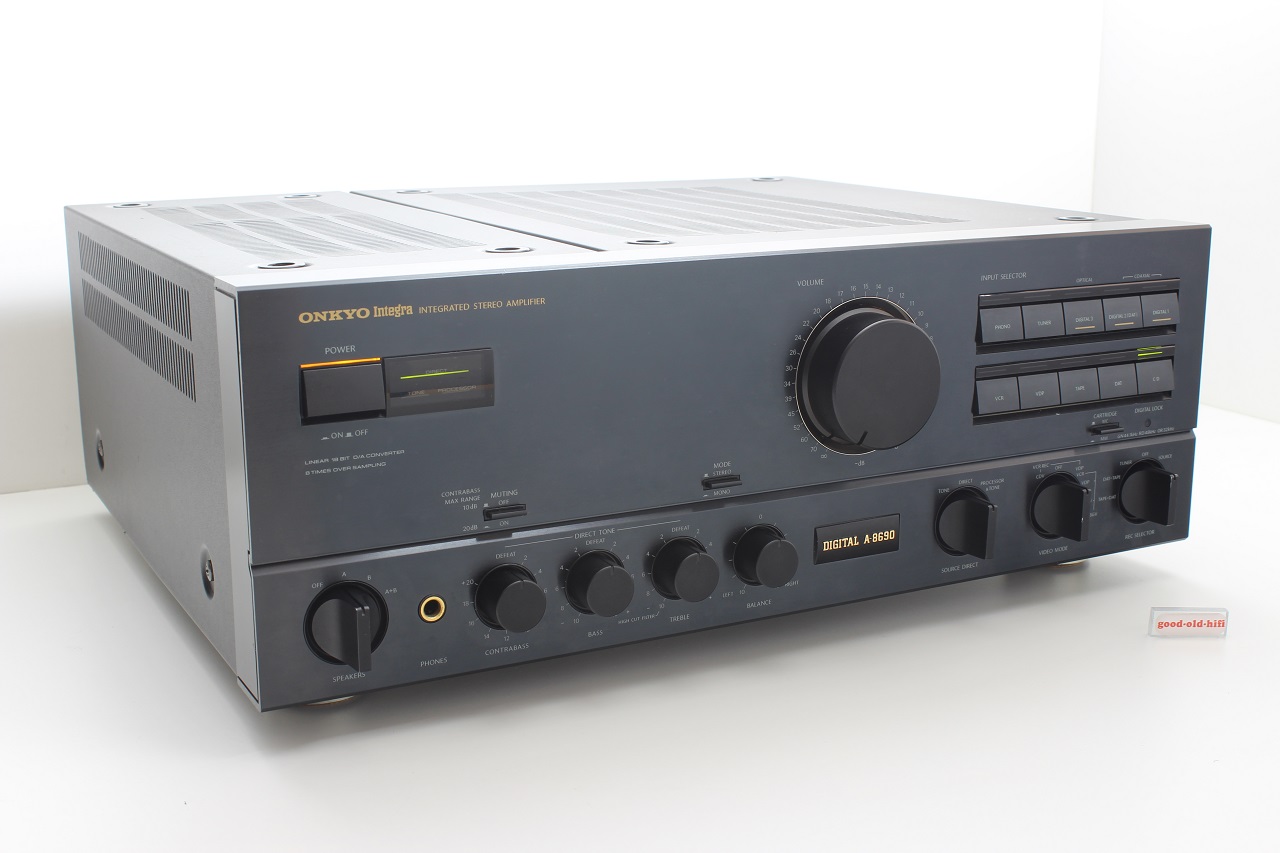

  • Bild: Onkyo A-8690 Onkyo A-8690.JPG

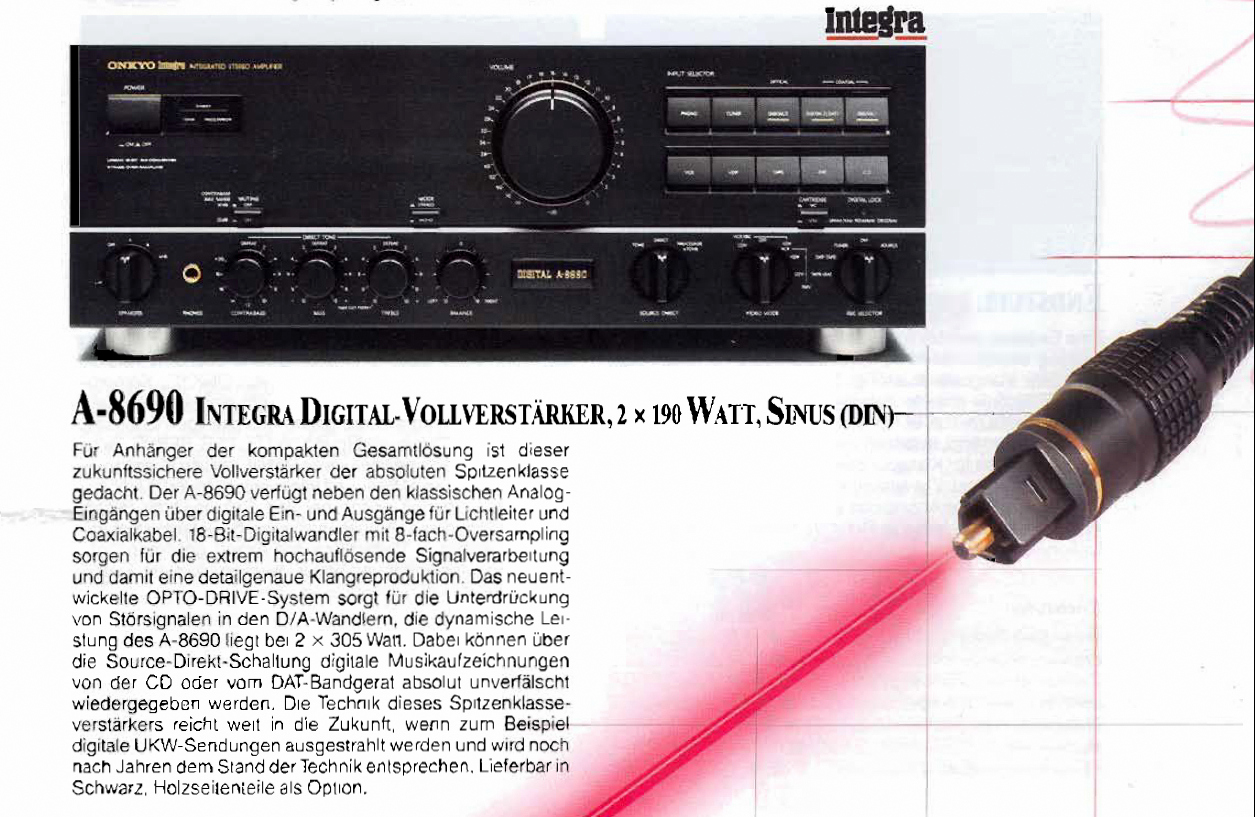

  • Auszug aus Prospekt: Onkyo A-8690

Onkyo A-8690-Prospekt-1.jpg

Berichte[Bearbeiten]

  • Bericht in "FonoForum" 2 / 1989
