Onkyo A-8990

Daten

Allgemein

• Hersteller: Onkyo
• Modell: A-8990 Grand Integra (Baugleich wie A-G 10)
• Baujahre: 1988 - 1991
• Hergestellt in: Japan
• Farbe: Schwarz
• Fernbedienung: RC-AV 20 M
• Leistungsaufnahme:
• Abmessungen (BxHxT): 477 x 183 x 453 mm
• Gewicht: 32 kg
• Neupreis: 4.800,- DM (UVP)

Anschlüsse

• Anzahl der Analog Eingänge:
  • Phono MM: 2,5 mV, 50 kOhm (max. 210 mV)
  • Phono MC: 0,11 mV, 100 Ohm
  • Tuner: 150 mV, 50 kOhm
  • CD 1, 2: 150 mV, 50 kOhm
  • VDP: 150 mV, 50 kOhm
  • DAT: 150 mV, 50 kOhm
  • VCR: 150 mV, 50 kOhm
  • Tape Play 1, 2: 150 mV, 50 kOhm
  • Tape Play 2 DIN?:
  • Prozessor In: 150 mV, 50 kOhm
  • Main In: 1 V, 20 kOhm
• Anzahl der Digital Eingänge:
  • Koaxial 1, 2, 3: 0,5 V, 75 Ohm
  • Optisch 1, 2, 3: Optical TOS - 17,5 dBm bis - 27 dBm
• Anzahl der Analog Ausgänge:
  • Tape Rec 1, 2: 150 mV, 470 Ohm
  • DAT: 150 mV / 470 Ohm
  • Pre out: 1 V, 1 kOhm
  • Kopfhörer:
  • 2 Lautsprecherpaare
• Anzahl der Digital Ausgänge:
  • Koaxial 1, 2: 75 Ohm

Technische Daten

• Dauerleistung (bei Klirrfaktor)
  • 8 Ohm: 2x 135 W (20 Hz - 20'000 Hz, 0,008% THD)
  • 4 Ohm:
• Dynamikleistung
  • 8 Ohm: 2x 180 W
  • 4 Ohm: 2x 280 W
  • 2 Ohm: 2x 460 W
• Frequenzgang:
  • Phono: 20 Hz - 20 kHz, RIAA Abweichung < 0,2 dB
  • Hochpegel: 2 Hz - 100 kHz + 0 dB, - 1 dB
• Klirrfaktor: 0,005 %
• Dämpfungsfaktor: 100 (8 Ohm)
• Signalrauschabstand:
  • Phono MC: 85 dB
  • Phono MM: 89 dB
  • Hochpegel: 107 dB
• Klangregelung
  • Bass: ± 10 dB (20 Hz)
  • Kontra-Bass: ± 10 dB
  • Höhen: ± 8 dB (20 kHz)
• Loudness: + 10 dB bei 100 Hz / + 3 dB bei 10 kHz
• High Filter: - 6 dB/ Oktave bei 6 kHz
• Low Filter: - 12 dB/ Oktave bei 30 Hz
• Muting: - 20 dB

Digital Sektion

• Wandler: 18-Bit, 8-fach Oversampling
• Abtastrate: 352,8 kHz
• Sampling-Frequenzen: 32 kHz/ 44,1 kHz/ 48 kHz
• Frequenzgang: 2 Hz - 20 kHz
• Geräuschspannungsabstand: 110 dB
• Dynamikbereich: 103 dB
• Klirrfaktor: 0,0015 % THD (1 kHz)
• Max. Ausgangsspannung: 2 V

Besondere Ausstattungen

• Massiv gebauter laststabiler Spitzenklasseverstärker
• Getrennte Transformatoren für analoge und digitale Sektion
• Schliessbare Frontklappe für weniger benötigte Schalter und Regler
• Umfangreiche analoge und digitale Anschlussmöglichkeiten
• Videosektion (Composite)
• Phono MM/MC umschaltbar
• Damals beste DAC Sektion (2x 18 Bit mit Optodrive) von Onkyo integriert
• Einschleifmöglichkeit für Prozessorsignal (z.B. Equalizer)
• Vor-/Endstufe auftrennbar
• Klangregelung mit zusätzlicher Kontrabassregler
• Direct Schaltung zum Überbrücken der Klangregelung
• Fernsteuerbar

Bemerkungen

Weitere Modelle der gleichen Serie:

• A-8620
• A-8630
• A-8640
• A-8650
• A-8670
• A-8690
• A-8990

• Korrespondierender CD-Player - Grand Integra:
• DX-6990

Bilder

• Auszug aus Prospekt 1: Onkyo A-8990

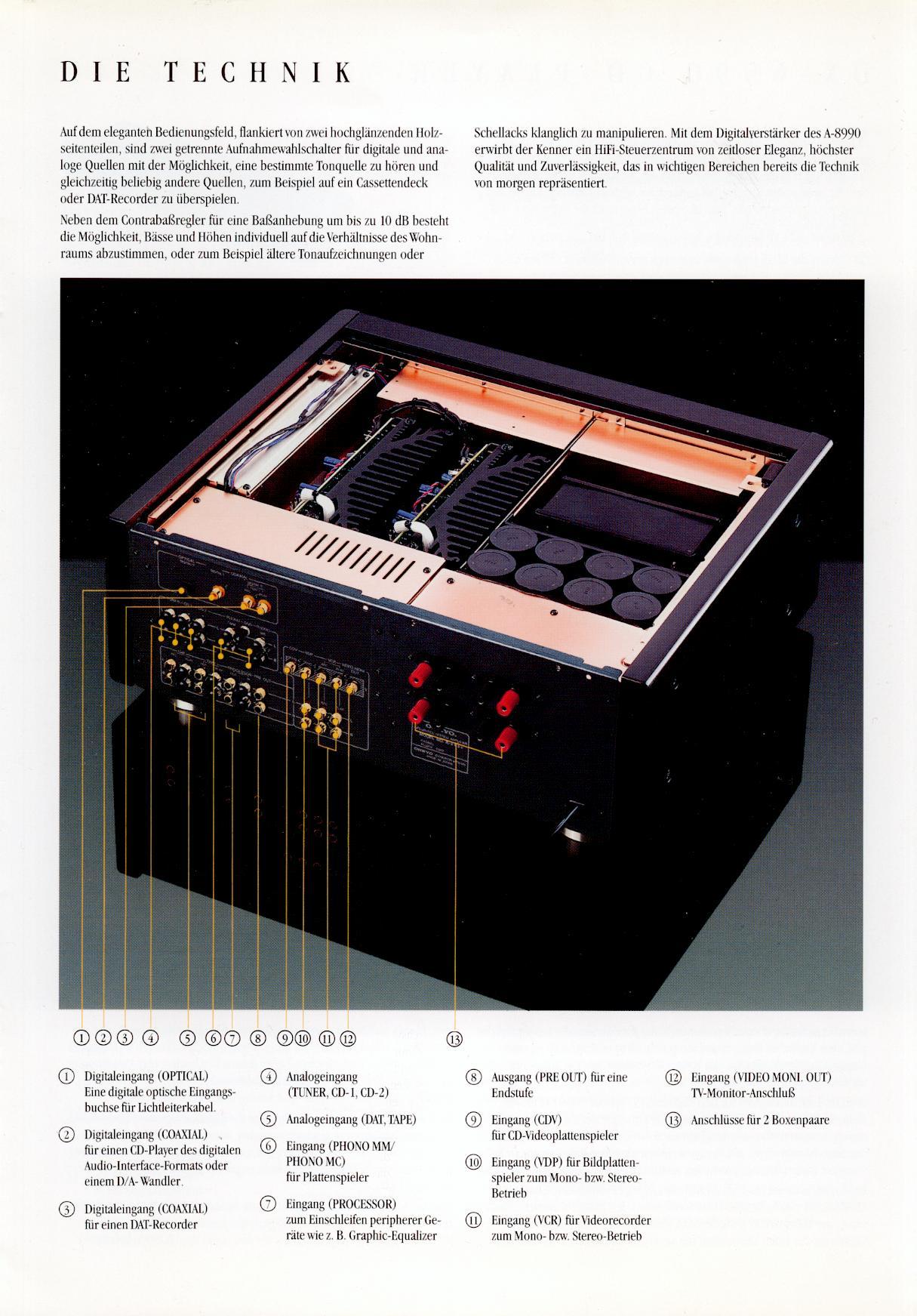

• Auszug aus Prospekt 2: Onkyo A-8990

Berichte

Stereoplay 6/89
