Revox B 760
Daten[Bearbeiten]
Allgemein
- Hersteller: Revox
- Modell: B 760
- Baujahre: 1977 - 1982
- Hergestellt in: Schweiz
- Farbe: alu/grau-anthrazit
- Fernbedienung:
- Leistungsaufnahme: 40 W
- Abmessungen (BxHxT): 452 x 151 x 348 mm
- Gewicht: 12 kg
- Neupreis ca.: 2'200 DM
Anschlüsse
- Anzahl der Ausgänge: 3
- Audio: Cinch 1,9 V / 200 Ohm
- einstellbar: 0 bis -20 dB
- Stationen einstellbar: +-6 dB
- Oszilloskop-Ausgang
- Serial Link: 6-polige Buchse zum Anschluss an das Revox Fernsteuersystem
- Audio: Cinch 1,9 V / 200 Ohm
- Anzahl der Eingänge: 2
- Antenne A: koaxial, 75 Ohm
- Antenne B: symmetrisch, 300 Ohm
Technische Daten
- Sendervorwahl: 15 Stationstasten, Raster 25 kHz
- Genauigkeit: ± 0,005%
- Nutzbare Empfindlichkeit
- 2 µV (Mono)
- 20 µV (Stereo)
- Grenzempfindlichkeit 0,7 µV
- Spiegelselektion 106 dB
- Nebenwellen-Unterdrückung 106 dB
- ZF-Unterdrückung 110 dB
- Capture Ratio 0,8 dB
- Trennschärfe 80 dB
- NF-Verzerrungen 0,075%
- Fremdspannungsabstand 75 dB
- Stereo-Übersprechdämpfung 42 dB
- Bestückung
- 65 ICs
- 63 Transistoren
- 2 Dioden-Matritzen (91 Dioden)
- 42 Dioden
- 19 Abstimm-Doppeldioden
- 3 Brückengleichrichter
- 7 Sieben-Segment-Anzeigen
Besondere Ausstattungen
- 15 Festspeicher
Bemerkungen[Bearbeiten]
- Weitere Modelle der gleichen Serie:
- Verstärker:
- Revox B 750
- Revox B 750 MK II
- Endverstärker:
- Revox A 740
- Tuner:
- Revox B 760
- Receiver:
- Revox B 780
- Preceiver:
- Revox B 739
- CD-Player:
- Revox B 126
- Tape Deck:
- Revox B 710
- Spulentonband:
- Revox B 77
- Plattenspieler:
- Revox B 790
- Revox B 795
- Lautsprecher:
- Revox BR 320
- Revox BR 430
- Revox BR 530
- Revox Symbol B
- Revox Triton B
Bilder[Bearbeiten]

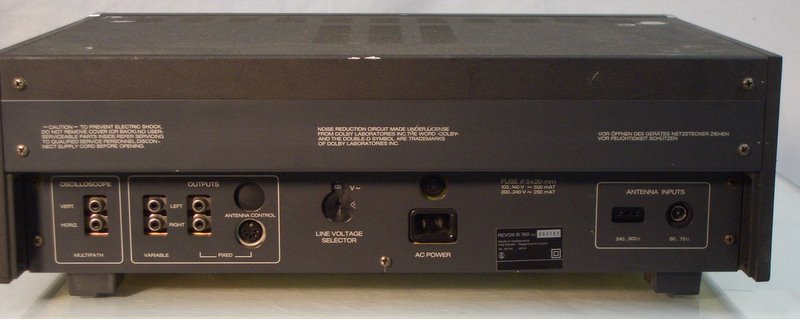

- Bild: Revox B 760
- Bild: Revox B 760
- Auszug aus Prospekt: Revox B 760
Berichte[Bearbeiten]
- Audio 7/1980
- HiFi Stereophonie 7/1978
- Stereoplay 12/1981
- Audio 12/1982 (Vergleichstest)
