Technics SA-5070

Daten[Bearbeiten]

Allgemein

  • Hersteller: Technics
  • Modell: SA-5070 / SA-5070K
  • Baujahre: um 1977
  • Hergestellt in: Japan
  • Farbe: silber (SA-5070), braun (SA-5070K)
  • Fernbedienung: nein
  • Leistungsaufnahme: 170 W
  • Abmessungen: 420 x 142 x 295 mm (BxHxT)
  • Gewicht: 7,2 kg
  • Neupreis ca.: 700 DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono: 2,5 mV / 47 kOhm
    • Aux: 150 mV / 33 kOhm
    • Tape: 180 mV / 39 kOhm
    • Antenne FM (75/300 Ohm), AM
  • Anzahl der Ausgänge:
    • Tape Rec: 150 mV
    • Tape Rec DIN: 30 mV
    • Kopfhörer (6,3mm Klinke)
    • 2 Lautsprecherpaare


Technische Daten

Verstärker

  • Dauerleistung (20-20.000 Hz)
    • 8 Ohm: 2x 15 W
    • 4 Ohm: 2x 18 W
  • Dynamikleistung
    • 8 Ohm:
    • 4 Ohm:
  • Gesamtklirrfaktor: 0,5%
  • Dämpfungsfaktor:
  • Frequenzgang:
    • 20 - 20.000 Hz (±0,8 dB)
    • Leistungsbandbreite: 5 - 30.000 Hz (-3 dB)
  • Signalrauschabstand:
  • Fremdspannungsabstand: (bei Nennleistung)
    • Phono: 65 dB
    • AUX: 78 dB
  • Stereokanaltrennung:
  • Klangregelung:
    • Bass: 50 Hz, ±10 dB
    • Höhen: 10 kHz, ±10 dB
  • Loudness: ja
  • High Filter: nein
  • Low Filter (Subsonic): nein
  • Mute: FM Muting
  • Direct/Line-Straight: nein


Tuner

  • Empfang: UKW, MW
  • Frequenzen:
    • UKW:
    • MW:
  • Frequenzgang:
    • UKW: 20 - 15.000 Hz (+1/-2 dB)
  • Eingangsmpfindlichkeit:
    • UKW: 1,9 µV (300 Ohm), 0,9 µV (75 Ohm)
    • MW: 30 µV, 300 µV/m
  • Klirrfaktor:
    • UKW: 0,35 % (Stereo)
  • Signalrauschabstand:
  • Fremdspannungsabstand:
    • UKW: 58 dB (Stereo)
  • Kanaltrennung:
    • UKW: 42 dB
  • Trennschärfe:
    • UKW: 65 dB
    • MW: 30 dB
  • Gleichwellenselektion:
    • UKW: 1,5 dB
  • Nebenwellenselektion: 75 dB
  • Spiegelfrequenzdämpfung:
    • UKW: 55 dB
    • MW: 40 dB
  • ZF-Dämpfung:
    • UKW: 80 dB
    • MW: 40 dB
  • AM-Unterdrückung: 55 dB


Besondere Ausstattungen

  • In Anthrazit und Silber erhältlich


Bemerkungen[Bearbeiten]


Bilder[Bearbeiten]

  • Auszug aus Prospekt: Technics SA-5070

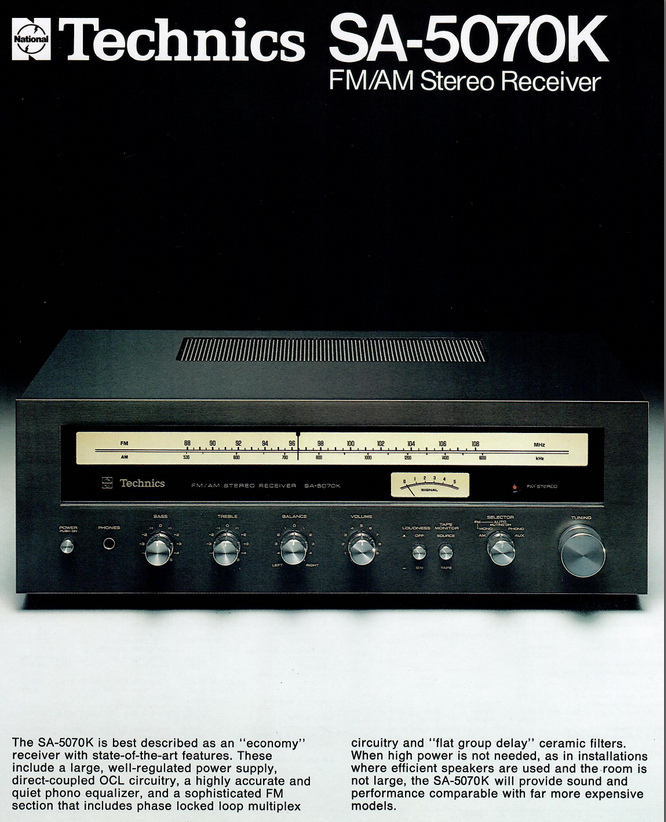

  • Technics SA-5070K-Prospekt-2.jpg
