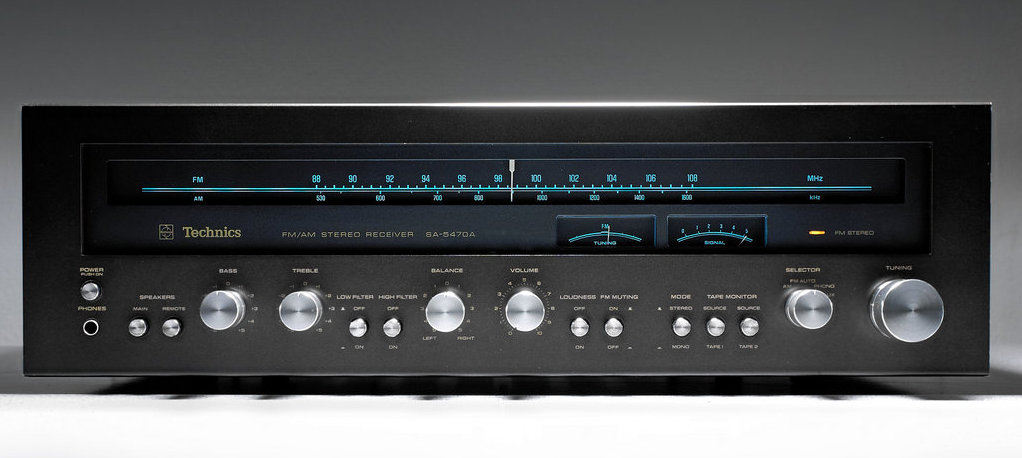

Technics SA-5470

Daten[Bearbeiten]

Allgemein

Hersteller: Technics
Modell: SA-5470 / SA-5470K
Baujahre: 1977 - 1978
Hergestellt in: Osaka, Japan
Farbe: Silber (SA-5470), Schwarz (SA-5470K), Holzgehäuse
Fernbedienung: Nein
Leistungsaufnahme: 500 W max.
Abmessungen (BxHxT): 500 x 150 x 420 mm
Gewicht: 14 kg
Neupreis ca.: 400 US-$ (USA, 1977), entspricht etwa 1'600 DM

Anschlüsse

Anzahl der Eingänge:
- Phono: 2,5 mV / 47 kOhm
- Aux: 150 mV / 35 kOhm
- Band In 1: 180 mV / 40 kOhm
- Band In 2: 150 mV / 35 kOhm
- Antenne (75/300 Ohm)
Anzahl der Ausgänge:
- Band Out 1: 180 mV
- Band Out 2: 150 mV
- Kopfhörer (6,3mm Klinke)
- Lautsprecher

Technische Daten

Verstärker

Dauerleistung (1 kHz / 20-20.000 Hz)
- 8 Ohm: 2x 68 W / 2x 65 W
- 4 Ohm: 2x 78 W / 2x 72 W
Dynamikleistung
- 8 Ohm:
- 4 Ohm:
Gesamtklirrfaktor: 0,1%
Dämpfungsfaktor:
Frequenzgang: 10 - 40.000 Hz (-3 dB)
Signalrauschabstand:
Fremdspannungsabstand: (bei Nennleistung)
- Phono: 65 dB
- Aux: 80 dB
Stereokanaltrennung:
Klangregelung:
- Bass: 50 Hz, ± 13 dB
- Höhen: 10 kHz, ± 12 dB
Loudness:
High Filter:
Low Filter (Subsonic):
Mute:
Direct/Line-Straight:

Tuner

Empfang: UKW/ MW
Frequenzen:
- UKW: 88 - 108 MHz
- MW: 530 - 1605 KHz
Eingangsempfindlichkeit:
- UKW: 1,8 µV
- MW: 30 µV
Frequenzgang:
- UKW: 20 - 15.000 Hz, ± 1 dB
Klirrfaktor:
- UKW: 0,25% (Stereo)
Signalrauschabstand:
Fremdspannungsabstand:
- UKW: 54 dB (Stereo)
Kanaltrennung:
Trennschärfe:
- UKW: 70 dB
- MW: 22 dB
Gleichwellenselektion:
- UKW: 1,5 dB
Nebenwellenselektion:
Spiegelfrequenzdämpfung:
- UKW: 53 dB
ZF-Dämpfung:
- UKW: 80 dB
AM-Unterdrückung: 60 dB

Besondere Ausstattungen

UKW Muting
Tape Dubbing

Bemerkungen[Bearbeiten]

Vorgängermodell: Technics SA-5460
Technics SA-5460

Nachfolgemodell: Technics SA-700
Technics SA-700

Bilder[Bearbeiten]

Auszug aus Prospekt: Technics SA-5470
