Technics SA-700

Daten

Allgemein

• Hersteller: Technics
• Modell: SA-700 / SA-700K
• Baujahre: 1978 - 1979
• Hergestellt in: Osaka, Japan
• Farbe: Silber (SA-700) oder Schwarz (SA-700K), Holzgehäuse
• Fernbedienung: Nein
• Leistungsaufnahme: 850 W
• Abmessungen (BxHxT): 510 x 390 x 160 mm
• Gewicht: 16.1 kg
• Neupreis ca.: 1'800 DM

Anschlüsse

• Anzahl der Eingänge:
  • Phono: 2.5 mV / 47 kOhm
  • Aux: 150 mV / 47 kOhm
  • Tape 1 (Playback): 180 mV / 47 kOhm
  • Tape 2 (Playback): 150 mV / 47 kOhm
  • UKW Antenne (75/300 Ohm)
  • MW Antenne
• Anzahl der Ausgänge:
  • PRE OUT: 1V / 4,7 kOhm
  • Tape 1 (REC OUT): 150 mV (Cinch); 30mV/ 80 kOhm (DIN)
  • Tape 2 (REC OUT): 150 mV
  • 2 Lautsprecherpaare (4-16 Ohm, 1 Paar, 8-16 Ohm, 2 Paare)

Technische Daten

Verstärker

• Dauerleistung (1 kHz / 20-20.000 Hz)
  • 8 Ohm: 2x 110 W / 2x 100 W
  • 4 Ohm: 2x 120 W / 2x 110 W
• Dynamikleistung
  • 8 Ohm:
  • 4 Ohm:
• Gesamtklirrfaktor: 0,04%
• Dämpfungsfaktor:
  • 8 Ohm: 50
  • 4 Ohm: 25
• Frequenzgang:
  • Leistungsbandbreite: 10 - 40.000 Hz (- 3 dB)
  • Phono (RIAA): 30 - 15'000 Hz (± 0,2dB)
  • AUX: 20 - 20.000 Hz (+ 0, - 0,3 dB)
  • AUX: 10 - 40.000 Hz (- 1 dB)
• Signalrauschabstand (IHF A):
  • bei Nennleistung, 4 Ohm
    • Phono: 75 dB (IHF A: 83 dB)
    • Aux: 88 dB (IHF A: 95 dB)
  • bei -26 dB:
    • Phono: 65 dB
    • Aux: 70 dB
  • bei 50 mV:
    • Phono: 55 dB
    • Aux: 55 dB
• Frequenzgang: 20 - 20.000 Hz
• Fremdspannungsabstand:
• Klangregelung:
  • Bass:
  • Mitten:
  • Höhen:
• Loudness: Ja
• High Filter: Ja
• Low Filter (Subsonic): Ja
• Mute:

Tuner

• Empfang: UKW/ MW
• Frequenzen:
  • UKW: 88 - 108 MHz
  • MW: 530 - 1605 KHz
• Eingangsempfindlichkeit:
  • UKW: 1,5 µV
  • MW: 300 µV
• Frequenzgang: 20 - 18.000 Hz (+ 0,2 dB, - 0,8 dB)
• Klirrfaktor: 0,1/0,2% (Mono/Stereo, 1 kHz)
• Signalrauschabstand: 73 dB (Stero)
• Kanaltrennung:
• Trennschärfe:
• Gleichwellenselektion: 1,0 dB
• Nebenwellenselektion: 80 dB
• Nebenwellenselektion:
  • UKW: 85 dB
  • MW: 40 dB
• Spiegelfrequenzdämpfung:
  • UKW: 100 dB
  • MW: 70 dB
• ZF-Dämpfung:
  • UKW: 120 dB
  • MW: 70 dB
• AM-Unterdrückung: 60 dB

Besondere Ausstattungen

• Programmquellen- und Schutzschaltungsanzeige mit LED
• Zweifarbige 2x 12 Element LED Ausgangsleistungsanzeige
• Ein-/ Ausschaltbar und Faktor (1x/ 10x) wählbar
• Getrennte Klangregelung für Bässe, Mitten und Höhen
• Hoch- und Tiefton Filter oder in Umkehrfunktion zur Verstärkung (Boost)
• Gerasterte Volumen- und Klangregler
• Getrennte Signal- und Tuninganzeige
• Getrennte Stereo/Mono und Muting Schaltung
• Anschluss für zwei Kassettendecks mit Monitorfunktion
• Foliertes Holzgehäuse
• Ausgang für 4 Kanal UKW (hat sich nie durchgesetzt)
• Ausgang für AM Stereo (Hauptsächlich für Nordamerika)
• Vor-/Endstufe auftrennbar

Bemerkungen

• Die Skalenbeleuchtung erfolgt über Glühbirnen mit Bajonettverschluss. Die Originalbirnen wurden in hellblauen Lack getaucht. Farblose Ersatzbirnen gibt es hier: BA9S, 6,3V 0,25A

• Weitere Modelle der gleichen Serie:
• Technics_SA-100L
• Technics_SA-200
• Technics_SA-300
• Technics_SA-400
• Technics_SA-500
• Technics_SA-600
• Technics_SA-700
• Technics_SA-800
• Technics_SA-1000

Bilder

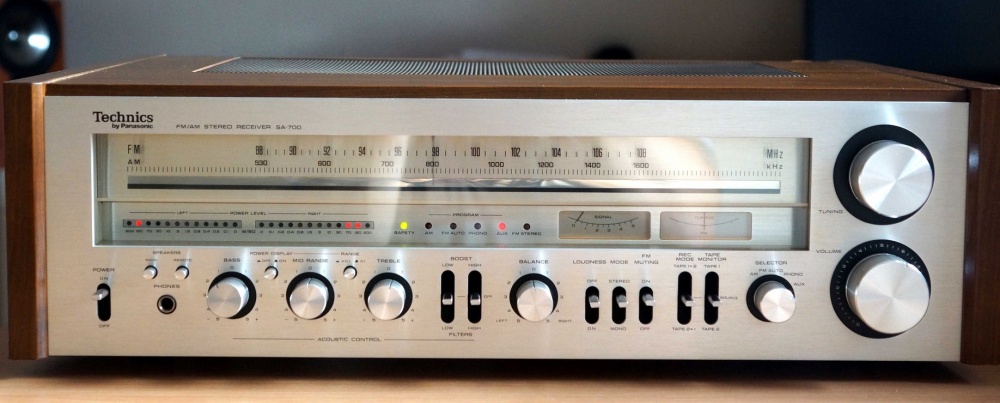

• Bild: Technics SA-700 in Silber

• Bild: Technics SA-700

• Bild: Technics SA-700
