Technics SA-600
Daten[Bearbeiten]
Allgemein
- Hersteller: Technics
- Modell: SA-600/ SA-600A
- Baujahre: 1978 - 1979
- Hergestellt in: Osaka, Japan
- Farbe: Schwarz (SA-600A) oder Silber (SA-600), Holzgehäuse
- Fernbedienung: Nein
- Leistungsaufnahme: 660 W
- Abmessungen (BxHxT): 450 x 149 x 329 mm
- Gewicht: 12,6 kg
- Neupreis ca.: 530 US-$, entspricht etwa 1'300 DM
Anschlüsse
- Anzahl der Eingänge: 6
- Phono: 2,5 mV, 47 kOhm
- Aux: 150 mV, 33 kOhm
- Playback Tape 1: 150 mV, 33 kOhm
- Playback Tape 2: 150 mV, 33 kOhm
- UKW Antenne
- MW Antenne
- Anzahl der Ausgänge: 2
- Rec Out Tape 1: 150 mV (Cinch/ DIN)
- Rec Out Tape 2: 150 mV (Cinch)
- 2 Netzsteckdosen (US-Norm) beide für max. 150 Watt ausgelegt, einer geschaltet, einer ungeschaltet
- Diese Steckdosen sind in Deutschland wegen der VDE-Normprüfung nicht zugelassen
Technische Daten
Verstärker
- Dauerleistung (20 - 20'000 Hz bei Klirrfaktor 0,04%)
- 8 Ohm: 2x 70 W
- 4 Ohm: 2x 80 W
- Dynamikleistung (bei Klirrfaktor 0,04%)
- 8 Ohm:
- 4 Ohm:
- Gesamtklirrfaktor: 0,04%
- Leistungsbandbreite:
- 4 Ohm: 10 - 35.000 Hz (- 3 dB)
- Dämpfungsfaktor:
- 8 Ohm: 50
- 4 Ohm: 25
- Frequenzgang:
- Phono (RIAA): 30 - 15.000 Hz (± 0,2 dB)
- AUX:
- 10 - 40.000 Hz (- 1 dB)
- 20 - 20.000 Hz (± 0,5 dB)
- Signalrauschabstand: 90 dB (Phono)
- Klangregelung:
- Bass: 50 Hz, ± 10 dB
- Höhen: 10 kHz, ± 10 dB
- Loudness: Ja
- High Filter: Ja
- Low Filter (Subsonic): Ja
- Mute: Nein
Tuner
- Empfang: UKW/ MW
- Frequenzen:
- UKW: 88 - 108 MHz
- MW: 530 - 1605 KHz
- Eingangsempfindlichkeit:
- UKW: 0,9 µV (S/R 20 dB, 75 Ohm)
- UKW: 1,3 µV (S/R 30 dB, 75 Ohm)
- UKW: 1,9 µV (Nutzbare)
- MW: 300 µV
- Frequenzgang:
- UKW: 20 - 15.000 Hz (+ 1 dB, - 2 dB)
- UKW: 20 - 14.000 Hz (±1,5 dB)
- Klirrfaktor:
- Mono: 0,15%
- Stereo: 0,3%
- Signalrauschabstand:
- Mono: 60 dB (75 dB IHF)
- Stereo: 56 dB (70 dB IHF)
- Kanaltrennung:
- 1 kHz: 45 dB
- 10 kHz: 35 dB
- Trennschärfe: 70 dB
- Gleichwellenselektion: 1,2 dB
- Nebenwellenselektion: 70 dB
- Spiegelfrequenzdämpfung:
- UKW: 70 dB (98 Mhz)
- MW: 45 dB
- ZF-Dämpfung:
- UKW: 90 dB
- MW: 40 dB
- AM-Unterdrückung: 55 dB
Besondere Ausstattungen
- Programmquellen- und Schutzschaltungsanzeige mit LED
- Zweifarbige 2x 5 Element LED Ausgangsleistungsanzeige
- Ein-/ Ausschaltbar und Faktor wählbar
- Hoch- und Tiefton Filter oder in Umkehrfunktion zur Verstärkung (Boost)
- Gerasterte Volumen- und Klangregler
- Getrennte Signal- und Tuninganzeige
- UKW Muting
- Anschluss für zwei Kassettendecks mit Monitorfunktion
- Holzgehäuse
- Vor-/Endstufe auftrennbar
Bemerkungen[Bearbeiten]
- Den SA 600 gab es nur auf dem amerikanischen Markt. Das Gerät ist allerdings umschaltbar von 110V auf 220V oder 240V. Die Skalenbeleuchtung erfolgt über Glühbirnen mit Bajonettverschluss. Die Originalbirnen wurden in hellblauen Lack getaucht. Farblose Ersatzbirnen gibt es hier: BA9S, 6,3V 0,25A

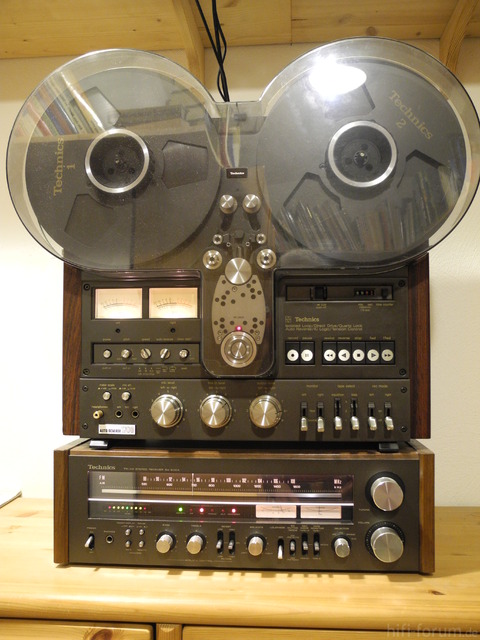

- Der Receiver passt optisch hervorragend zu den Bandmaschinen von Technics (RS-1500US, RS-1506US und RS-1700), wenn diese mit den Holzseitenteilen ausgestattet sind.
- Weitere Modelle der gleichen Serie:
- Technics_SA-100L
- Technics_SA-200
- Technics_SA-300
- Technics_SA-400
- Technics_SA-500
- Technics_SA-600
- Technics_SA-700
- Technics_SA-800
- Technics_SA-1000
Bilder[Bearbeiten]

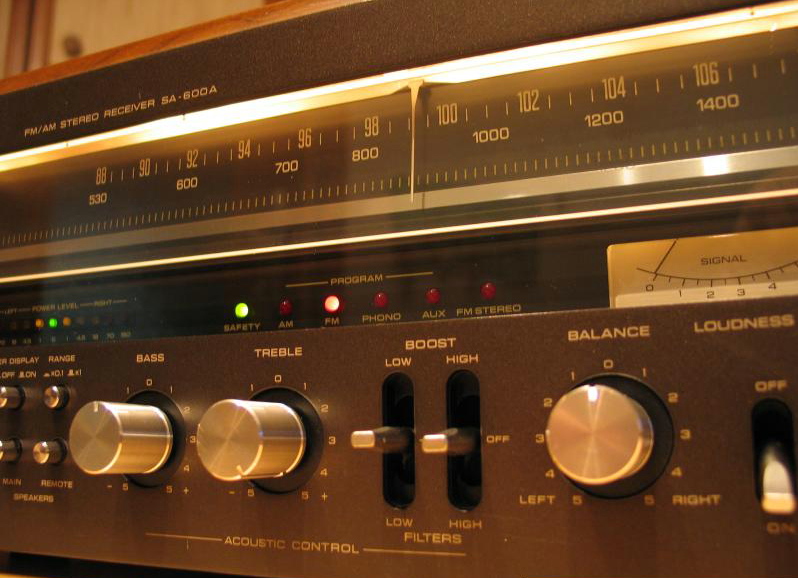

- Bild: Technics SA-600
