Technics SA-8500X

Daten

Allgemein

• Hersteller: Technics
• Modell: SA-8500X
• Typ: Quadrophonie Receiver
• Baujahre: 1973 - 1976
• Hergestellt in: Japan
• Farbe: Front Alu gebürstet, Holzgehäuse
• Fernbedienung: nein
• Leistungsaufnahme: 615 W max.
• Abmessungen: 542 x 155 x 395 mm (BxHxT)
• Gewicht: 16,9 kg
• Neupreis ca.: 2'698 DM

Anschlüsse

• Anzahl der Eingänge:
  • Phono 1, 2: 2 mV, 50 kOhm, max. 330 mV
  • Aux 2-Kanal: 180 mV, 30 kOhm
  • Aux 4-Kanal: 180 mV, 30 kOhm
  • Tape Play 1, 2, 2-Kanal: 180 mV, 30 kOhm
  • Tape Play DIN, 2-Kanal: 180 mV, 30 kOhm
  • Tape Play 1, 2, 4-Kanal: 180 mV, 30 kOhm
  • Tape Play DIN, 4-Kanal: 180 mV, 30 kOhm
  • Discrete 4-Kanal: 180 mV, 30 kOhm
  • Main In:
  • Antenne (UKW: 75, 300 Ohm, AM)
  • Mikrofon (6,3mm Klinke)
• Anzahl der Ausgänge:
  • Tape Rec 1, 2: 180 mV
  • Tape Rec DIN: 30 mV
  • Dolby NR Adapter:
  • Pre Out: 1 V
  • Kopfhörer (6,3mm Klinke): 1x vorne, 1x hinten
  • 2 Lautsprecherpaare vorne
  • 2 Lautsprecherpaare hinten

Technische Daten

Verstärker

• Dauerleistung 4-Kanal (bei Klirrfaktor):
  • 8 Ohm: 4x 26 W (RMS, 20 Hz - 20 kHz, 0,5 %), 4x 34 W (1 kHz)
  • 4 Ohm: 4x 28 W (RMS, 20 Hz - 20 kHz, 0,5 %), 4x 40 W (1 kHz)
• Dauerleistung 2-Kanal (bei Klirrfaktor):
  • 8 Ohm: 2x 80 W (RMS, 20 Hz - 20 kHz, 0,5 %), 2x 85 W (1 kHz)
  • 4 Ohm: 2x 80 W (RMS, 20 Hz - 20 kHz, 0,5 %), 2x 85 W (1 kHz)
• Dynamikleistung:
  • 8 Ohm: 180 W
  • 4 Ohm: 260 W
• Gesamtklirrfaktor: < 0,04 %
• Dämpfungsfaktor: 10 an 8 Ohm
• Frequenzgang: 7 Hz - 70 kHz, -3 dB
• Leistungsbandbreite: 5 Hz - 40 kHz, -3 dB (4 Ohm)
• Signalrauschabstand:
  • Phono: 53 dB
  • Hochpegel: 80 dB
• Klangregelung:
  • Bass: ± 11 dB bei 50 Hz
  • Höhen: ± 10 dB bei 10 kHz
• Loudness: + 8 dB bei 50 Hz, + 3 dB bei 10 kHz
• Höhenfilter: - 10 dB bei 10 kHz, 6 dB / Oktave
• Subsonic: - 10 dB bei 50 Hz, 6 dB / Oktave
• Mute: ja, - 20 db

Tuner

• Empfang: UKW, MW
• Frequenzen:
  • UKW: 88 - 108 MHz
  • MW: 530 - 1.605 kHz
• Eingangsempfindlichkeit:
  • UKW: 1,8µV
  • MW: 15µV
• Frequenzgang: 30 - 15.000 Hz (+0,3 dB, -1 dB)
• Klirrfaktor:
  • UKW, 1 kHz: < 0,5 % (Mono), < 0,7 % (Stereo)
• Signalrauschabstand:
  • UKW: 55 dB (Mono), 50 dB (Stereo)
  • MW: 55 dB
• Kanaltrennung: 40 dB (1kHz)
• Trennschärfe: 65 dB
• Gleichwellenselektion: 1,5 dB
• Nebenwellenselektion:
  • UKW: 80 dB
  • MW: 35 dB
• Spiegelfrequenzdämpfung:
  • UKW: 55 dB
  • MW:
• ZF-Dämpfung:
  • UKW: 60 dB
  • MW:
• AM-Unterdrückung: 58 dB

CD-4 Demodulator-Teil:

• Eingangsempfindlichkeit: 2,5 mV
• Eingangsimpedanz: 100 kOhm
• Klirrfaktor: 0,07 %
• Signalrauschabstand: > 70 dB
• Kanaltrennung bei 1 kHz:
  • Links zu Rechts: 40 dB
  • Vorne zu Hinten: 25 dB
• Frequenzumfang: 30 - 15'000 Hz

Besondere Ausstattungen

• 4 VU-Meter
  • Bereich umschaltbar - 10 dB
• Umschalter für 4-Kanal RM, SQ, Discrete / Stereo / Mono
• CD-4 eingebaut
• Bass und Hochtonregler separat für Vorne / Hinten

Bemerkungen

• Weitere Modelle der gleichen Serie:
• Technics SA-5200
• Technics SA-5400X
• Technics SA-5600X
• Technics SA-6000X
• Technics SA-6400X
• Technics SA-6700X
• Technics SA-6800X
• Technics SA-7300X
• Technics SA-8000X
• Technics SA-8100X
• Technics SA-8500X

Bilder

• Auszug aus Prospekt: Technics SA-8500 X

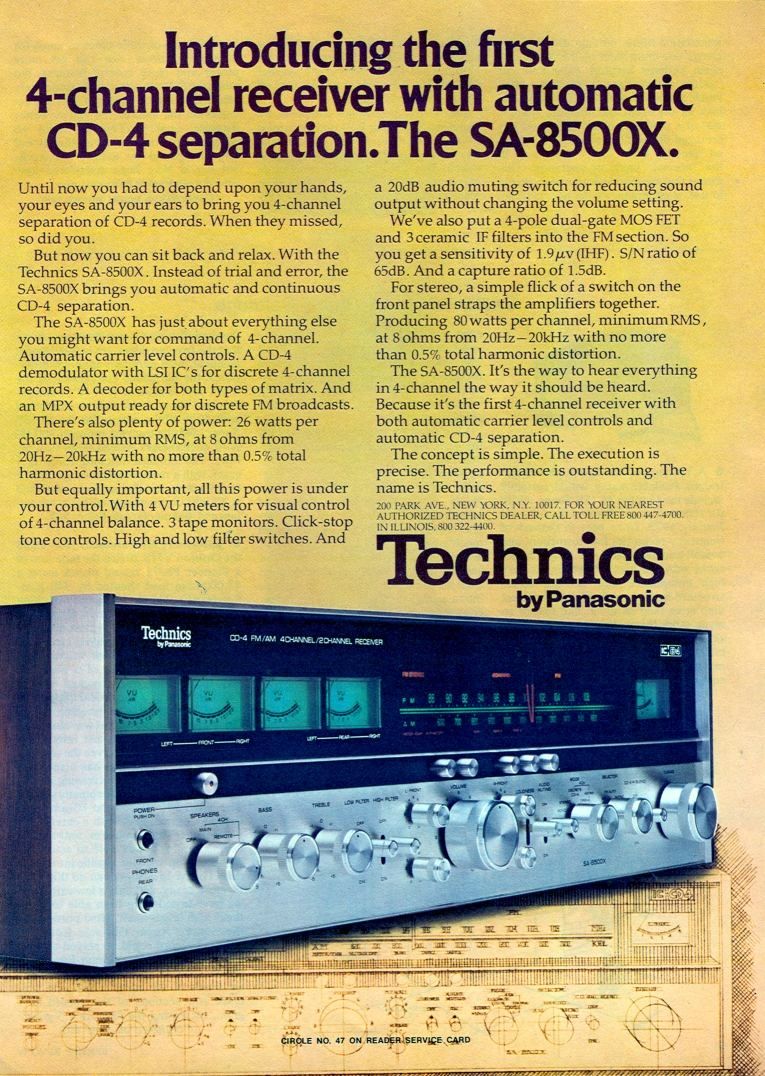

• Auszug aus Werbung: Technics SA-8500 X
