Kenwood KA-7090 R: Unterschied zwischen den Versionen

(17 dazwischenliegende Versionen von 5 Benutzern werden nicht angezeigt)
Zeile 4: Zeile 4:

'''Allgemein'''

'''Allgemein'''

* Hersteller: [[Kenwood]]

* Hersteller: [[Kenwood]]
−
* Modell: KA-7090 R (Schwarz) oder KA-7090 RS (Silber)
+
* Modell: KA-7090 R bzw. RS (RS ab 9/98)

* Baujahre: 1996 - 2000

* Baujahre: 1996 - 2000
−
* Hergestellt in:
+
* Hergestellt in: Japan
−
* Farbe: Schwarz oder Silber
+
* Farbe: Schwarz, Silber, Champagnergold (nur in Japan)
−
* Typ: Vollverstärker


* Fernbedienung: ja

* Fernbedienung: ja
−
* Leistungsaufnahme: 300 Watt (bei Vollaussteuerung)
+
* Leistungsaufnahme: 300 Watt (nach Norm unbekannt)
−
* Abmessungen: 440 x 123 x 383 mm
+
* Abmessungen: 440 x 147 x 392 mm

* Gewicht: 11,7 kg

* Gewicht: 11,7 kg
−
* Neupreis ca.: UVP: 999 DM
+
* Neupreis ca.: UVP: 999,- DM



'''Anschlüsse'''

'''Anschlüsse'''

* Anzahl der Eingänge:

* Anzahl der Eingänge:
−
** Eingangsempfindlichkeit:
+
** Phono MM/MC umschaltbar: 2,5 mV/47 kOhm bzw. 0,2 mV/100 Ohm
−
** Phono 1, 2 MM: 2.5mV, 33 kOhm, 47 kOhm, 100 kOhm umschaltbar
+
** CD, Tuner, AUX, 2x Tape: 200 mV/47 kOhm
−
** Phono 1, 2 MC: 0.2mV, 100 Ohm

−
** Tuner: 150mV, 47 kOhm

−
** AUX: 150mV, 47 kOhm

−
** Tape Play A, B: 150mV, 47 kOhm

−
** Tape DIN:


* Anzahl der Ausgänge:

* Anzahl der Ausgänge:
−
** Ausgänge:
+
** 2x Rec-Out 200 mV/1,5 kOhm
−
** Tape Rec:

−
** Tape DIN:


** Kopfhörer

** Kopfhörer
−
** 2 Lautsprecherpaare
+
** 2x Lautsprecher
 +
** 2x geschaltetes Netz (zusammen 95 Watt max.)
 +
** ungeschaltetes Netz (max. 100 Watt)
 +
** 2x Fernbedienung (umschaltbar zwischen SL16 und XS8)


Zeile 39: Zeile 34:

* Dynamikleistung:

* Dynamikleistung:

** 8 Ohm:

** 8 Ohm:
−
** 4 Ohm:
+
** 4 Ohm: 2x 185 W

** 2 Ohm: 2x 280 W

** 2 Ohm: 2x 280 W
−
* Gesamtklirrfaktor: 0,002%
+
* Gesamtklirrfaktor: 0,02%

* Dämpfungsfaktor: 250 bei 8 Ohm

* Dämpfungsfaktor: 250 bei 8 Ohm
−
* Frequenzgang: 20 Hz - 20 khz
+
* Frequenzgang: 5 Hz - 100 kHz +0/-3 dB

* Signalrauschabstand:

* Signalrauschabstand:
−
** Phono MM: 86 dB
+
** Phono MM: 88 dB
−
** Phono MC: 66 dB
+
** Phono MC: 68 dB

** High Level: 105 dB

** High Level: 105 dB
 +
* Stereokanaltrennung: Geheimnis von Kenwood

* Klangregelung:

* Klangregelung:
−
** Bass: ± 10dB (Turnover 200 / 400 Hz)
+
** Bass: ± 10dB
−
** Höhen: ± 10dB (Turnover  3  / 6  Khz)
+
** Höhen: ± 10dB
−
* Loudness: +10dB bei 100Hz
+
* Loudness: +6 dB bei 100Hz, + 3 dB bei 10 kHz

* High Filter: nein

* High Filter: nein
−
* Low Filter(Subsonic): 6 dB / Oktave bei 18 Hz
+
* Low Filter (Subsonic): 6 dB / Oktave bei 18 Hz

* Mute: ja

* Mute: ja
−
* Direct/Line-Straight: ja
+
* Direct/Line-Straight: CD-Direct



'''Besondere Ausstattungen'''

'''Besondere Ausstattungen'''
 +
* Sekundäre Bedienelemente unter einer Klappe

* TRAITR-Technik: Der KA-7090R spielt überzeugend dynamisch und luftig (TRAITR = Thermally Reactive Advanced Instantaneour Transistor) in diskret aufgebauter Leistungsendstufe (8 Stück)

* TRAITR-Technik: Der KA-7090R spielt überzeugend dynamisch und luftig (TRAITR = Thermally Reactive Advanced Instantaneour Transistor) in diskret aufgebauter Leistungsendstufe (8 Stück)

* SL 16 - XS8 Select mit interner Stabilisierung des Arbeitspunktes

* SL 16 - XS8 Select mit interner Stabilisierung des Arbeitspunktes

* Netzteil mit 2 x 10.000 µF Ladekondensatoren

* Netzteil mit 2 x 10.000 µF Ladekondensatoren
−
*"Stand-By" + "Main-Power"-Schalter
+
* "Stand-By" + "Main-Power"-Schalter
−
*6 Eingänge (Cinch) MD-Tape-AUX-Tuner-CD-Phono, davon 2 Tapeschleifen ( Tape / MD )
+
* Vergoldete Cinch Anschlüsse
−
*Vergoldete Cinch Anschlüsse;
+
* Verlustfreie Eingangsumschaltung via Relais
−
*Verlustfreie Eingangsumschaltung via Relais;
+
* Aufnahmewahlschalter (Rec Out Tasten)
−
*Aufnahmewahlschalter (Rec Out Tasten)
+
* Stabile Lautsprecher Schraubklemmen
−
*MM-MC Select

−
*Lautsprecherpaare A+B (Relaisumschaltung)

−
*Speakers Impedanz A oder B 16 Ohm A+B 8-16 Ohm

−
*Stabile Lautsprecher Schraubklemmen

−
*Speakers Select A-B-A+B

−
*Kopfhörer Anschluss

−
*Bass - Treble - Balance Regler

−
*"Loudness"- Funktion

−
*"Source Direct"-Schalter, Klangregelnetzwerk

−
*Schaltbarer Abschwächer ( -30 dB );

−
*System Control Anschluss;

−
*AC Outlet 2 x Switched Total 95 W Max, 1 x Unswitched 100W Max

−
*IR-Systemfernbedienung

−





== Bemerkungen ==

== Bemerkungen ==
−
* Weitere Modelle der gleichen Serie:
+
Weitere Modelle der gleichen Serie:
−
* [[Kenwood KA-5090 R]]
+
* [[Kenwood KA-1080|KA-1080]]
−
* [[Kenwood KA-7090 R]]
+
* [[Kenwood KA-3020 SE|KA-3020 SE]]
 +
* [[Kenwood KA-3080 R|KA-3080 R]]
 +
* [[Kenwood KA-5090 R|KA-5090 R]]
 +
* [[Kenwood KA-7090 R|KA-7090 R]]


−
* Korrespondierender Tuner:
+
== Bilder ==
−
* [[Kenwood KT-7090]]
+
* Bild: Kenwood KA-7090R geschlossen [[Datei:Kenwood_KA-7090R_geschlossen.JPG]]
−



 +
* Bild: Kenwood KA-7090R offen [[Datei:Kenwood_KA-7090R_offen.JPG]]

−

−
== Bilder ==


* Bild: Kenwood KA-7090 R

* Bild: Kenwood KA-7090 R
−
[[Datei:Kenwood KA-7090 R.jpg]]
+
[[Datei:Kenwood KA-7090 R.jpg|1000px]]

 +
* Bild: Kenwood KA-7090R
 +
[[Datei:Kenwood_KA-7090R_(webarchive).jpg]]


== Berichte ==

== Berichte ==
−

+
* Gerätevorstellung bei good-old-hifi: [https://www.good-old-hifi.de/2022/08/04/kenwood-ka-7090r/]
−

+
* Stereo 10/96
 +
* Stereoplay 1/97
 +
* Audio 3/97
 +

== Links ==

== Links ==
 +
* Produktinformation für Händler: [http://www.kenwood.de/WebFiles/File/de/download/archive/ka7090r.pdf]


[[Kategorie:Vollverstärker]]

[[Kategorie:Vollverstärker]]

Aktuelle Version vom 6. September 2024, 23:14 Uhr

Daten[Bearbeiten]

Allgemein

  • Hersteller: Kenwood
  • Modell: KA-7090 R bzw. RS (RS ab 9/98)
  • Baujahre: 1996 - 2000
  • Hergestellt in: Japan
  • Farbe: Schwarz, Silber, Champagnergold (nur in Japan)
  • Fernbedienung: ja
  • Leistungsaufnahme: 300 Watt (nach Norm unbekannt)
  • Abmessungen: 440 x 147 x 392 mm
  • Gewicht: 11,7 kg
  • Neupreis ca.: UVP: 999,- DM


Anschlüsse

  • Anzahl der Eingänge:
    • Phono MM/MC umschaltbar: 2,5 mV/47 kOhm bzw. 0,2 mV/100 Ohm
    • CD, Tuner, AUX, 2x Tape: 200 mV/47 kOhm
  • Anzahl der Ausgänge:
    • 2x Rec-Out 200 mV/1,5 kOhm
    • Kopfhörer
    • 2x Lautsprecher
    • 2x geschaltetes Netz (zusammen 95 Watt max.)
    • ungeschaltetes Netz (max. 100 Watt)
    • 2x Fernbedienung (umschaltbar zwischen SL16 und XS8)


Technische Daten

  • Dauerleistung:
    • 8 Ohm: 2x 90 W
    • 4 Ohm: 2x 150 W
  • Dynamikleistung:
    • 8 Ohm:
    • 4 Ohm: 2x 185 W
    • 2 Ohm: 2x 280 W
  • Gesamtklirrfaktor: 0,02%
  • Dämpfungsfaktor: 250 bei 8 Ohm
  • Frequenzgang: 5 Hz - 100 kHz +0/-3 dB
  • Signalrauschabstand:
    • Phono MM: 88 dB
    • Phono MC: 68 dB
    • High Level: 105 dB
  • Stereokanaltrennung: Geheimnis von Kenwood
  • Klangregelung:
    • Bass: ± 10dB
    • Höhen: ± 10dB
  • Loudness: +6 dB bei 100Hz, + 3 dB bei 10 kHz
  • High Filter: nein
  • Low Filter (Subsonic): 6 dB / Oktave bei 18 Hz
  • Mute: ja
  • Direct/Line-Straight: CD-Direct


Besondere Ausstattungen

  • Sekundäre Bedienelemente unter einer Klappe
  • TRAITR-Technik: Der KA-7090R spielt überzeugend dynamisch und luftig (TRAITR = Thermally Reactive Advanced Instantaneour Transistor) in diskret aufgebauter Leistungsendstufe (8 Stück)
  • SL 16 - XS8 Select mit interner Stabilisierung des Arbeitspunktes
  • Netzteil mit 2 x 10.000 µF Ladekondensatoren
  • "Stand-By" + "Main-Power"-Schalter
  • Vergoldete Cinch Anschlüsse
  • Verlustfreie Eingangsumschaltung via Relais
  • Aufnahmewahlschalter (Rec Out Tasten)
  • Stabile Lautsprecher Schraubklemmen


Bemerkungen[Bearbeiten]

Weitere Modelle der gleichen Serie:


Bilder[Bearbeiten]

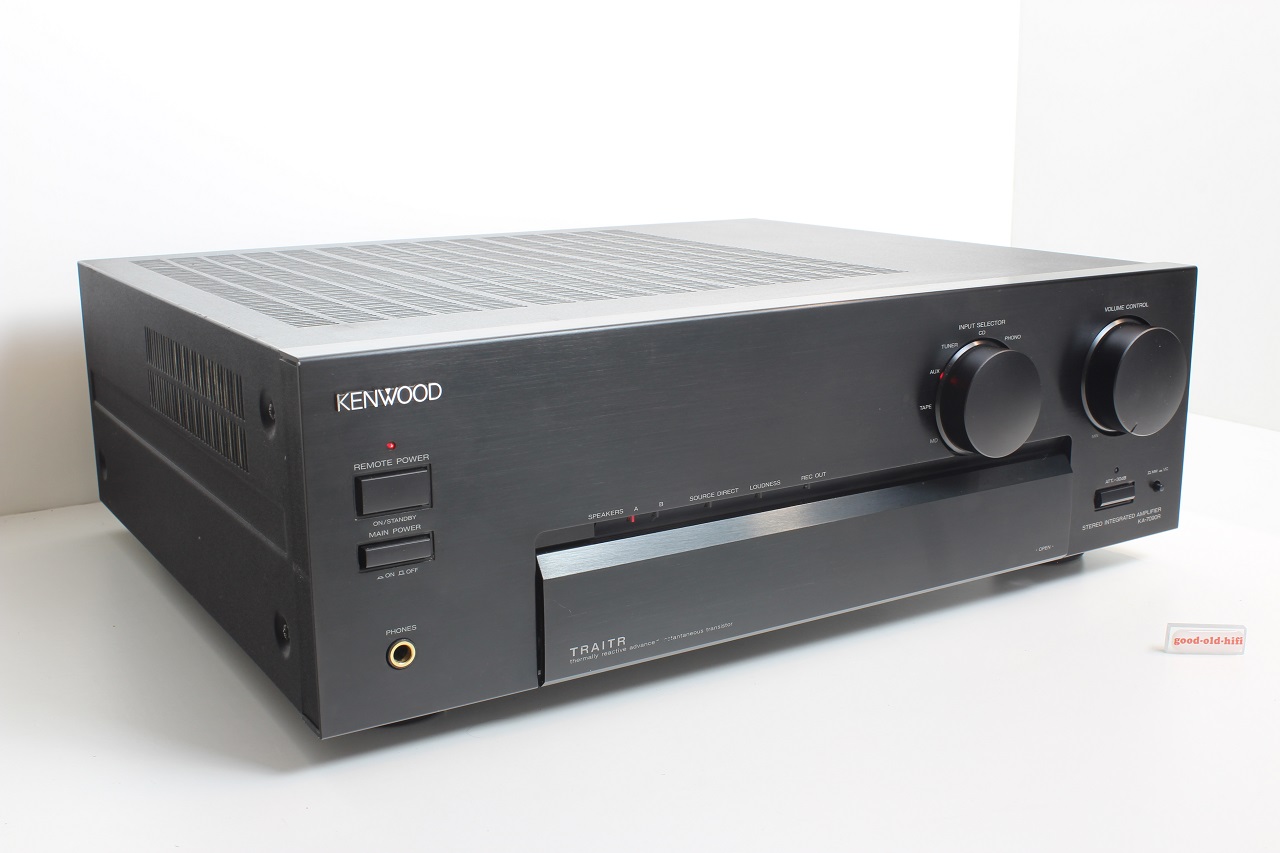

  • Bild: Kenwood KA-7090R geschlossen Kenwood KA-7090R geschlossen.JPG
  • Bild: Kenwood KA-7090R offen Kenwood KA-7090R offen.JPG
  • Bild: Kenwood KA-7090 R

Kenwood KA-7090 R.jpg

  • Bild: Kenwood KA-7090R

Kenwood KA-7090R (webarchive).jpg

Berichte[Bearbeiten]

  • Gerätevorstellung bei good-old-hifi: [1]
  • Stereo 10/96
  • Stereoplay 1/97
  • Audio 3/97

Links[Bearbeiten]

  • Produktinformation für Händler: [2]
Abgerufen von „https://www.hifi-wiki.de/index.php?title=Kenwood_KA-7090_R&oldid=327187“
